ABAQUS导出图片操作

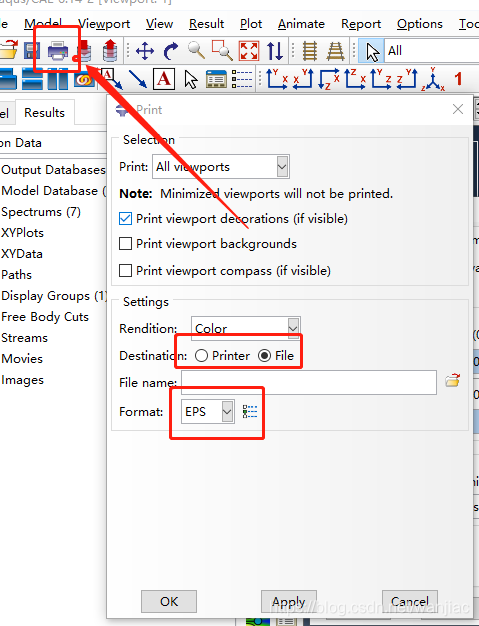

导出的为透明背景图片~~

ABAQUS导出图片操作通常在完成模型分析或结果可视化后进行，以便将关键图形用于报告、演示或进一步处理。以下是具体步骤：首先，在ABAQUS/CAE环境中，确保已打开需要导出的视图或结果云图，例如应力分布、位移场或变形动画的关键帧。点击菜单栏中的“File”（文件），然后选择“Export”（导出）选项，在下拉菜单中找到“Image”（图像）或“Plot Image”（绘图图像）功能。

接下来，系统会弹出“Export Plot Image”（导出绘图图像）对话框。在此对话框中，用户可以设置图像的基本属性，如文件格式（常见的有PNG、JPEG、BMP、PDF等）、分辨率（DPI值，数值越高图像越清晰，但文件体积也越大）、图像尺寸（宽度和高度，单位为像素）以及背景颜色（白色或透明）。对于需要包含坐标轴、标题和图例的科学图表，确保勾选“Include plot title and labels”（包含绘图标题和标签）等选项以保留完整信息。

若需导出动画序列，可先通过“Animation”（动画）模块录制或定义动画路径，然后选择“Export Animation”（导出动画），设置输出格式（如GIF、AVI）和帧率等参数。完成所有设置后，点击“OK”或“Export”按钮，选择保存路径和文件名，即可完成图片或动画的导出。导出完成后，建议在外部图像查看器或编辑软件中打开检查图像质量，确保符合使用需求。此外，ABAQUS还支持批量导出多个视图或结果状态，提高工作效率。
