当前位置：服务支持 >  软件文章 >  【Cadence】解决Layout不在格点上的DRC错误（0.005um）

【Cadence】解决Layout不在格点上的DRC错误（0.005um）

阅读数 36
点赞 0
article_banner

消除格点问题

  • 1.问题描述 2.导出GDS 3.导入GDS 4.结语


1.问题描述

DRC 报错：
grid must be an integer multiple of 0.005 um

2.导出GDS

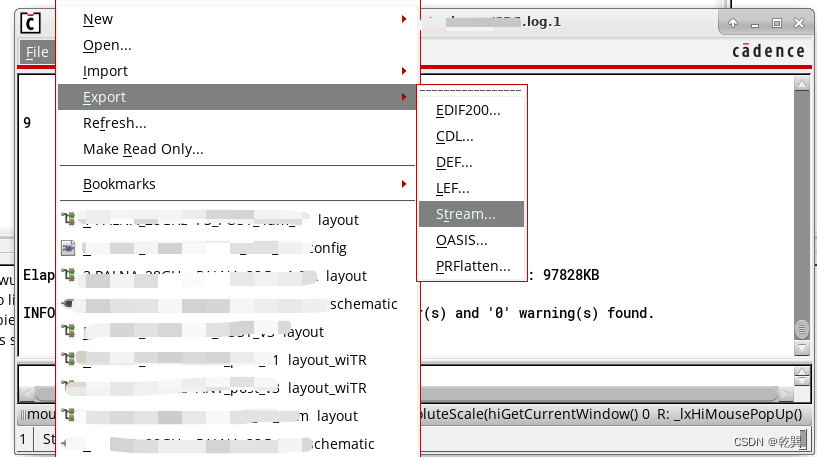

在这里插入图片描述

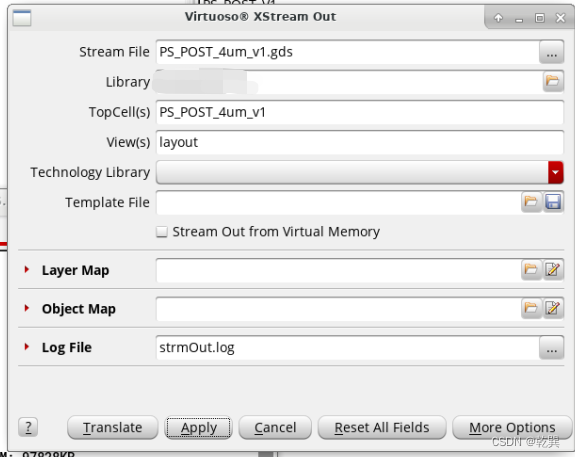

   点击该窗口前，打开要导出的layout,会自动 识别 到该layout的gds文件

   直接translate
在这里插入图片描述

3.导入GDS

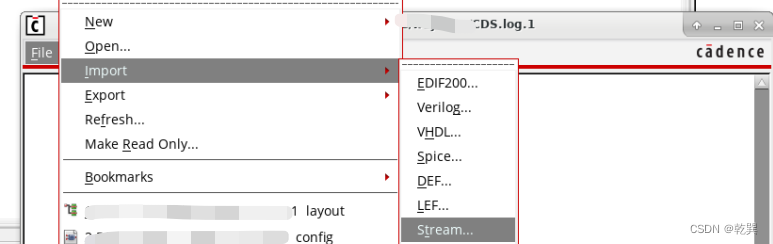

在这里插入图片描述

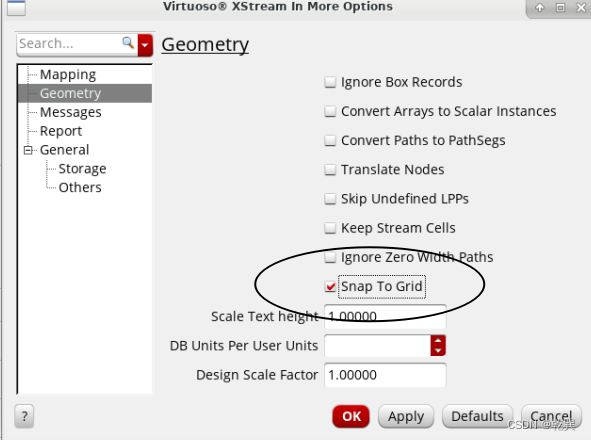

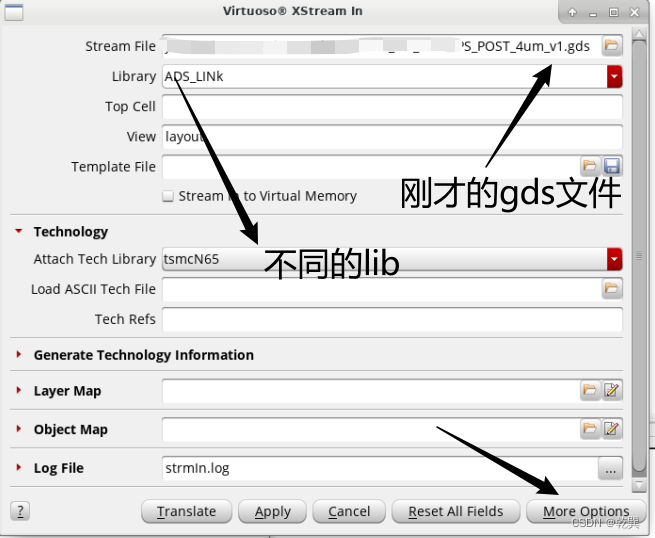

   在一个不同的lib下重新导入刚才的gds文件，在 more options里面选择 snap to grid

   translate
在这里插入图片描述

在这里插入图片描述

4.结语

根据上面的步骤就可以消除DRC的格点问题，把该文件复制会原路径即可。

   不过可能会存在强制 转换 后不是45deg的DRC错误
免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
