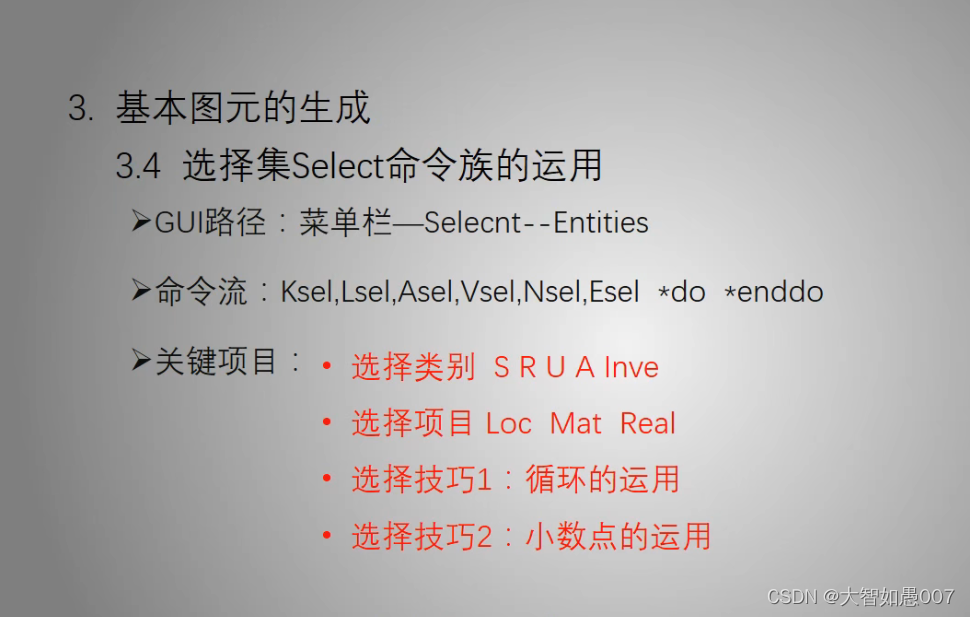

ANSYS选择集命令使用技巧：节点/单元筛选

S ：从当前所有的选项中选择

R ：从当前已经选择中的再次选择

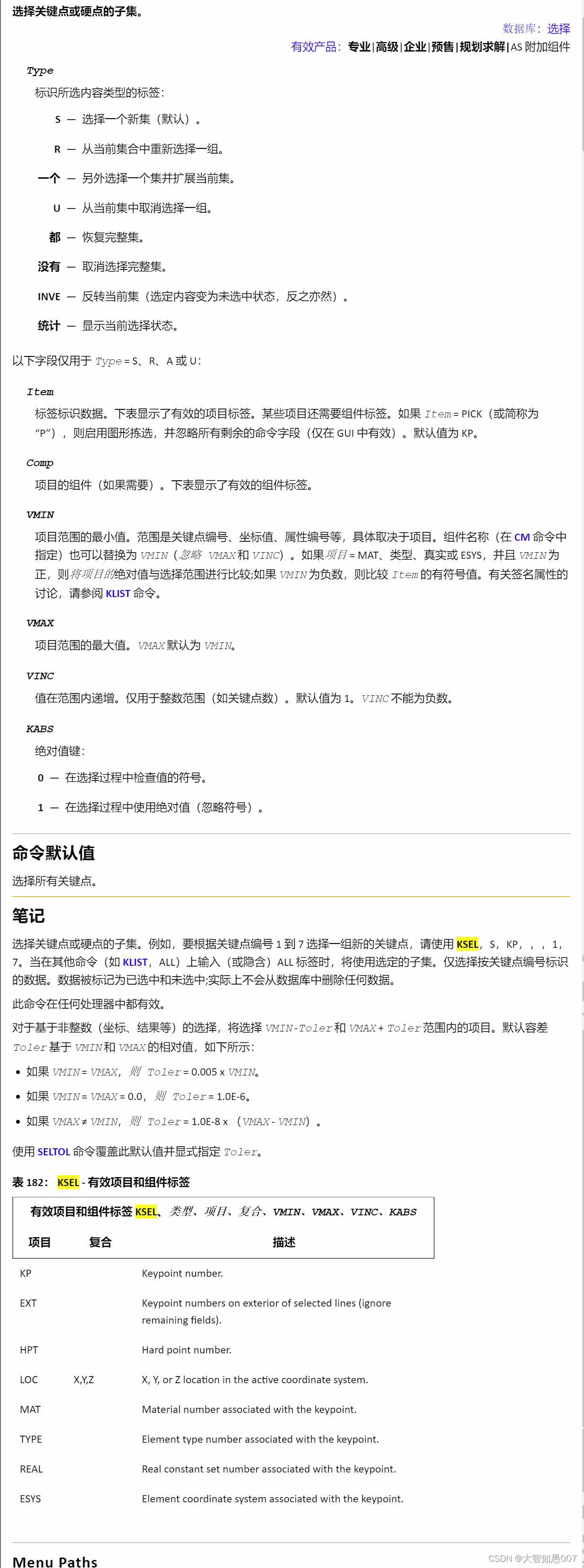

ksel

KSEL (ansys.com)

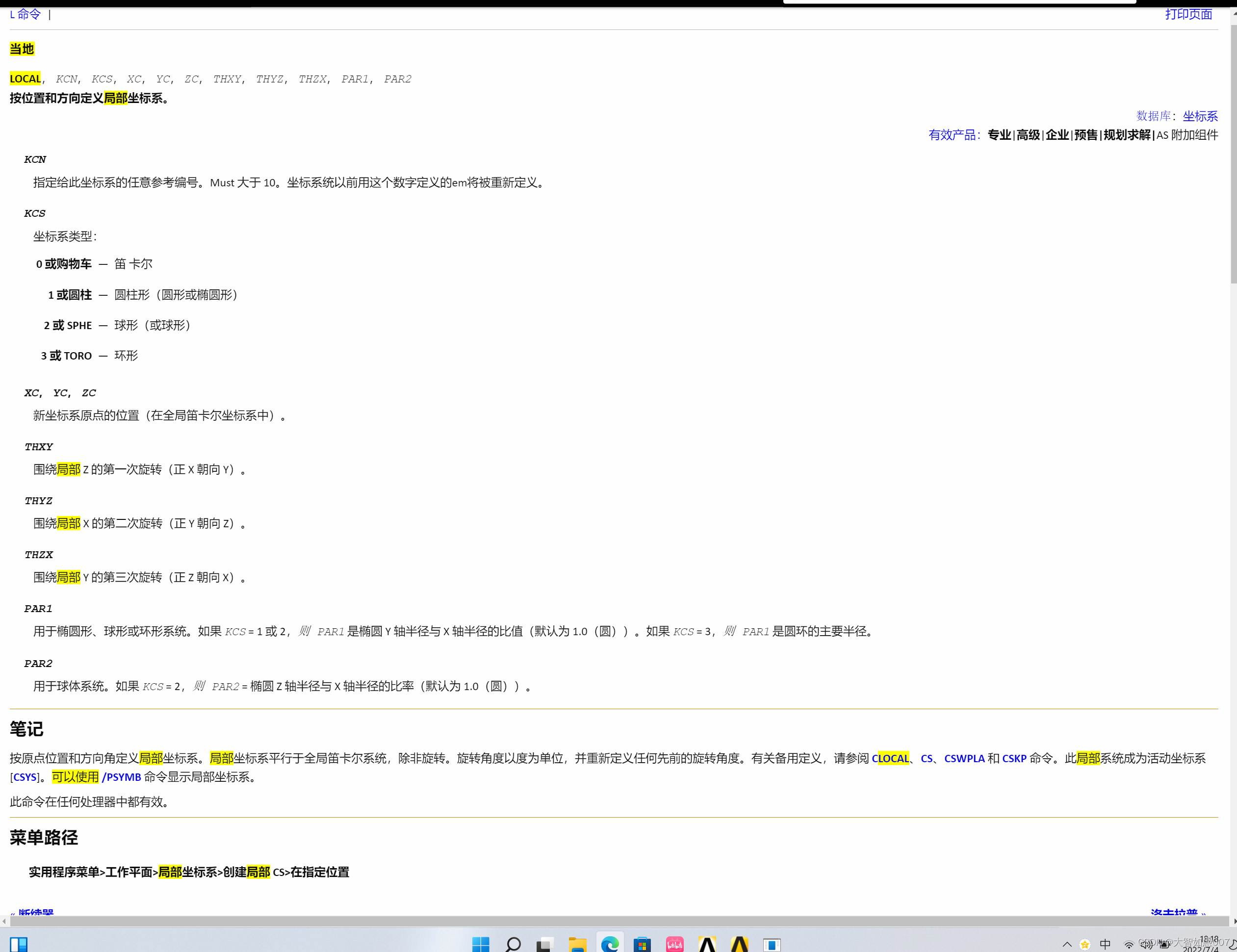

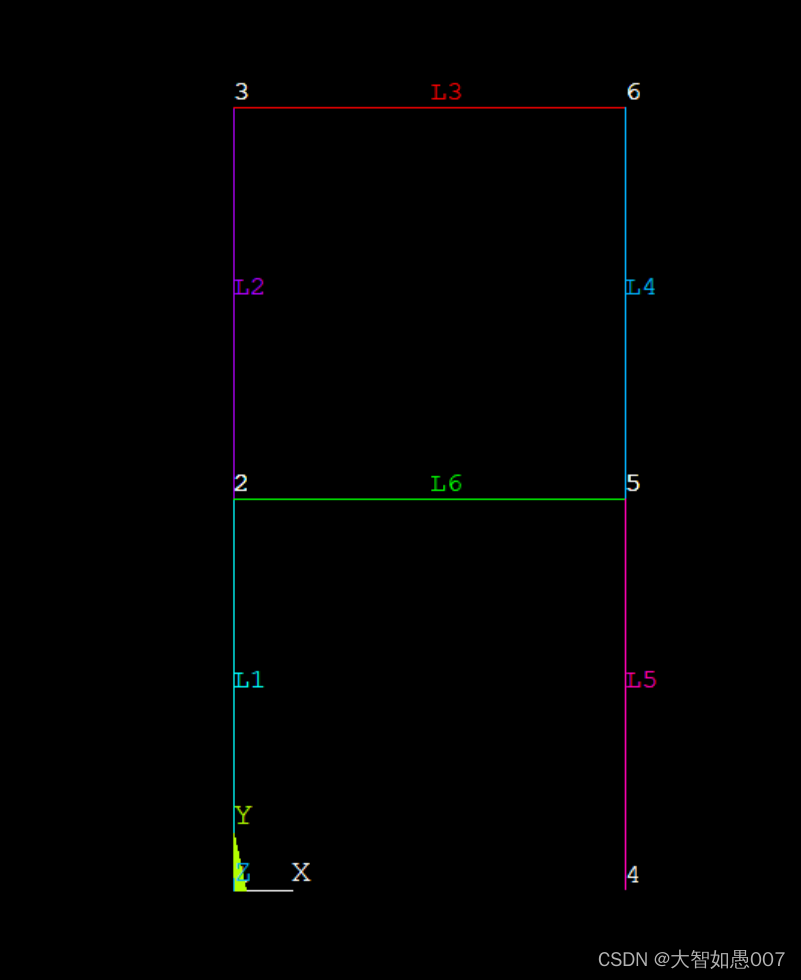

finish/clear/prep7k,1,0,0k,2,0,100k,3,0,200k,4,100,0k,5,100,100k,6,100,200l,1,2l,2,3l,3,6l,6,5l,5,4l,2,5 lsel,s,,,6   ! s选择一个新的集合  6表示之选择六号线段  lsel是线段的集成命令lsel,s,loc,y,0,200  ! loc 坐标

v 通过关键点围成体   最多18个点 A, P1, P2, P3, P4, P5, P6, P7, P8, P9, P10, P11, P12, P13, P14, P15, P16, P17, P18

va 通过面围成体  最多10个面

VA, A1, A2, A3, A4, A5, A6, A7, A8, A9, A10

用点建立面

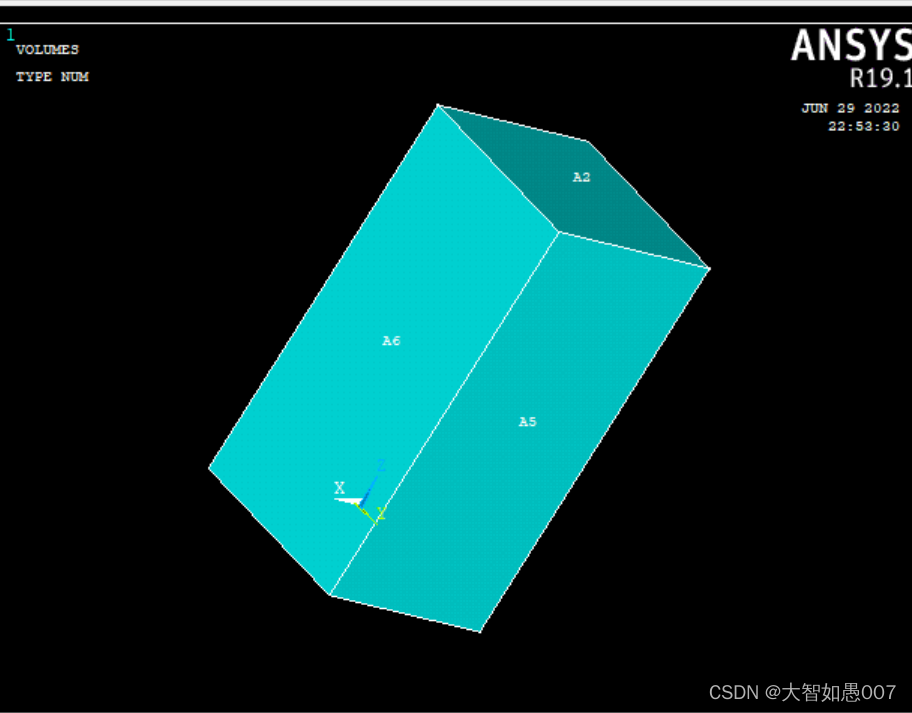

finish/clear/prep7!建立点k,1k,2,500k,3,500,500k,4,0,500！复制平移点kgen,2,all,,,,,1000 ! all选中所有的，KGEN，ITIME，NP1，NP2，NINC，DX，DY，DZ，KINC，NOELEM，IMOVE! 建立体v,7,6,5,8,3,2,1,4   ！建立体的方向  旋转方向要一致

或者先建立面在建立体

finish/clear/prep7!建立点k,1k,2,500k,3,500,500k,4,0,500kgen,2,all,,,,,1000 a,1,2,3,4a,5,6,7,8a,1,2,6,5a,5,8,4,1a,7,8,4,3a,6,7,3,2 va,1,2,3,4,5,6

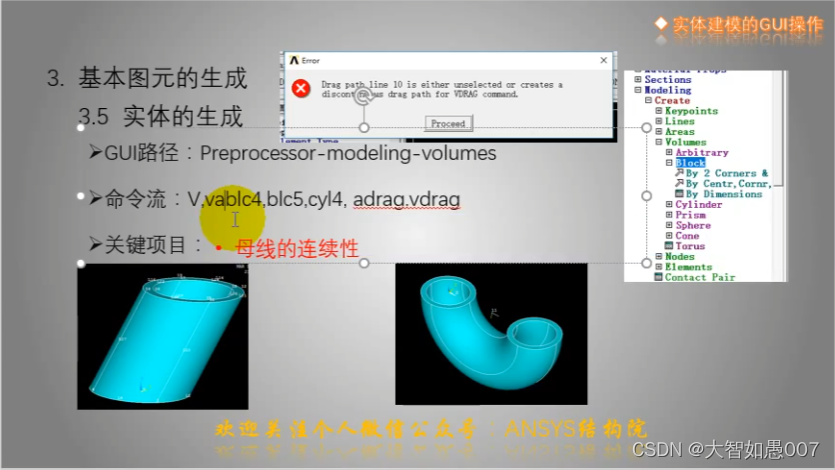

adrag、vdrag为两个拉伸 命令

gui操作，沿着线拉伸

先建立面和线

finish/clear/prep7 cyl4,0,0,400,0,500,360 !坐标在0，0处，内半径为400，外半径为500的圆环 k,9,,1000,1000l,8,9

ectude 拉伸 挤出

operate 操作
