ANSYS有限元分析命令流实例详解

阅读数 64
点赞 0
article_banner


  本文为 ANSYS 有限元 分析 系列博客中所采用的法兰分析实例的系列命令流。

二、创建法兰

FINISH                                ! 退出当前处理器
/CLEAR,ALL                            ! 清除所有
/PREP7                                ! 进人前处理器
*AFUN,RAD                             ! 指定角度单位为弧度(非必要步骤)
pi = ACOS(-1)                         ! 获取圆周率pi的数值(非必要步骤)
*AFUN,DEG                             ! 将角度单位切换为度(非必要步骤)


/com,************* 1. 创建坐标系 *************


CSYS,0                                ! 激活总体直角坐标系统
xc = 500 $ yc = 0 $ zc = 0            ! 局部坐标系原点位置(相对应当前激活坐标系)
thxy = 0 $ thyz = 0 $ thzx = 90       ! 局部坐标轴旋转角度度(相对应当前激活坐标系)
LOCAL,15,0,xc,yc,zc,thxy,thyz,thzx    ! 创建局部直角坐标系15

CSYS,15                               ! 激活局部坐标系15
xc = 1000 $ yc = 0 $ zc = 0           ! 局部坐标系原点位置(相对应当前激活坐标系)
thxy = 0 $ thyz = 0 $ thzx = 0        ! 局部坐标轴旋转角度度(相对应当前激活坐标系)
CLOCAL,16,1,xc,yc,zc,thxy,thyz,thzx   ! 根据激活的局部坐标系15定义新的局部柱坐标系16


/com,************** 2. 创建几何 **************


CSYS,16                               ! 激活局部柱坐标系16
WPCSYS,-1                             ! 根据当前坐标系定义工作平面

d0 = 40                               ! 螺栓孔直径为40

K,1,d0/2,0 $ K,2,d0/2,45 $ K,3,d0/2,90 $ K,4,d0/2,135 $ K,5,d0/2,180

L,1,2                                 ! 由两个关键点创建一条线(可以是直线或是弧线取决于坐标系)
*REPEAT,4,1,1                         ! 上一条命令重复执行4次,始末关键点编号增量为1。

CSYS,15                               ! 激活局部坐标系15
CLOCAL,17,1                           ! 根据激活的局部坐标系15定义新的局部柱坐标系17
WPCSYS,-1,                            ! 根据当前坐标系定义工作平面

width = 88                            ! 环带宽度为88
num = 55                              ! 螺栓总数
Ds = 2000                             ! 螺栓分度圆直径

K,6,Ds/2+width/2 $ K,7,Ds/2+width/2,180/num  $ K,8,Ds/2,180/num
K,9,Ds/2-width/2,180/num $ K,10,Ds/2-width/2,0

L,6,7
*REPEAT,4,1,1
L,1,6
*REPEAT,5,1,1

/PNUM,KP,1                            ! 显示关键点编号
/PNUM,LINE,1                          ! 显示线编号
/REPLOT                               ! Replot
GPLOT                                 ! Multi-Plots

AL,1,10,5,9                           ! 创建平面,平面由边界线围成,边界线的编号分别为1、10、5、9。
*REPEAT,4,1,1,1,1                     ! 上一条命令重复执行4次,各边界线编号增量均为1。

/PNUM,KP,0                            ! 关闭关键点编号显示
/PNUM,LINE,0                          ! 关闭线编号显示
/PNUM,AREA,1                          ! 显示面的编号
/REPLOT                               ! Replot
GPLOT                                 ! Multi-Plots


/com,************** 3. 定义材性 **************


ALLSEL,ALL                        ! *GET前最好全选,以免出现意向不到的错误。
*GET,mtmax,MAT,,NUM,MAX           ! 获取当前定义的最大单元类型编号并将其赋予变量mtmax。

MPTEMP,,,,,,,,                    ! 为材料属性定义温度表
MPTEMP,1,0                        ! 为材料属性定义温度表
MPDATA,EX,mtmax+3,,2e5            ! 定义mtmax+1号材料属性弹性模量
MPDATA,PRXY,mtmax+3,,0.28         ! 定义mtmax+1号材料属性泊松比
MPDATA,DENS,mtmax+3,,2700         ! 定义mtmax+1号材料属性密度


/com,************** 4. 定义单元 **************


! MESH200单元

*GET,etmax,ETYP,,NUM,MAX          ! 获取当前定义的最大单元类型编号并将其赋予变量etmax (etmax=0)。

ET,etmax+2,MESH200                ! 定义单元类型为Mesh200,其单元识别号为etmax+2。
KEYOPT,etmax+2,1,7                ! 设置单元etmax+2的关键选项,即令 Keyoption(1)=7。

! SOLID186单元

ET,etmax+3,SOLID186               ! 定义单元类型为SOLID186,其单元识别号为etmax+3。
KEYOPT,etmax+3,2,1                ! 设置单元关键选项,将单元类型参考号为etmax+1的单元设置为完全积分单元。


/com,************** 5. 设置种子 **************


LESIZE,9, , ,2, , , , ,0              ! 设置组成面的边(线)的网格大小,编号为9的线被分成2段。
*REPEAT,5,1                           ! 上一条命令重复执行5次
LESIZE,1, , ,2, , , , ,0              ! 设置线的网格大小,编号为1的线被分成2段。
*REPEAT,4,1                           ! 上一条命令重复执行4次
LESIZE,8, , ,2, , , , ,0              ! 设置线的网格大小,编号为8的线被分成2段。


/com,************** 6. 创建网格 **************


MAT,mtmax+3                           ! 给随后生成的单元激活一个材料号
TYPE,etmax+2                          ! 给随后生成的单元激活一个单元类型号

MSHAPE,0,2D                           ! 指定划分单元的形状,生成四边形单元。
MSHKEY,1                              ! 采用映射网格划分方式划分网格
AMESH,ALL                             ! 将所有面划分网格

/PNUM,ELEM,1                          ! 显示单元编号
/REPLOT                               ! Replot
EPLOT                                 ! Elements plots

/VIEW,1,-1                            ! Left View
/ANG,1
/REP,FAST

MAT,mtmax+3                           ! 给随后生成的单元激活一个材料号
TYPE,etmax+3                          ! 给随后生成的单元激活一个单元类型号

! 执行拉伸

EXTOPT,ESIZE,8,1,                     ! EXTOPT:由面单元生成体单元的控制选项;
                                      ! 8表示在体生成或体扫略方向上单元分割数量为8;
                                      ! 1表示在体生成或体扫略方向上的间隔率为1(默认)。
EXTOPT,ACLEAR,1                       ! 体单元网格生成后清除面单元网格即MESH200。

tf = 40                               ! 法兰厚度为40
VEXT,ALL, , ,0,0,tf                   ! 通过给的偏移量由面生体

EPLOT                                 ! Elements plots
/REPLOT                               ! Replot


/com,************** 7. 镜像及阵列 **************


CSYS,15                               ! 激活局部直角坐标系15
VSYMM,Y,ALL, , , ,0,0                 ! 对所有几何体进行镜像操作,镜像平面为xoz平面。

CSYS,17                                      ! 激活局部柱坐标系17
num = 55                                     ! 螺栓总数
VGEN,4,ALL, , , ,360/num, , ,0               ! 复制体,重复生成次数4,复制全部体。
                                             ! 当前激活坐标系下,关键点坐标值的偏移量为(--,360/num,0)
                                             ! 单个偏转角度为360/num

/PNUM,ELEM,0                                 ! 关闭单元编号显示
/REPLOT                                      ! Replot
EPLOT                                        ! Elements plots

NUMMRG,ALL                                   ! 对实体进行合并
NUMCMP,ALL                                   ! 压缩所定义项的编号

ALLSEL,ALL,ELEM                              ! Selects all elements.
CM,TopFlangeElems,ELEM                       ! 由所选实体生成一个组件
                                             ! 元件名称:TopFlangeElems;元件中的数据类型:单元。

CSYS,16                                      ! 激活局部柱坐标系16
CLOCAL,19,0                                  ! 创建局部直角坐标系19

VSYMM,Z,ALL, , , ,0,0                        ! 对所有几何体进行镜像操作,镜像平面为局部坐标系19的xoY平面。

ALLSEL,ALL,ELEM                              ! Selects all elements.
CMSEL,U,TopFlangeElems                       ! 上一选择集中除去组件TopFlangeElems内的单元
CM,BotFlangeElems,ELEM                       ! 由所选实体生成一个组件
                                             ! 元件名称:BotFlangeElems;元件中的数据类型:单元。

/com,************ 8. 输出cdb文件 *************


ALLSEL,ALL                                   ! 全选 select all entities
CDWRITE,DB,'PartFlange','cdb',,'',''         ! 当前模型另存为 PartFlange.cdb 文件。

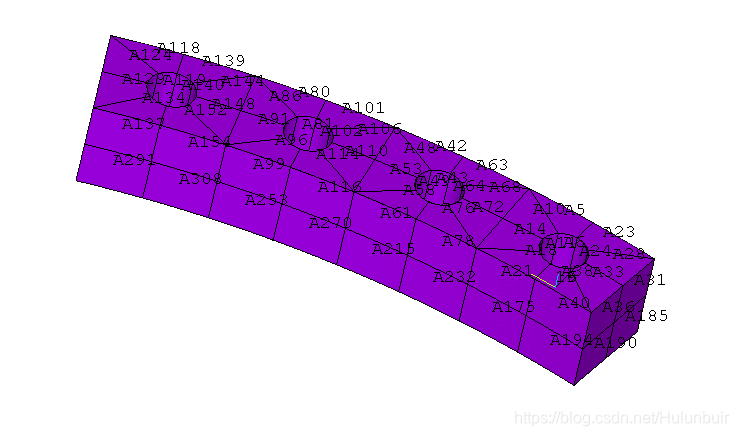

在这里插入图片描述


  法兰模型



三、创建垫片

FINISH                                ! 退出当前处理器
/CLEAR,ALL                            ! 清除所有
/PREP7                                ! 进人前处理器
*AFUN,RAD                             ! 指定角度单位为弧度(非必要步骤)
pi = ACOS(-1)                         ! 获取圆周率pi的数值(非必要步骤)
*AFUN,DEG                             ! 将角度单位切换为度(非必要步骤)


/com,************* 1. 创建坐标系 *************


CSYS,0                                ! 激活总体直角坐标系统
xc = 500 $ yc = 0 $ zc = 0            ! 局部坐标系原点位置(相对应当前激活坐标系)
thxy = 0 $ thyz = 0 $ thzx = 90       ! 局部坐标轴旋转角度度(相对应当前激活坐标系)
LOCAL,15,0,xc,yc,zc,thxy,thyz,thzx    ! 创建局部直角坐标系15


CSYS,15                               ! 激活局部坐标系15
xc = 1000 $ yc = 0 $ zc = 0           ! 局部坐标系原点位置(相对应当前激活坐标系
