Cadence OrCAD输出带属性及页码书签的PDF原理图

带页码书签和器件属性的原理图方便查看翻页，也方便追踪原 设计 器件，在不直接发给对方DSN原理图，但对方又需要这些信息时需要输出带书签页码和器件属性的原理图；

一般情况直接输出不带书签的PDF原理图就可以，用 PDF虚拟打印  机打印即可。

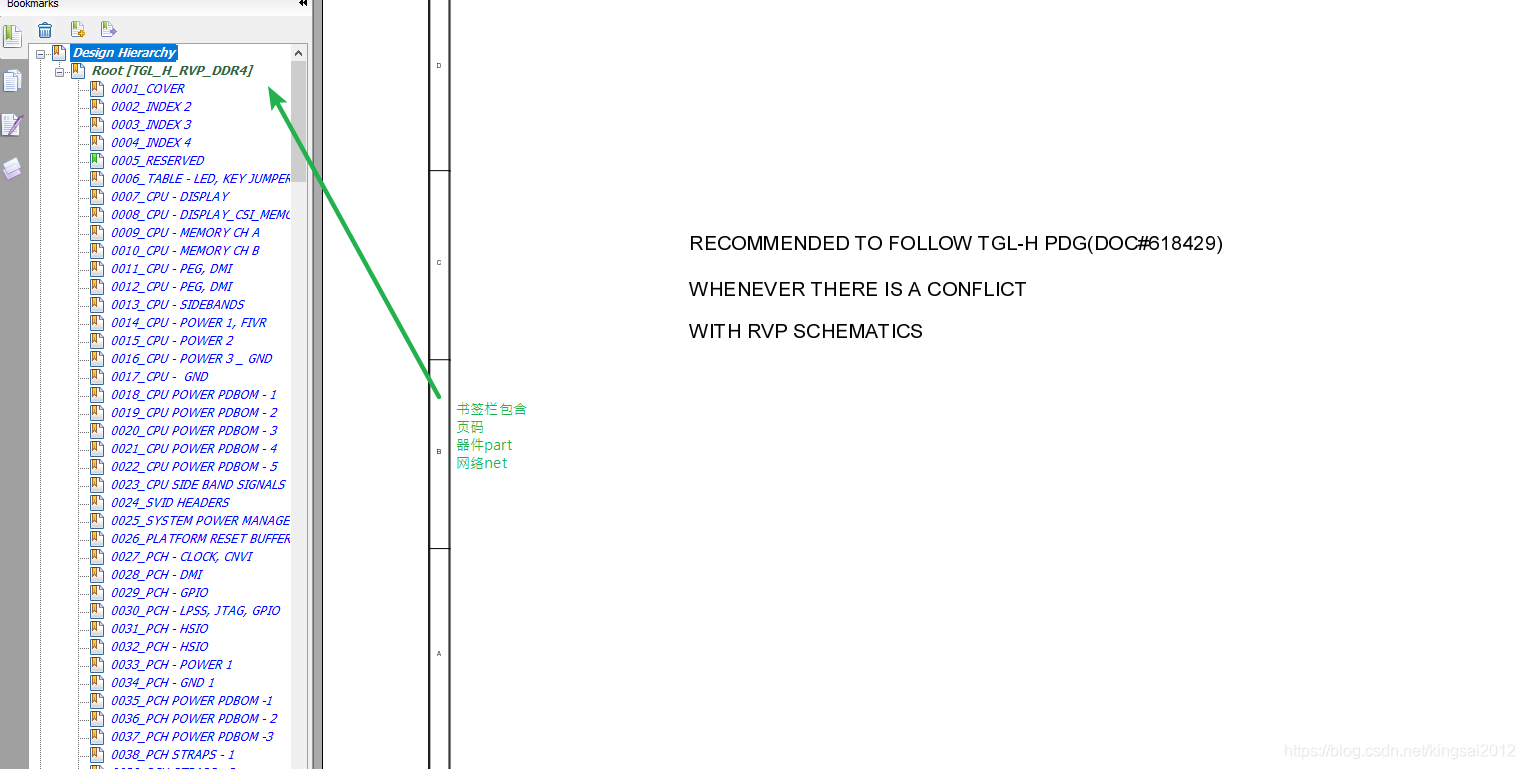

带页码书签的PDF最终效果如下：

页码书签方便直接跳转到指定页，可DSN效果差不多；

器件上左键能看到器件属性

如下演示使用orcad17.2+ghostscript64完成。

原理图上所有的文字都可以直接复制（但图形是位图，放大后能看到锯齿，PDF虚拟打印后是矢量图，放大化还是清晰）

那么如何设置才能输出这样的原理图了？先看输出的步骤，中间需要的工具和问题在遇到后说明。

输出步骤：

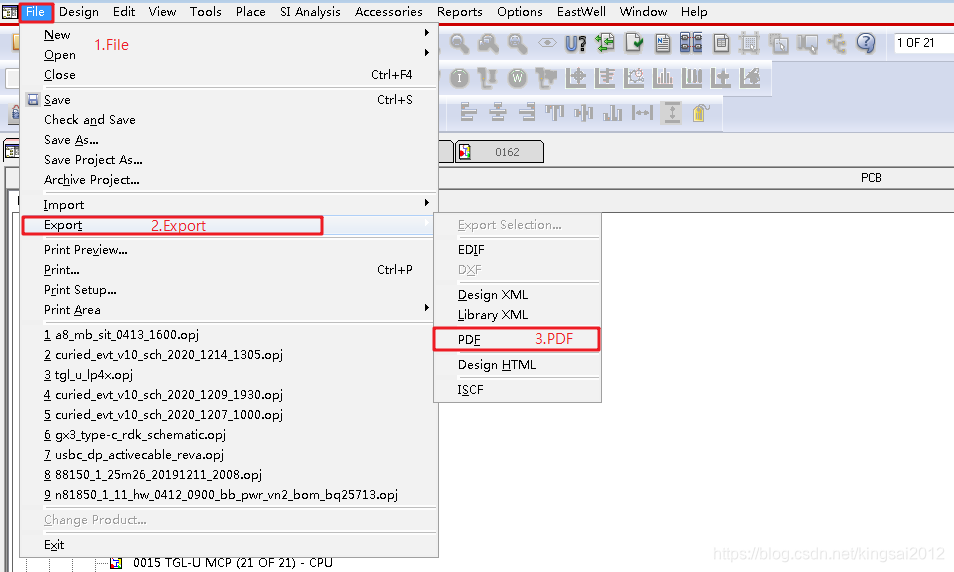

1. Export PDF,具体如下：

2.之后出现如下对话框，设置好输出路径和文件名，并配置ghostscript即可正常打印，其它可保持默认值，之后点OK就可以正常输出。

注：此种输出带属性的PDF因器件太多，PDF输出数据很多，很容易出现未响应，卡死，所以一般情况下不要输出这种格式，除非特殊需要。
