微电子新手入门之Cadence常用操作：将版图导入到ADS

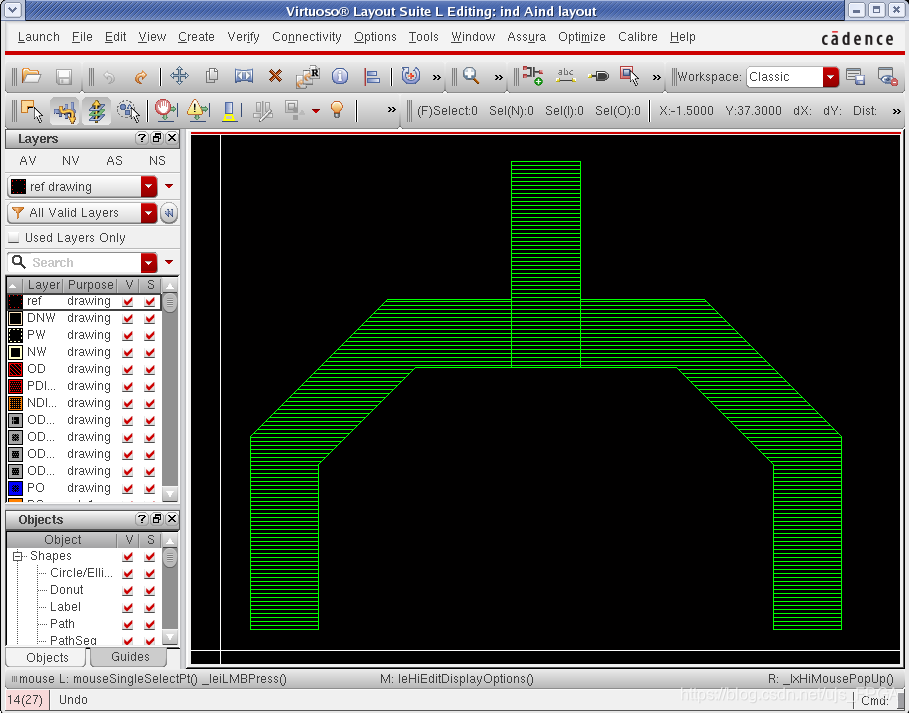

首先进入cadence版图界面这是电感的版图，这就是我们要导入到ADS的版图。关闭layout。

进入virtuoso的 程序 主界面

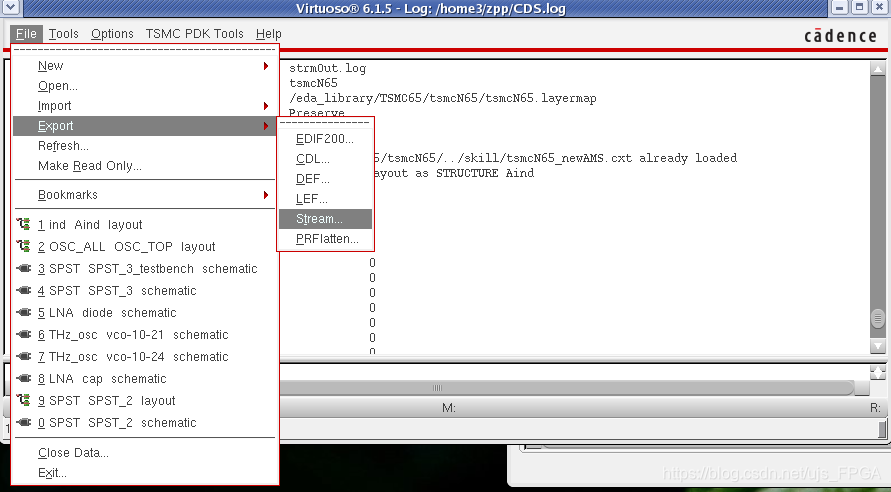

导出GDS2。选择主窗口的菜单【File】→【Export】→【Stream...】，会打开 Stream Out的窗口。

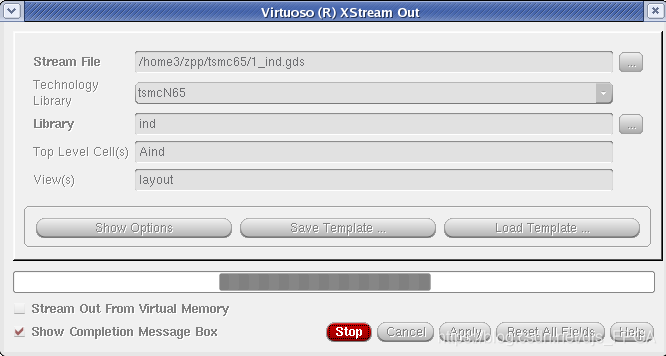

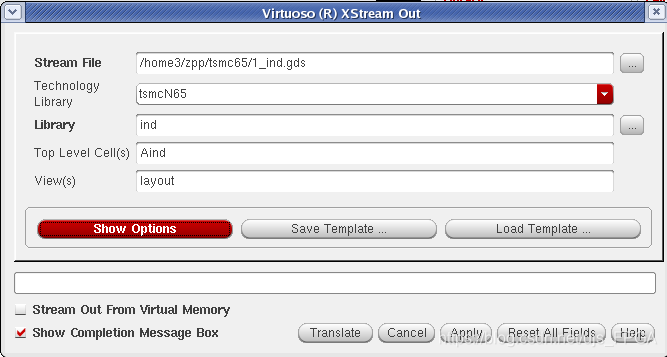

【Stream File】就是你想要导成什么文件，要给出路径，否则待会儿找不到

【Technology Library】是该版图所在的工艺库

【Library】是该版图所在的library

剩下的就是选择要导出的文件，此次我们导出的文件为layout版图。

第一步：填写需要导出的Cell属于哪个Library。

第二步：填写需要导出的Cell名字，如果不填会导出Library中所有的Cell。

第三步：填写导出后的GDS2名字。（username----填写你自己的用户名）

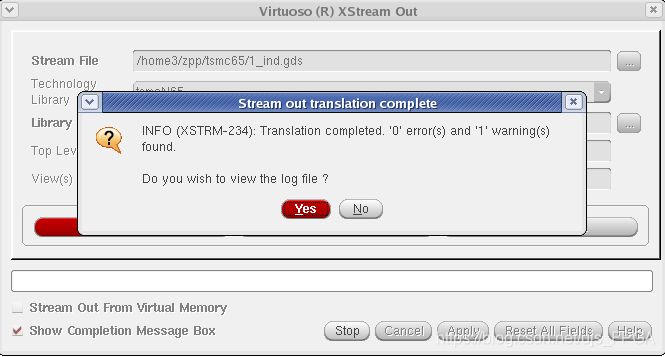

第四步：点击【Translate】后，可以进行其他操作，导出完成后会弹出提示窗口，注意其中是否有包含错误或警告。

导出成功

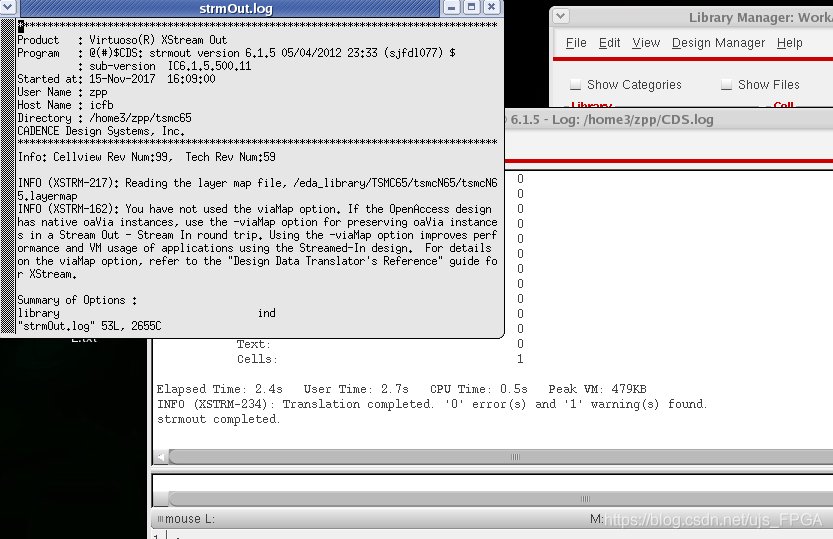

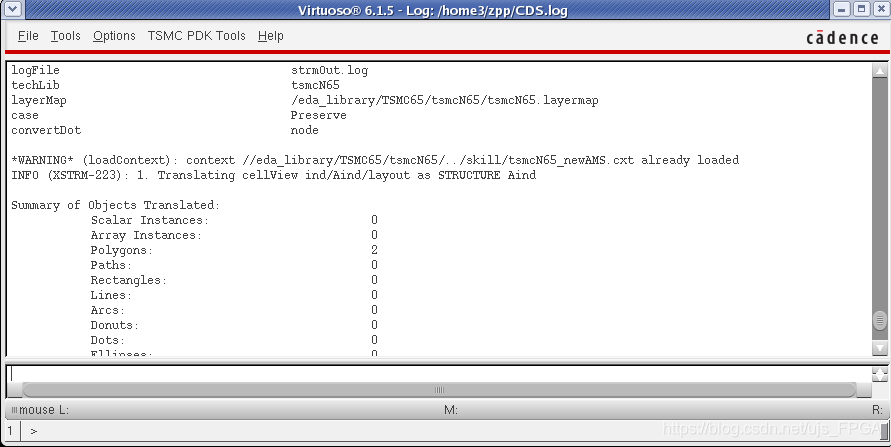

可以看到，0错误，1个警告

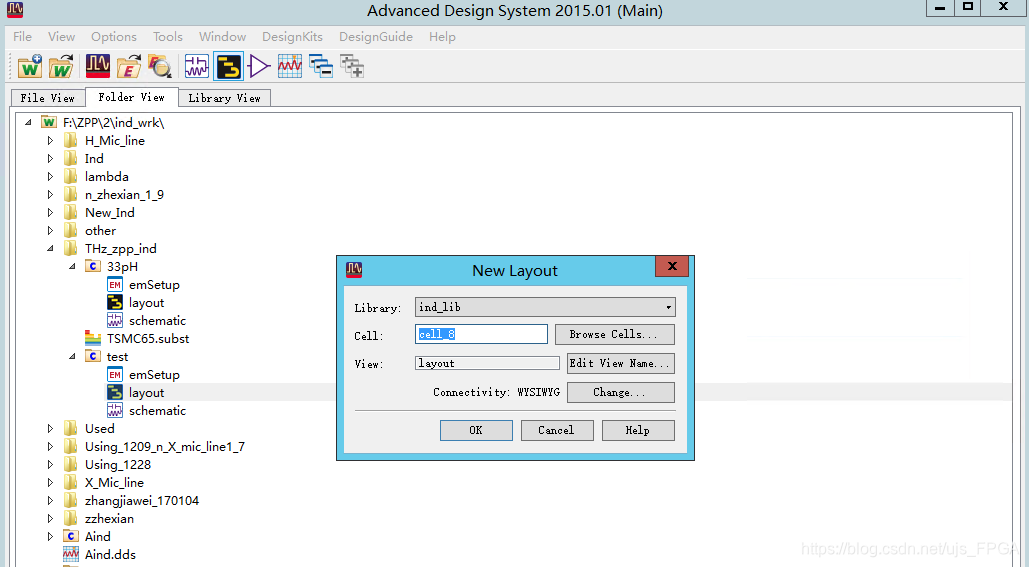

利用Wincap，将所导出来的1_ind.gds传到我们自己的电脑上，打开ADS并新建一个layout。

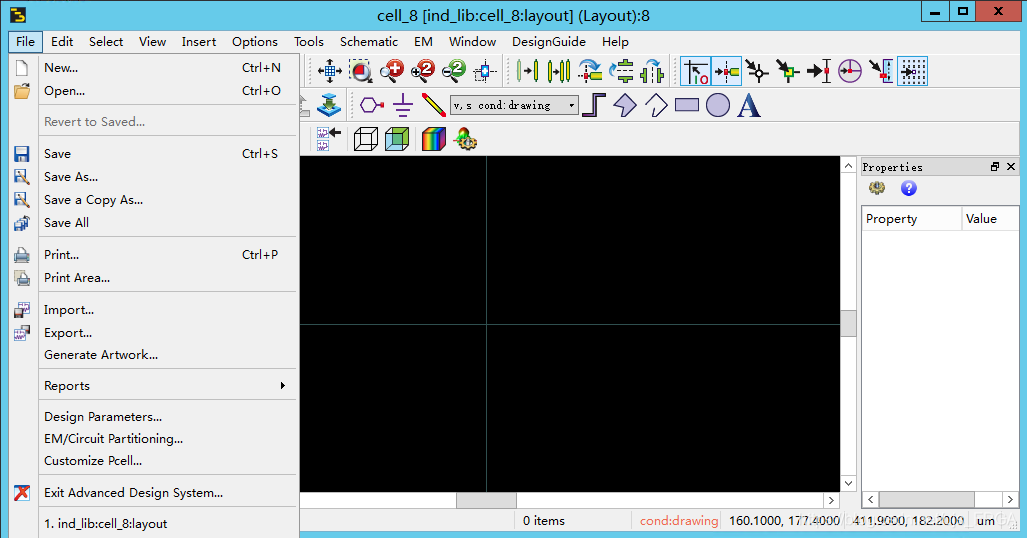

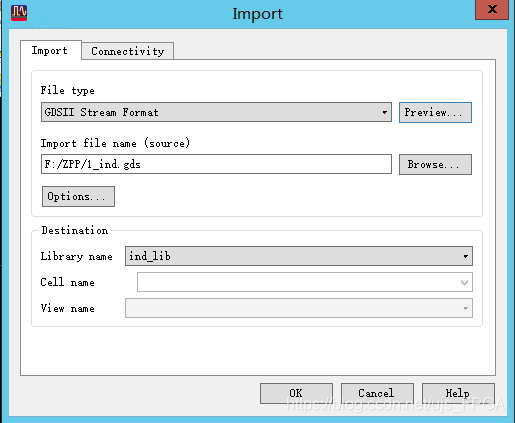

选择【File】→【Import】

导入1_ind.gds文件

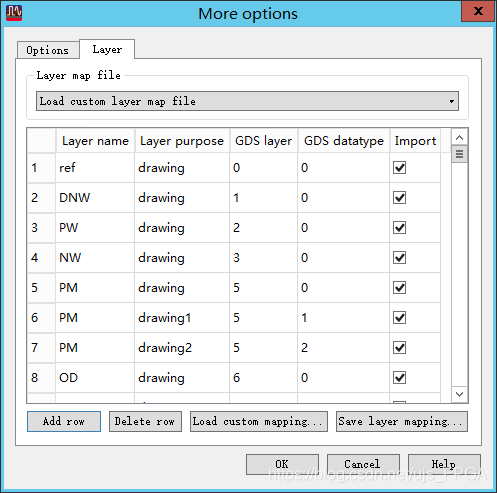

点击【Options...】，点击【Layer map file】，选择【Load custom layer map file】，选择tsmcN65.layermap文件。

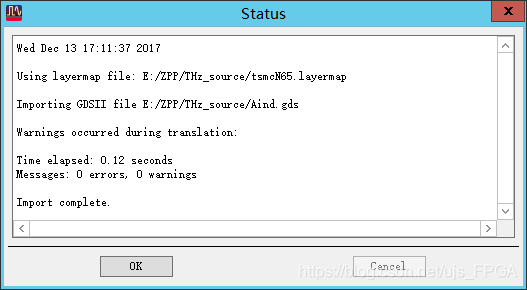

点击【OK】

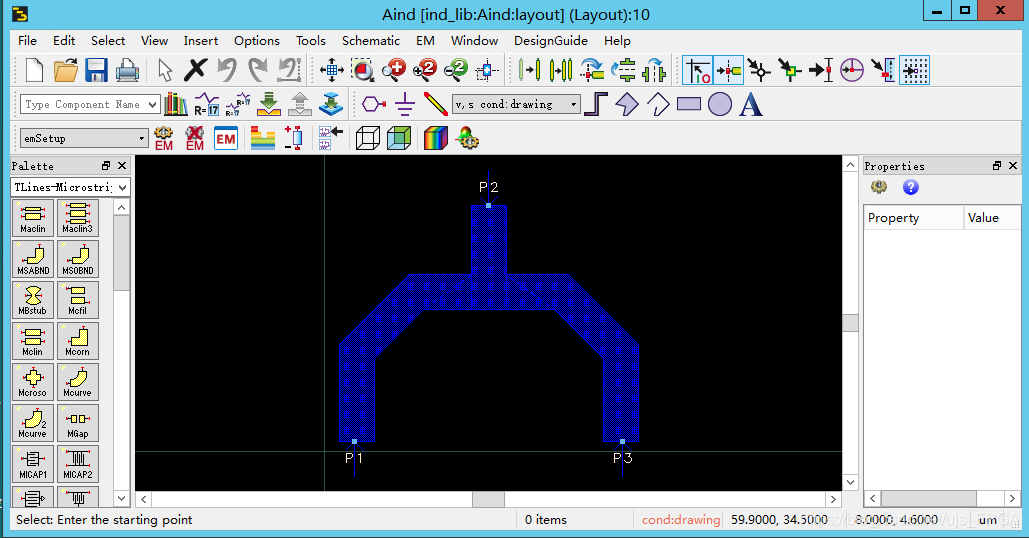

出现版图，完成。
