Cadence 17.4等长布线教程

设置分组

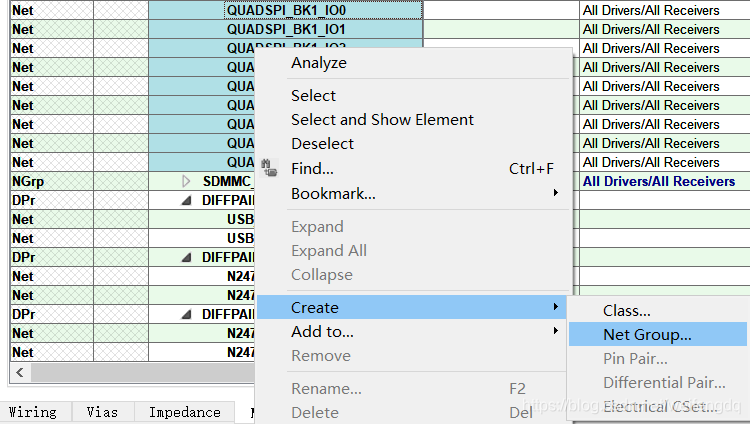

需要等长的线比较多时, 可以设置分组, 省去一些设置:

分析长度

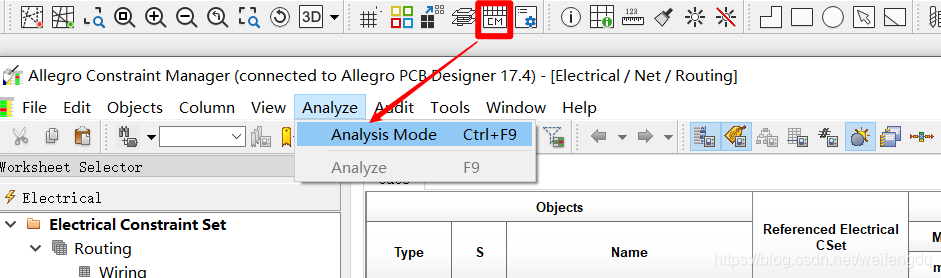

连接QSPI_Flash或者TF卡之 类  的, 引脚比较分散, 又需要等长, 如果事先已经连好, 可以从中选出一根最长的作为参考, 如何查看长度? 打开约束管理器Cmgr -> Analyze -> Analysis Mode:

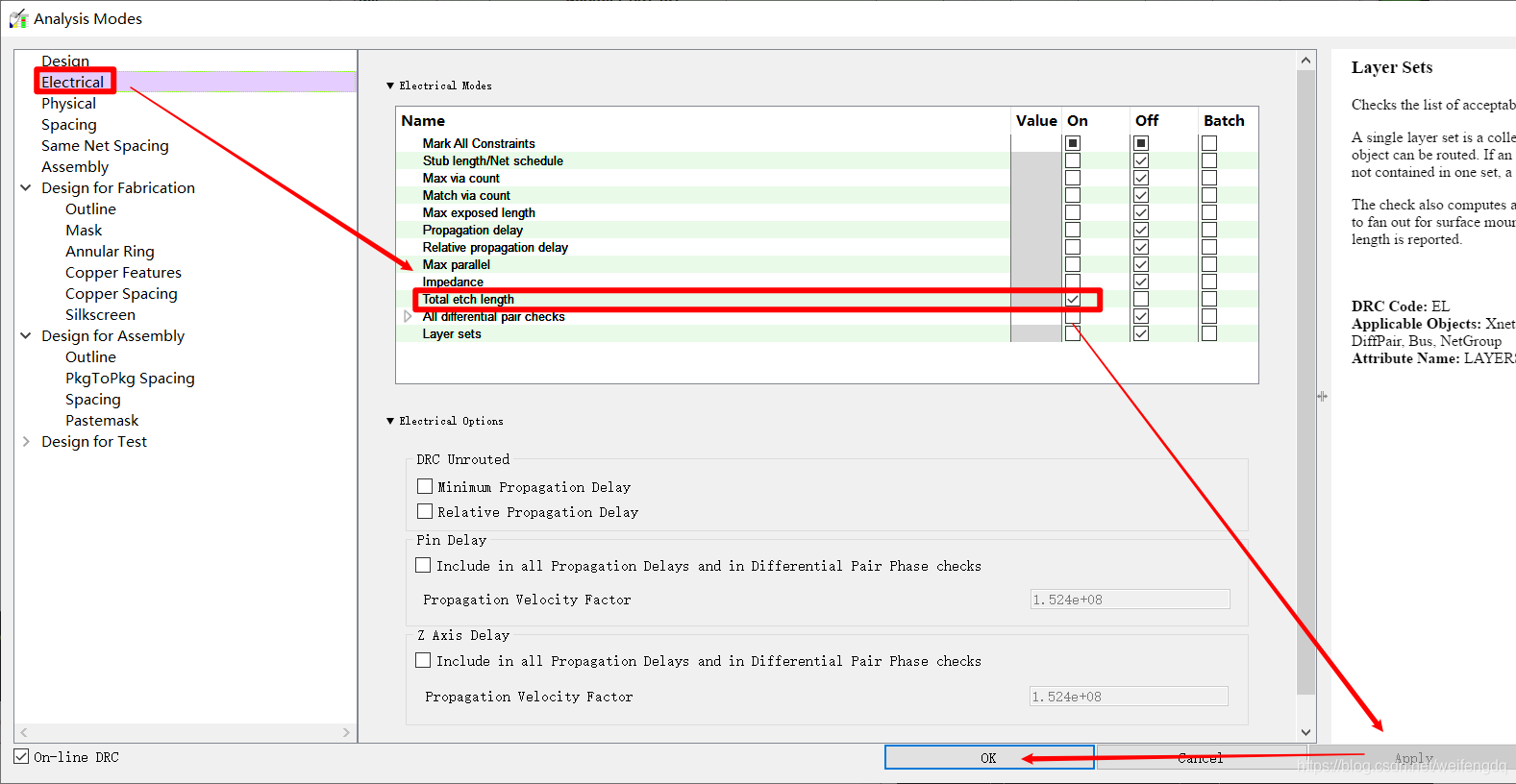

   勾上 Electrical -> Total etch length, 选择On:

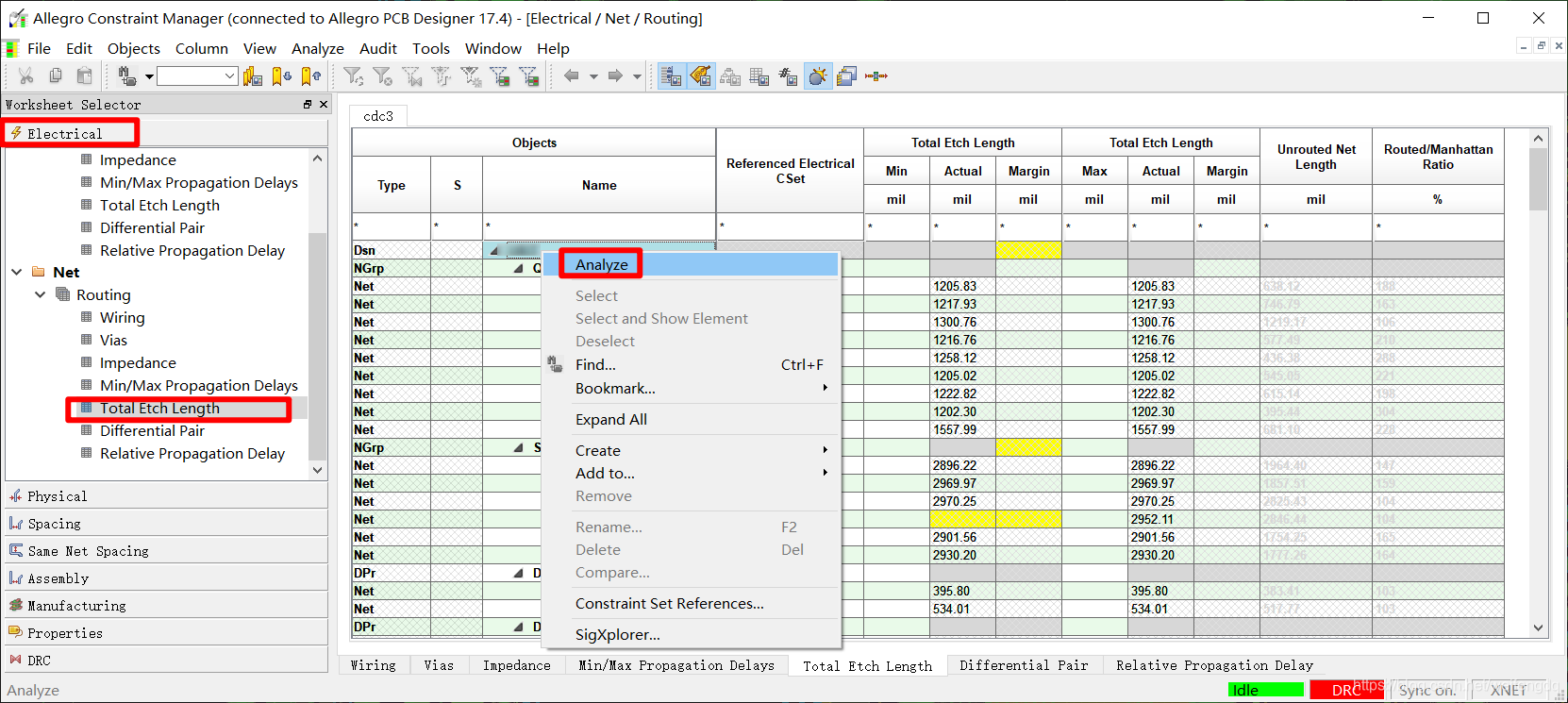

   Cmgr -> Electrical -> Total etch length, DSN 工程右键开始分析:


   布线长度就出来了.

设置传播延时

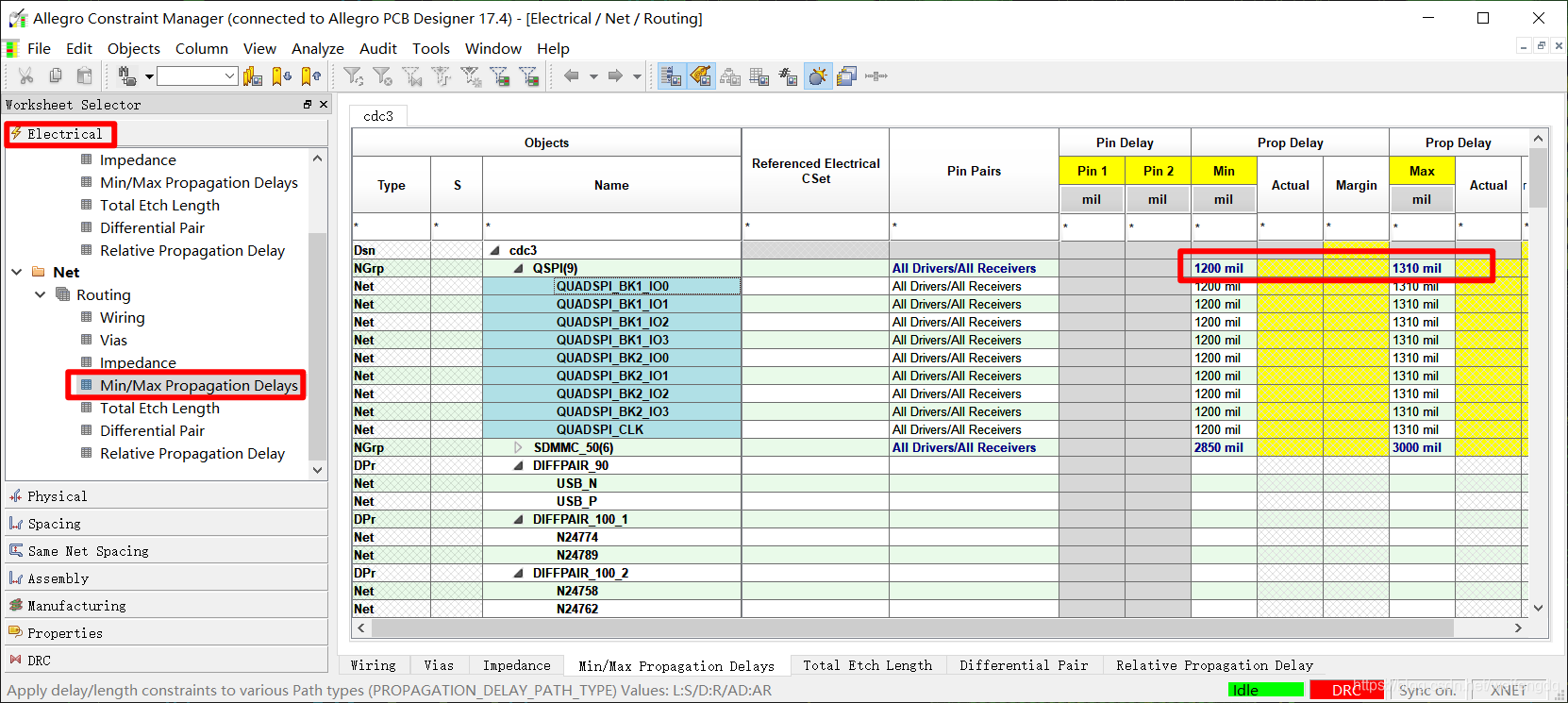

Cmgr -> Electrical -> Min/Max Propagation Delays, 把上面的最大长度减去一个误差(比如100mil)作为Prop Delay的最小值(Min), 然后可以把最大长度作为最大值(Max):

拉蛇形线

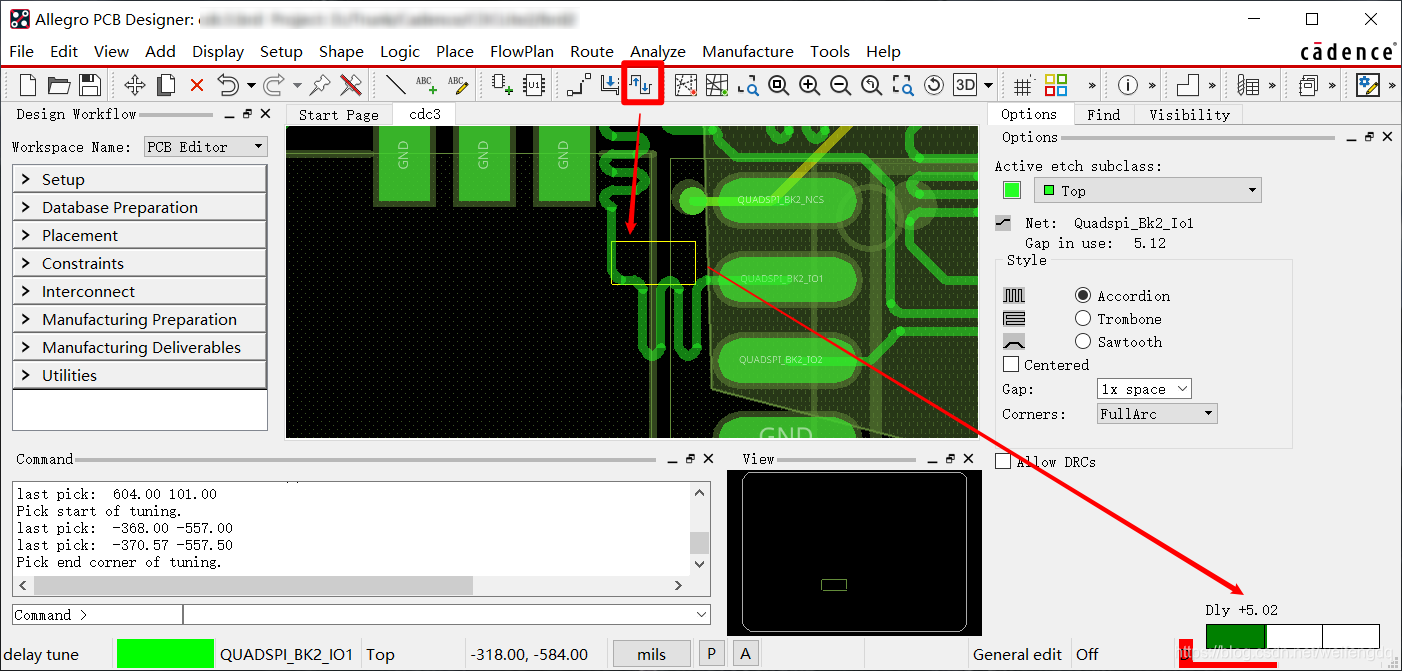

拉蛇形线, 注意右下角, 变红表示超出上面设置范围, 变绿表示可以:

其他设置

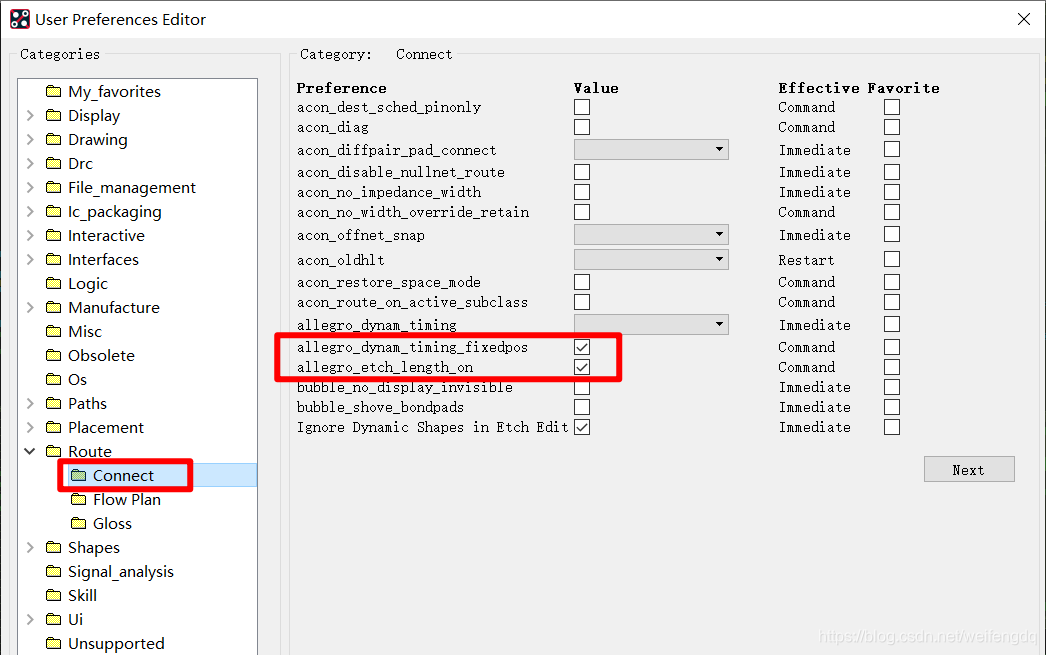

Setup -> User Preference:


   下面那个可以在布线的时候 实时显示 长度.
