使用Cadence组件进行PSpice仿真教程

我们安装好Cadence套件后，会发现电脑里多了很多各种各样的软件，光选择用哪个软件就让人感到头疼。


   笔者最近想要 仿真 滤波器，趁此机会，把学习过程记录下来。

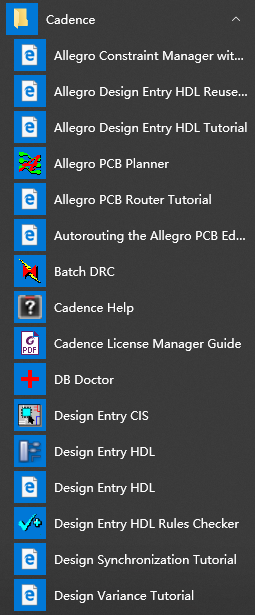

1、打开Cadence套件中的Design Entry CIS。


   2、File–>New–>Project，进行新工程的创建。

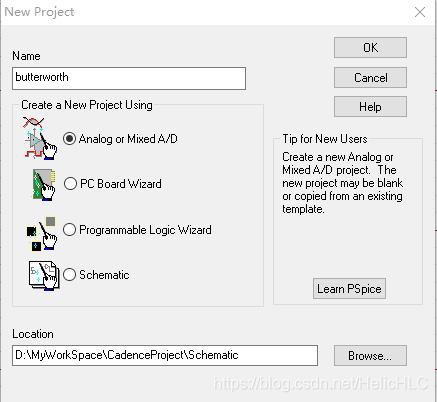

   3、在弹出的对话框里填写工程名，选择 Analog or Mixed A/D，选择工程存放的位置，点击ok完成创建。

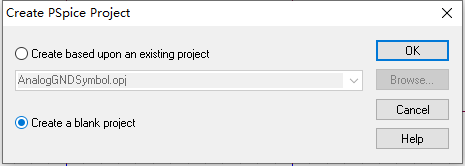

   4、这里新建一个空工程，选择create a blank project

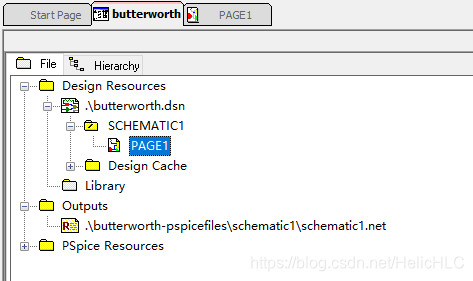

   5、在打开的工程里面，在PAGE1中绘制仿真需要的原理图，和正常画原理图一样，唯一的区别就是调用的器件必须有Pspice模型。官方提供的Pspice库的路径为Capture\Library\pspice。

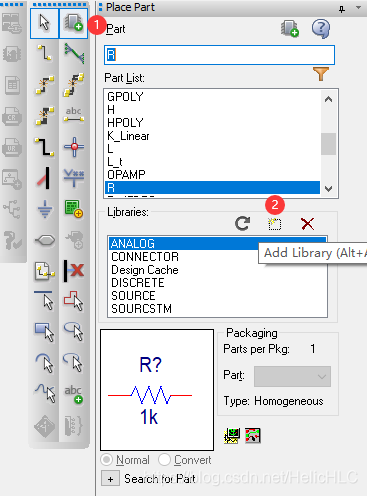

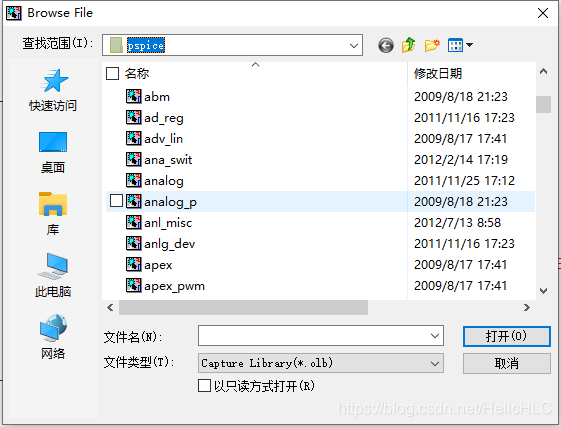

   6、画原理图。点击或Place–>Part进行放置器件。选择 add   library添加能够进行pspice仿真的库。

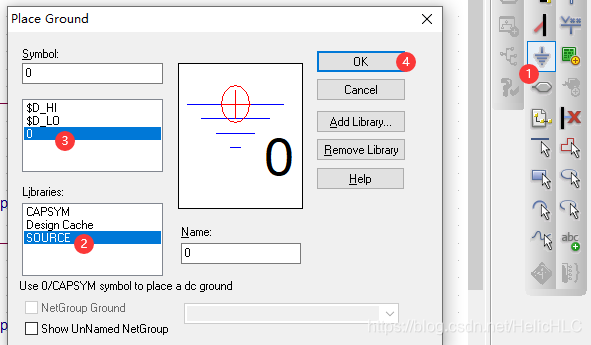

   其中，常用的阻容类器件在analog库里面，激励源在source库里面。注意，放置接地符号时，不是在Place Part里面，而是直接在Place Ground中选择Symbol为0的地。

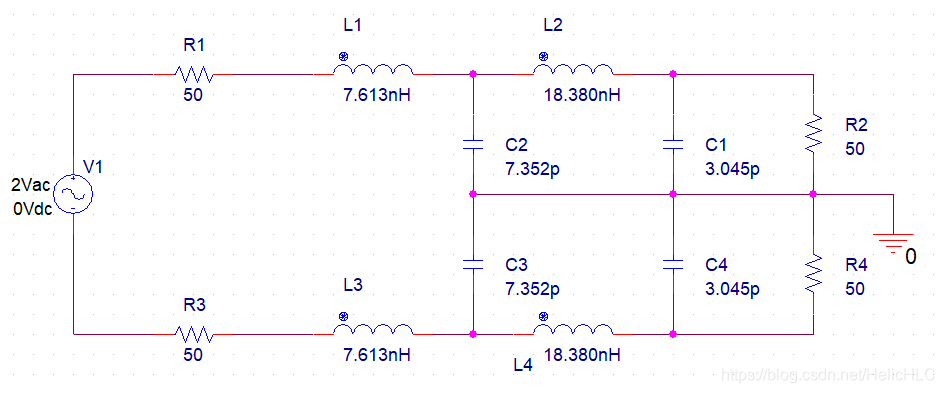

   7、以巴特沃斯滤波器为例(4阶，截止频率为800MHz)，原理图为

   8、点击创建仿真。

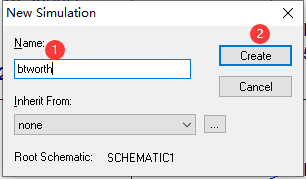

   9、在弹出的对话框里填入仿真的名字，然后点击create


   10、如果弹出对话框需要选择软件，默认选择第一个Pspice A/D。

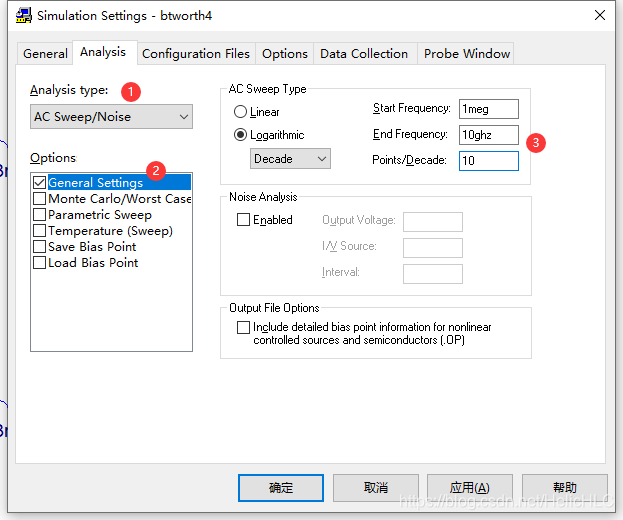

   11、进行仿真参数设置。


   Analysis type可以选择时域仿真，直流扫描，交流扫描以及偏执点仿真。这里以交流扫描为例。选择General Settings进行基础设置，这里主要设置了是线性画图还是对数型，以及设置了扫描频率区间。注意由于Pspice不区分大小写，频率的单位MHz这里应该写为meg。参数设置完毕后，点击确认。

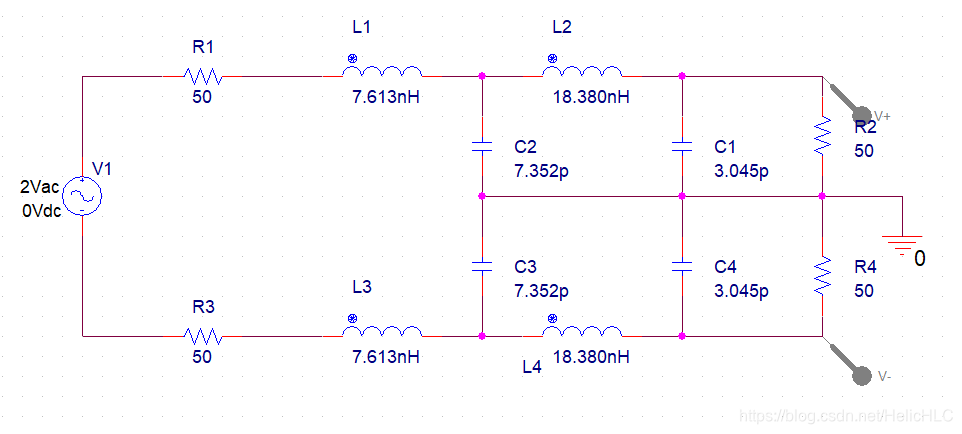

   12、之后我们可以在原理图上我们想要观察的点放上探针。分别为电压探针、差分探针、电流探针、功率探针。这里我们选择差分探针。


   13、

   一切就绪，点击进行仿真。

   14、

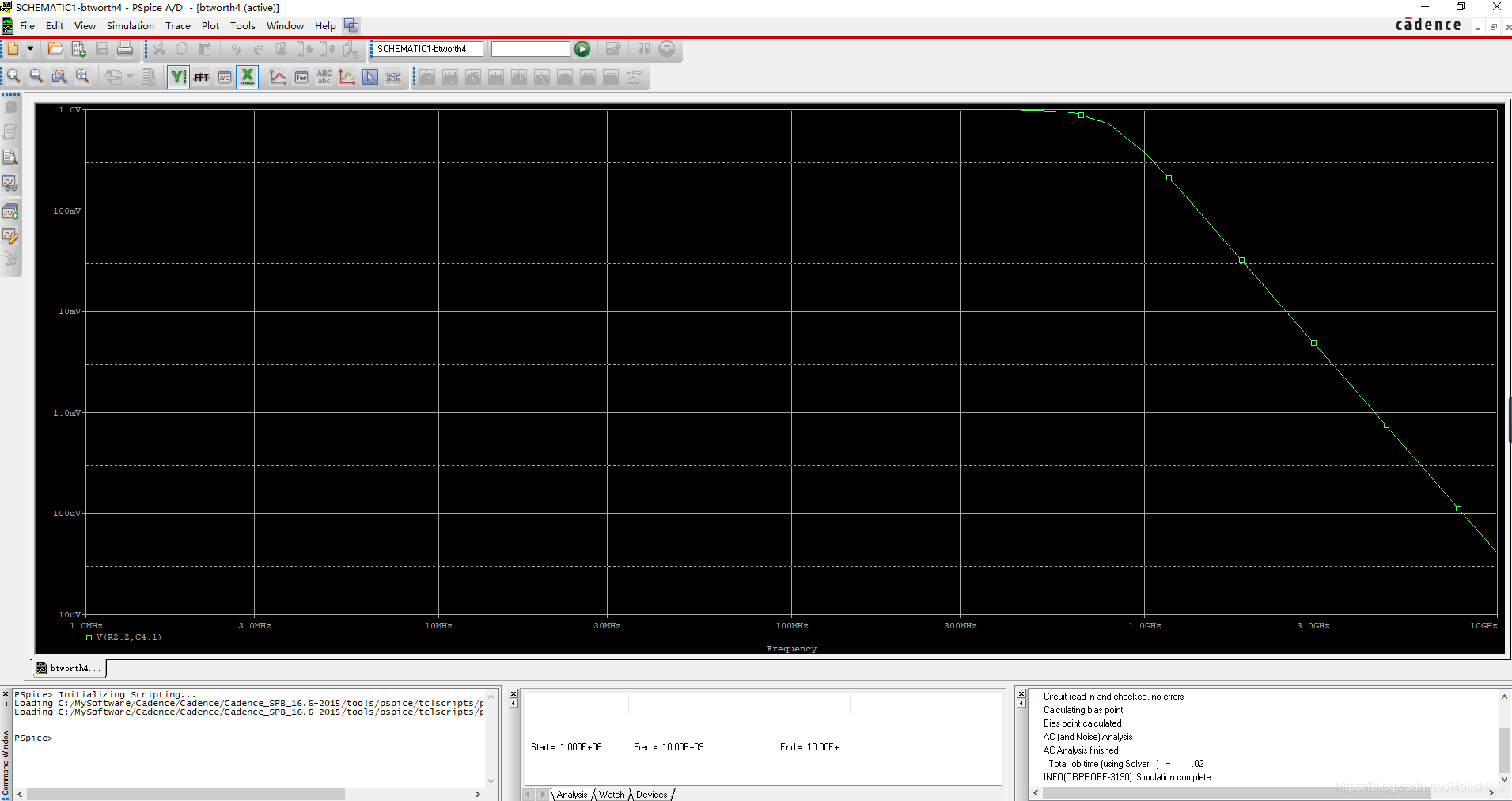

   至此，我们就得到了巴特沃斯4阶滤波器的仿真图形，匹配电阻为50欧，截止频率为800MHz。

   我们也可以通过一系列按钮对仿真图形进行坐标轴变化， FFT  ，添加波形，标记数据点等操作。
