Cadence Virtuoso IC 618 AC仿真测量电容的方法

Cadence Virtuoso IC618 AC仿真测量电容的基本 原理 是利用电容的阻抗特性，仿真测量流过电容的电流值，通过设置合适的频率以及交流电压值，使得电流值和被测电容在数值上相等。

电容阻抗的计算 公式 为：，其中为电容阻抗，为频率，为电容值。假设流过电容的电流为，施加在电容两侧的AC电压为，那么。因此，在仿真时我们可以固定，并且固定，那么此时流过电容的电流在数值上与电容值相等，这样就通过测量电流值间接地测量出电容值。

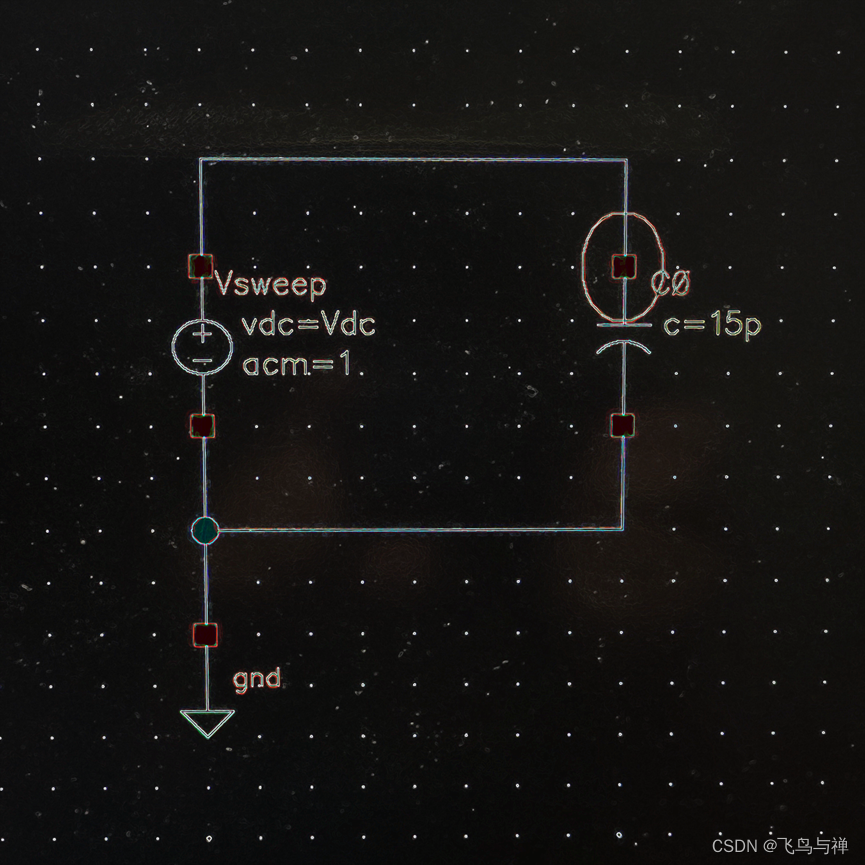

下面搭建仿真环境，使用的仿真平台为Cadence Virtuoso IC618，仿真电路图如下所示：

设定电压源的DC值为、AC值为1，待测电容从标准单元库中调入并设定为15。

仿真设置如下所示：

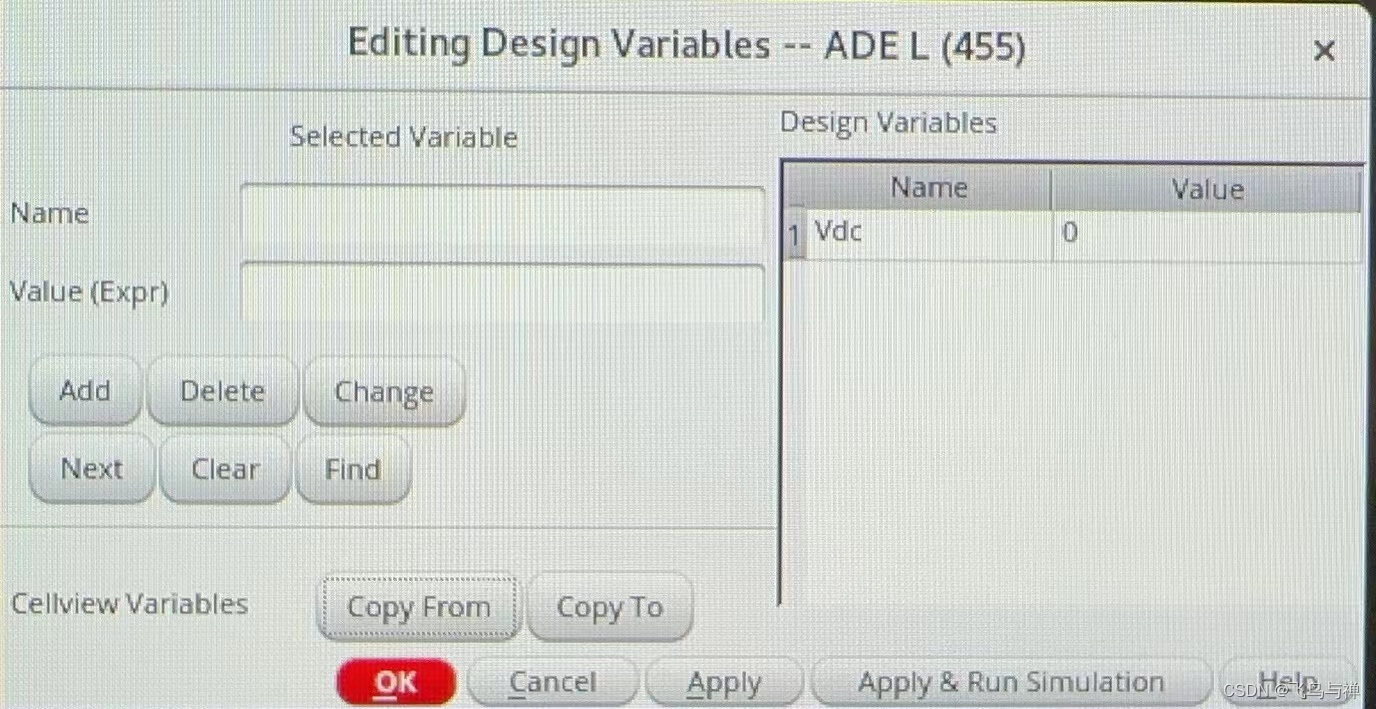

1、设置设计变量，将添加到ADE中并设初值为0。

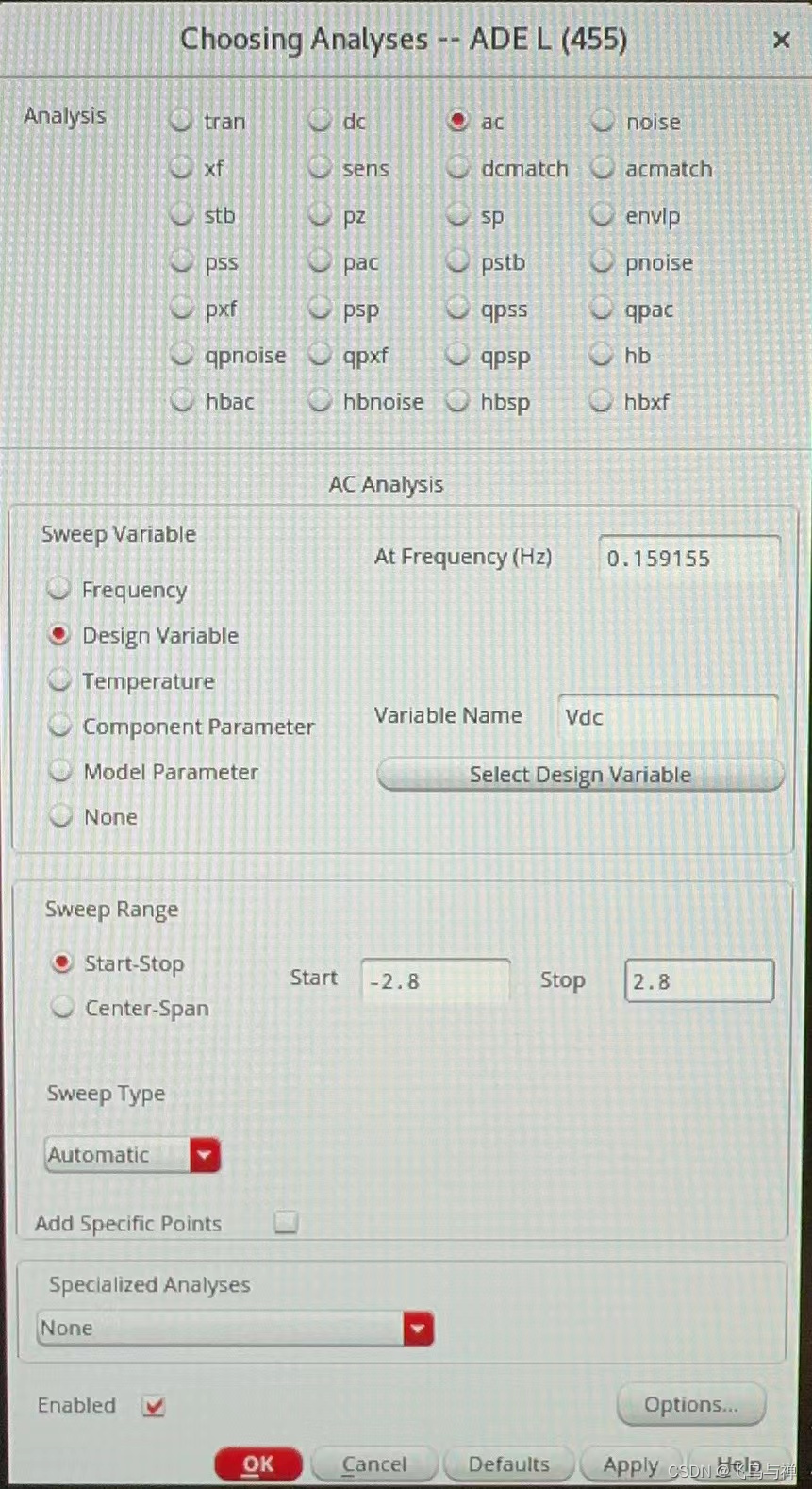

2、选择分析器，AC仿真，固定频率，选择扫描变量，扫描范围为-2.8~2.8。

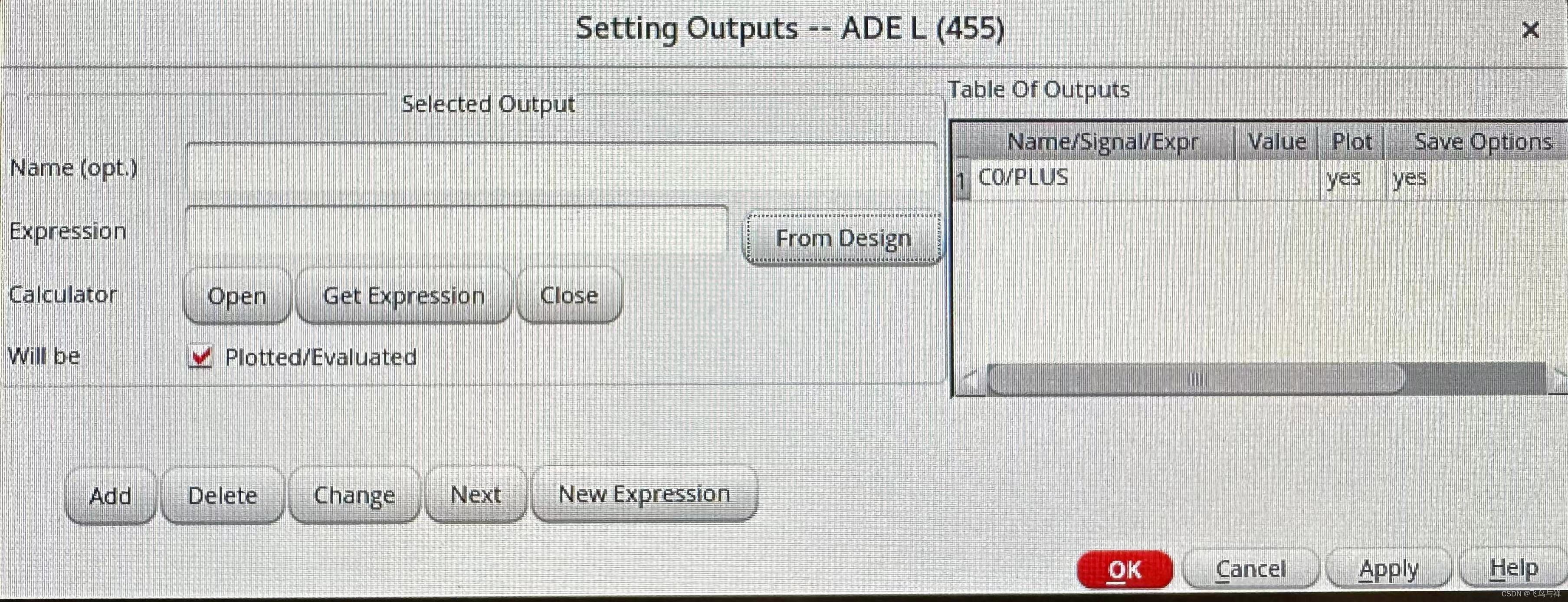

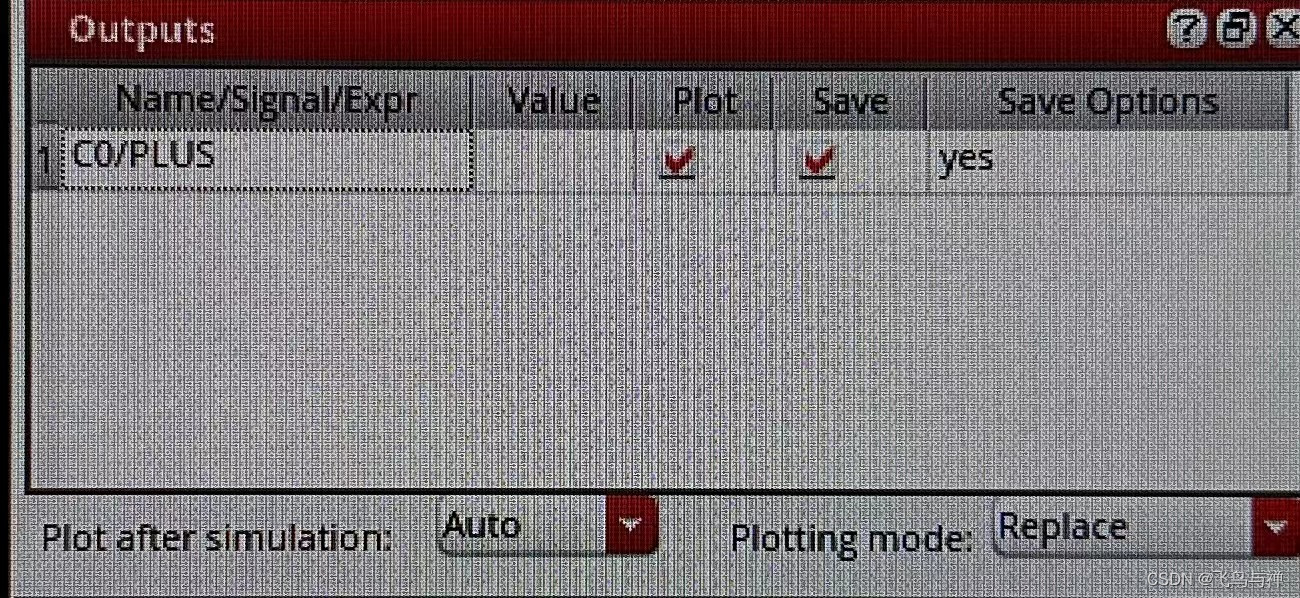

3、设置输出结果，选择From Design ，点击待测电容的PLUS端，并在Outputs中勾选Plot。

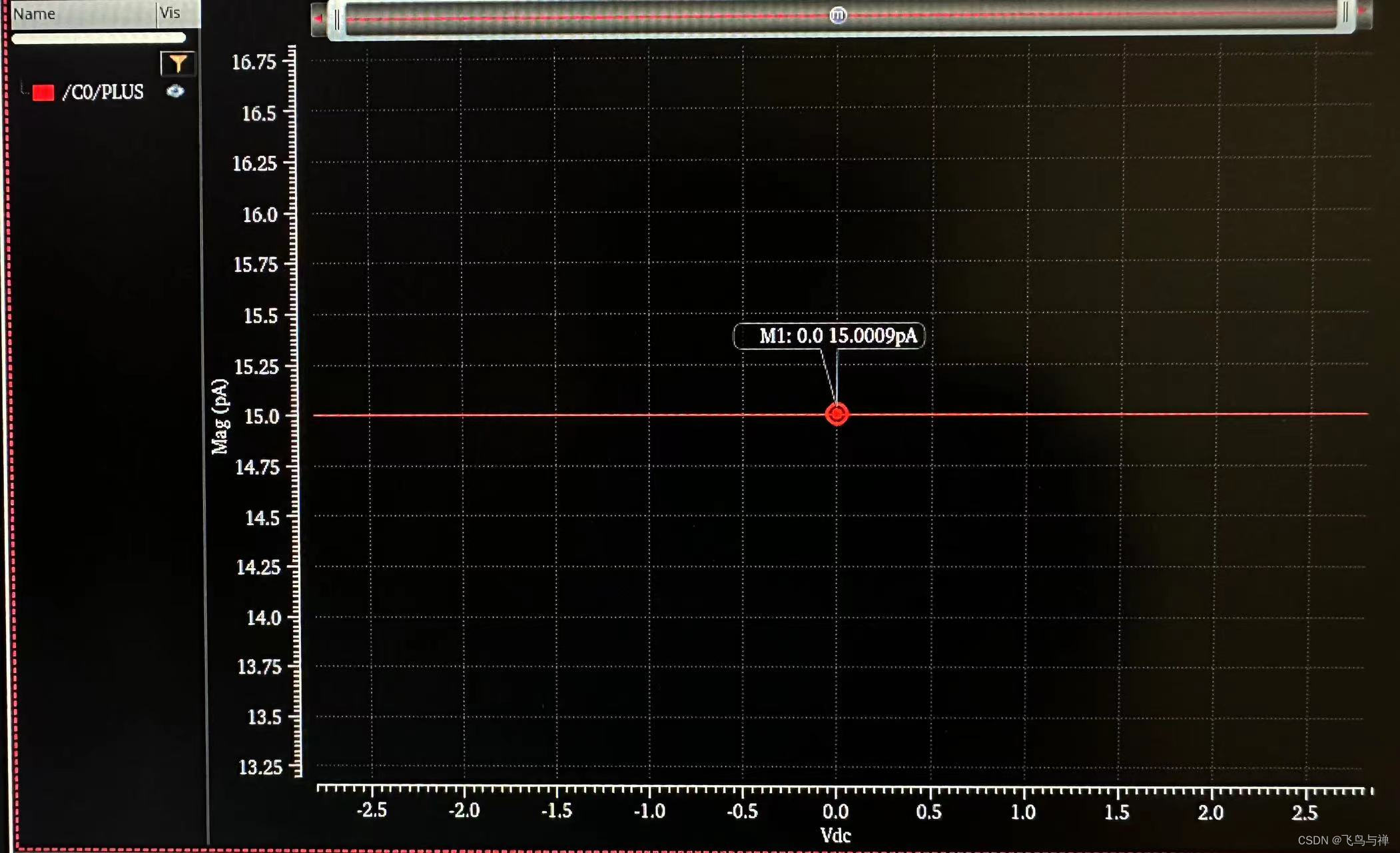

运行ADE，得到输出结果如下所示：

仿真得到电流值为15.0009，非常接近待测电容值15。
