#cadence中如何给元件位号重新排序

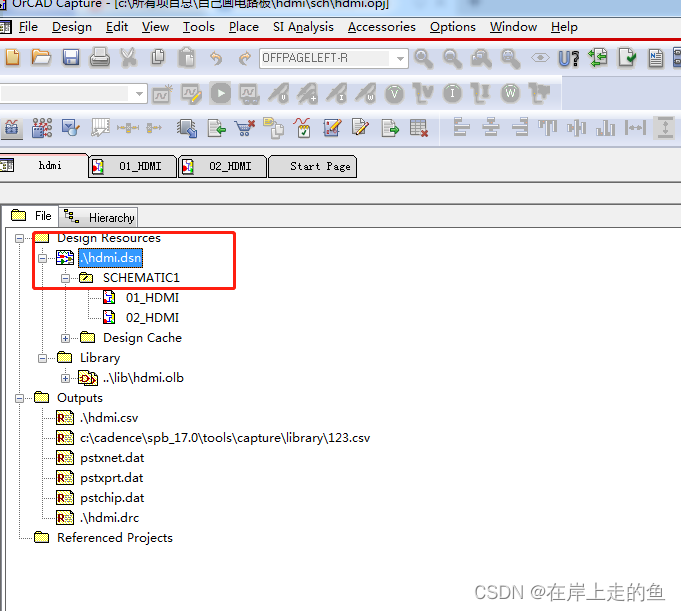

1、首先原理图画好后先保存，保存好后，将鼠标点到工程目录下原理图文件上，如下图所示：

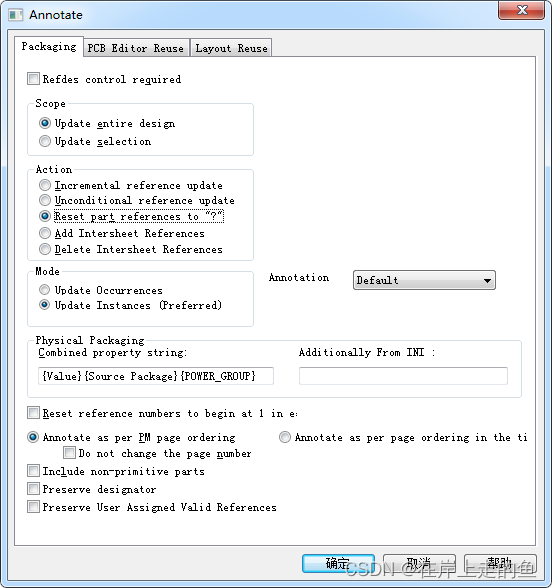

2、然后点击工具栏：tools->Annotat， 配置 如下图，然后“确定”：

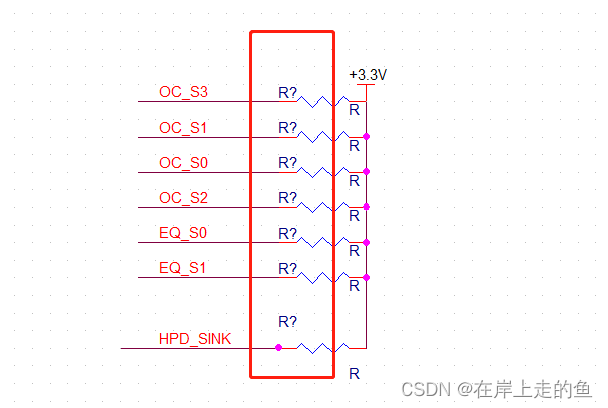

此时可以看到原理图中所有的元件位号都变成了“？”，如下图所示：
3、再选中工程目录下原理图文件，再点击tools->Annotat,配置如下图：
点击“确认”，打开原理图此时所有的元件都已经重新排序了。
