在pcb设计中一些 元器件 的定位是固定的，比如定位孔，主控芯片，外部接口等。在allegro中有专门的操作能够使元器件定位准确执行。

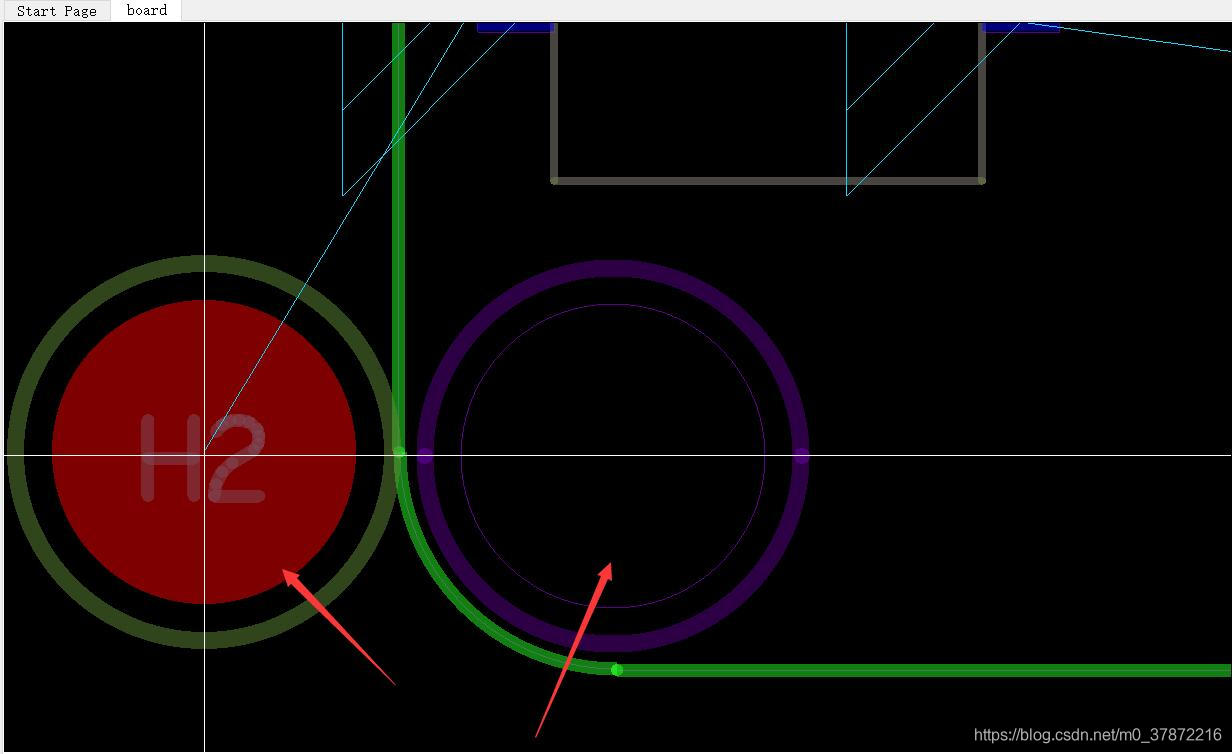

如上图所示，圆形的定位孔需要严丝合缝地与dxf文件中的示意重合，不然会对今后的装配制造麻烦。

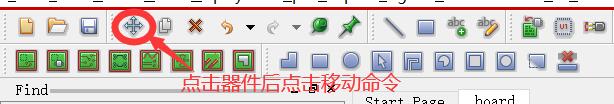

首先点击圆形定位孔，再点击工具栏里的move指令。

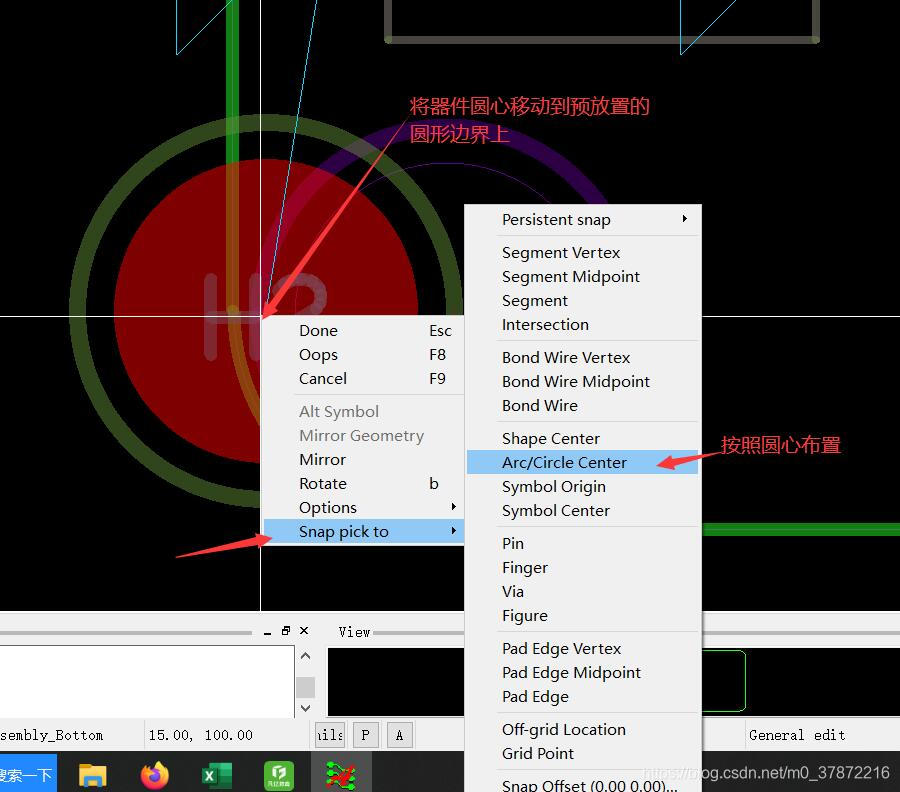

如上图所示，将鼠标光标移动到预定位圆形的 边界 上，确认无误后单击右键，选择snap pick to ->arc/circle center。

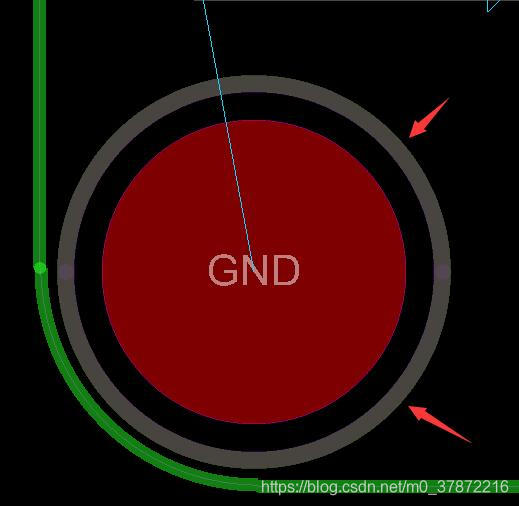

可以看到两个圆很严密的重合在一起，就是定位成功了。
