#如何找回cadence画的原理图
一、问题描述
cadence画好原理图后，进入allegro创建好PCB后，发现再打开 cadence原理图 丢失了。
二、 解决 方法

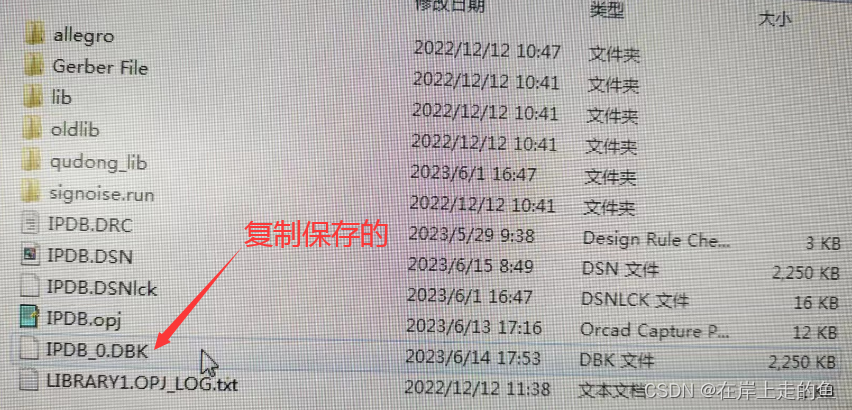

问题的原因在于你创建的PCB文件名与原理图文件名一致，在PCB创建好后原理图会被覆盖掉（我认为这是cadence与allegro 交互 中的一个bug）,但是在覆盖之前原理图会保存一份，保存的这份文件后缀为.DBK,如下图所示：
只要将这个文件名字改下，将后缀改成“. DSN ”,打开后就是你找回的原理图。
免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
