AD9原理图转换为Cadence 16.6格式的方法

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

AD9原理图转 cadence16.6 (文章目录)

#AD9原理图转cadence16.6

一、将AD原理图添加到一个新建工程

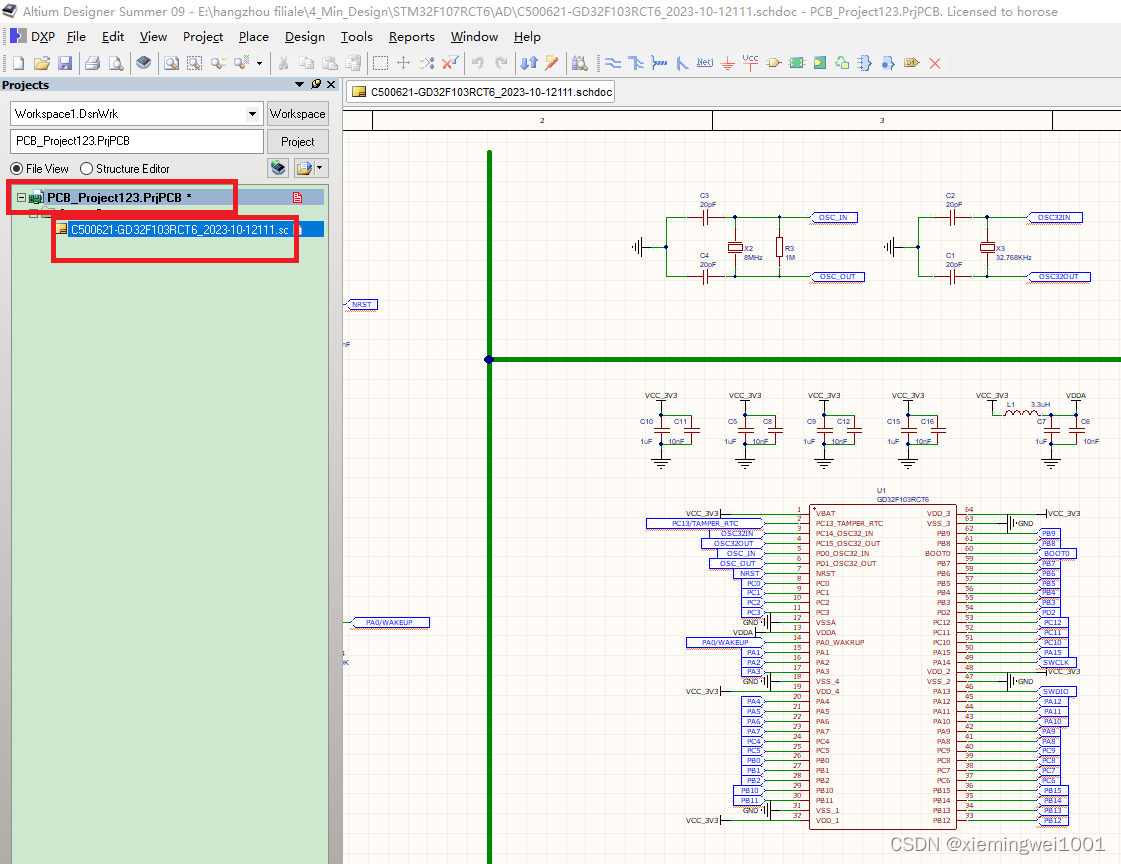

将AD原理图添加到新建工程，工程名自定义即可，如下图所示：

二、保存工程为dsn格式

1.工程另存为

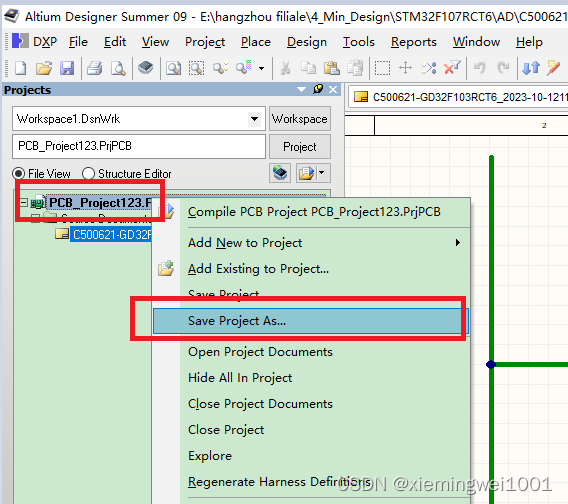

鼠标右键工程，选择Save Project As…

2.工程保存为dsn格式

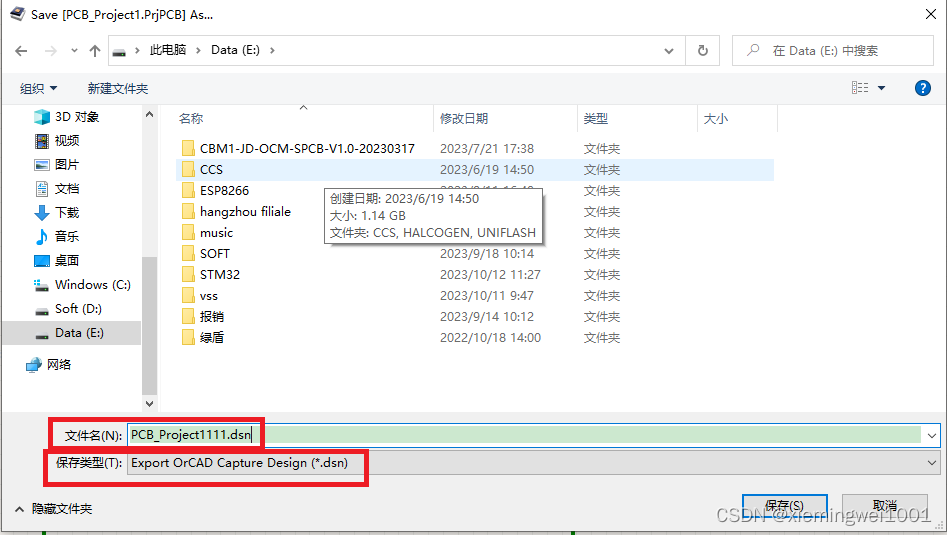

保存文件名自定义，尾缀修改为.dsn。保存 类  型：Export orCAD Capture Design (*.dsn)，点击保存按钮。

三、dsn格式文件导入cadence16.6

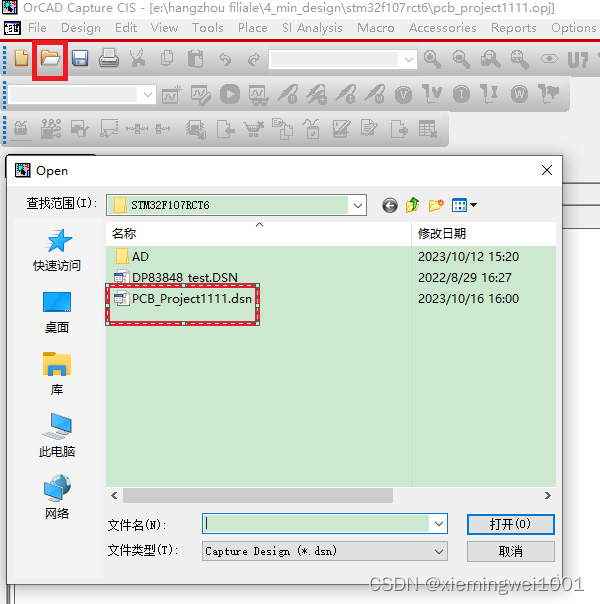

1、左键点击打开按钮，弹出对话框中选择转化为.dsn格式的工程文件，点击打开按钮。

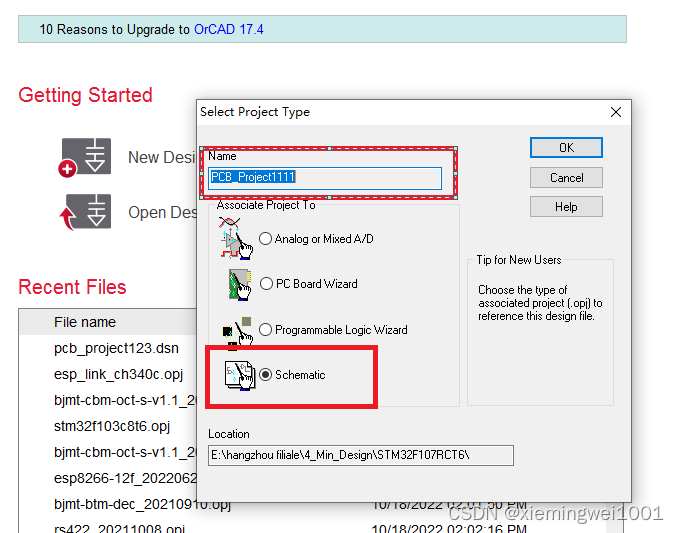

   2、弹出对话框中，name自定义即可，Associate Project To 选择:Schematic，点击OK，等待…

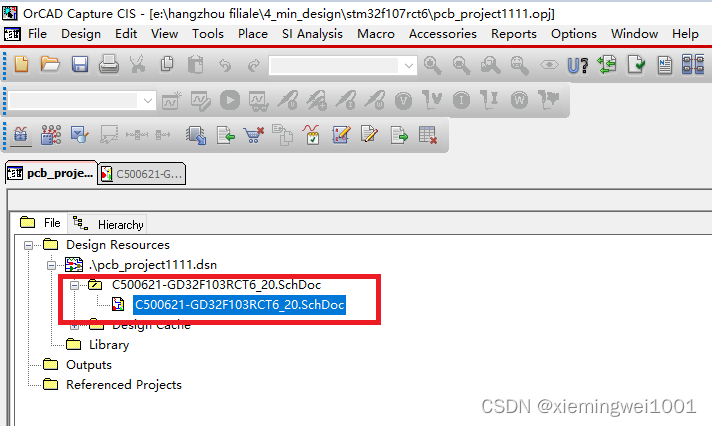

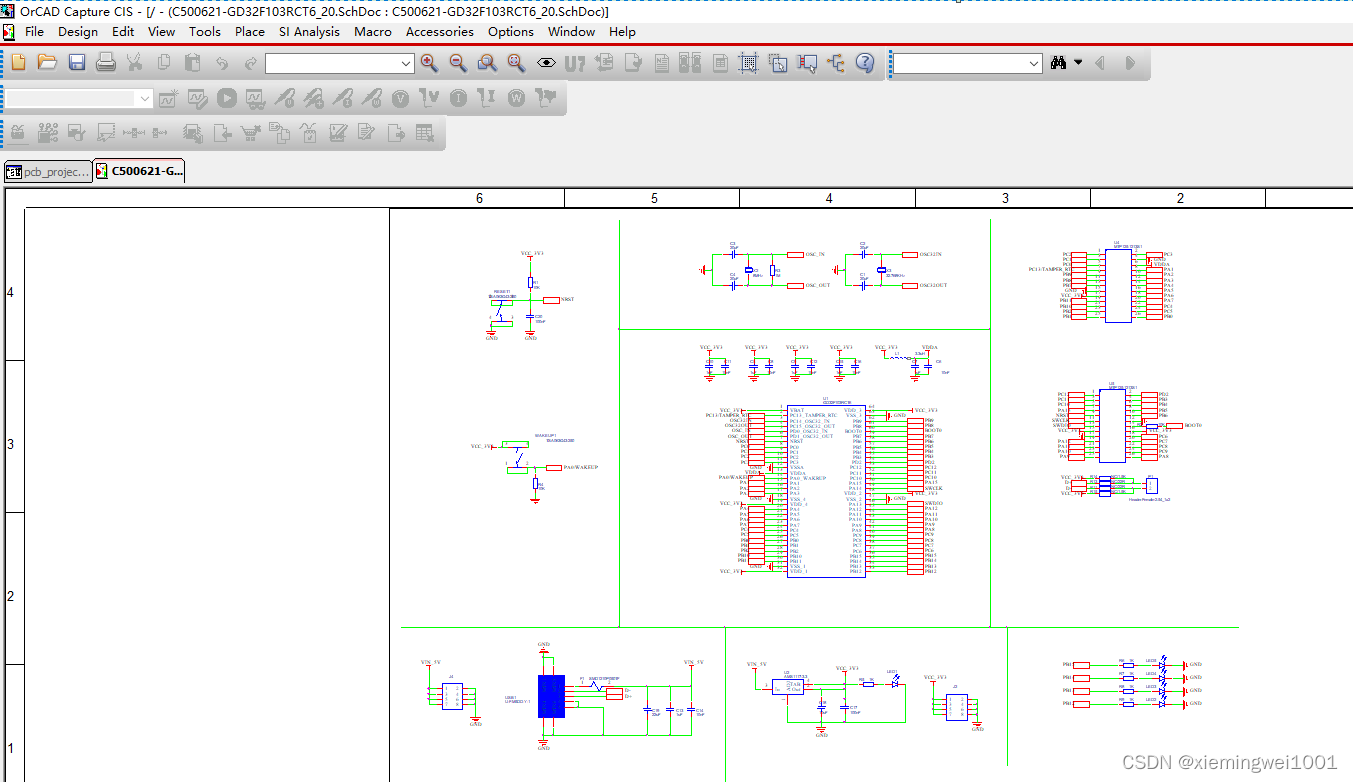

   3、C500621-GD32F103RCT6_20.SchDoc即为 转换 完成的文件，双击打开即可：

总结

AD9原理图转cadence16.6。
