Cadence OrCAD Capture绘制多边形实例——Polyline

代码

proc fiveStar {len} {
	set x0 3.0
	set y0 3.0
	#set len 2.0
	set pi 3.141592654

	set x1 [expr $x0 + $len*cos(36*$pi/180)]
	set y1 [expr $y0 - $len*sin(36*$pi/180)]
	PlacePolyline $x0 $y0 $x1 $y1

	set x2 [expr $x0 + 2*$len*cos(36*$pi/180)]
	set y2 $y0
	PlaceNextPolylinePoint $x2 $y2

	set x3 [expr $x2 - $len*sin(18*$pi/180)]
	set y3 [expr $y2 + $len*cos(18*$pi/180)]
	PlaceNextPolylinePoint $x3 $y3

	set x4 [expr $x3 - $len]
	set y4 $y3
	PlaceNextPolylinePoint $x4 $y4

	PlaceNextPolylinePoint $x0 $y0

	PlaceNextPolylinePoint $x2 $y2

	PlaceNextPolylinePoint $x4 $y4

	PlaceNextPolylinePoint $x1 $y1

	PlaceNextPolylinePoint $x3 $y3

	PlaceNextPolylinePoint $x0 $y0

	EndPlace
}

执行

将代码拷贝到文本文件，命名为test.tcl，并将文件放置到工程本地目录下，在Command Window输入source test.tcl，加载文件。

加载完文件后，在Command Window下输入fiveStar 0.1，即绘制指定边长的五边形。

结果

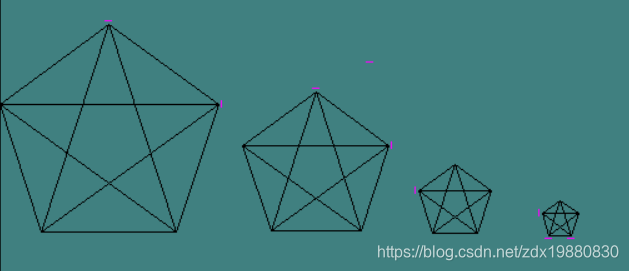

下图是分别为长度为3.0、2.0、1.0、0.5的五边形。
