AD原理图符号与PCB封装转换为Cadence格式的方法

在使用Cadence过程中，经常碰到需要把AD的原理图符号转为Orcad，相应的 PCB封装 转成Allegro的需求，对我来说主要有以下几种情况：

1. 立创EDA上元器件封装只支持导出AD格式，想在Cadence中使用需要AD转Cadence
2. 国内有些厂家只提供AD格式的元器件封装，这可能跟AD在国内比较流行有关
3. 借鉴一些AD绘制的旧板上的元器件封装

AD原理图符号库的格式是xx.SchLib，Orcad的原理图符号库格式是xx.OLB，目前无法实现SchLib直接转成OLB，而是通过AD原理图转Orcad原理图，再提取出符号库这种方法间接实现转换。步骤如下：

1.1 打开包含待转元器件符号的AD原理图

如果手头只是SchLib库文件，则需要新建原理图，加载库，然后将元器件放上去。

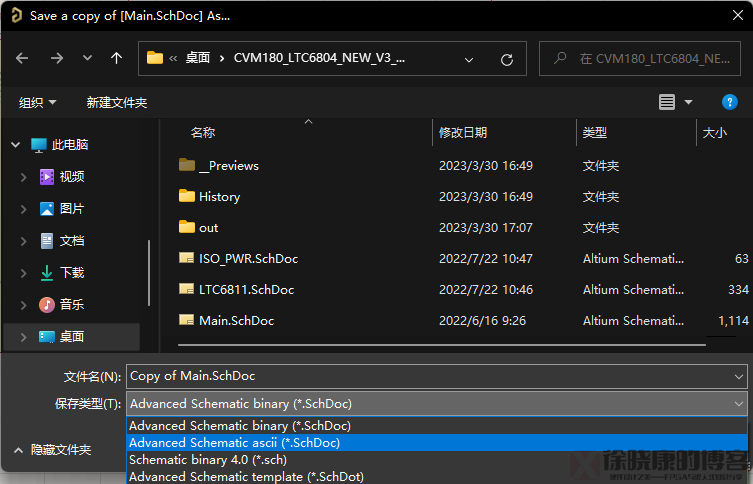

1.2 文件 -> 保存副本为 -> ascii格式原理图

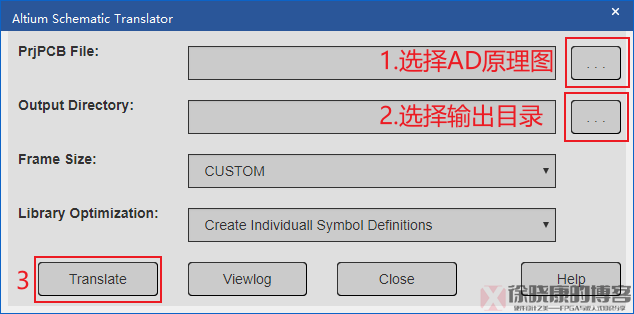

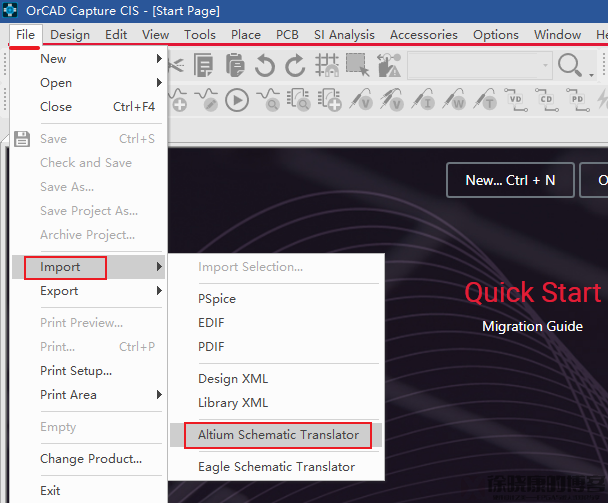

1.3 打开Orcad，File -> Import -> Altium Schematic Translator

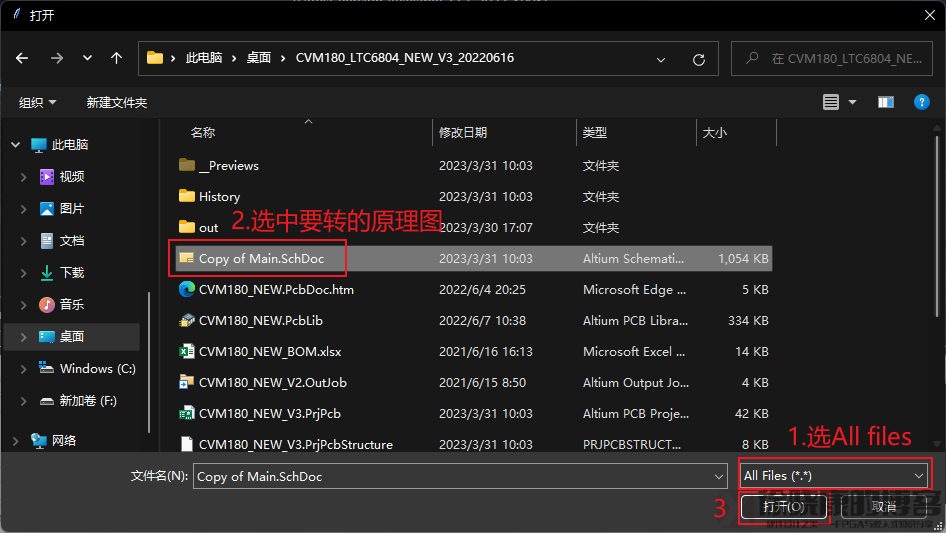

选择要转的AD ascii格式的原理图 -> 选择输出目录 -> Translate。

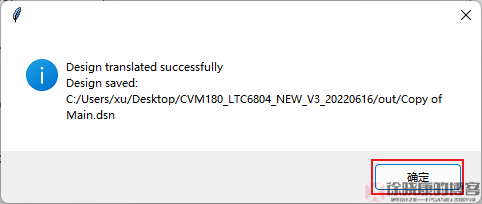

原理图转换成功。

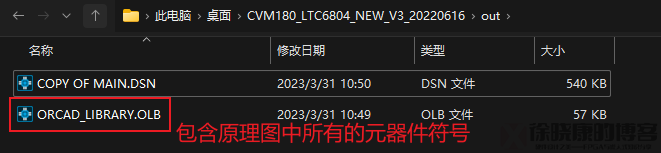

1.4 在输出目录中找到OLB文件，原理图符号就在OLB中

AD的PCB封装库格式是xx.PcbLib，Allegro的PCB封装库格式是xx.dra，目前无法实现PcbLib直接转成dra，而是通过AD PCB转Allegro PCB，再提取出封装库这种方法间接实现转换。步骤如下：

2.1 打开包含待转元器件封装的AD PCB文件

如果手头只有PcbLib库文件，则需要新建PCB，加载库，然后将元器件放上去。

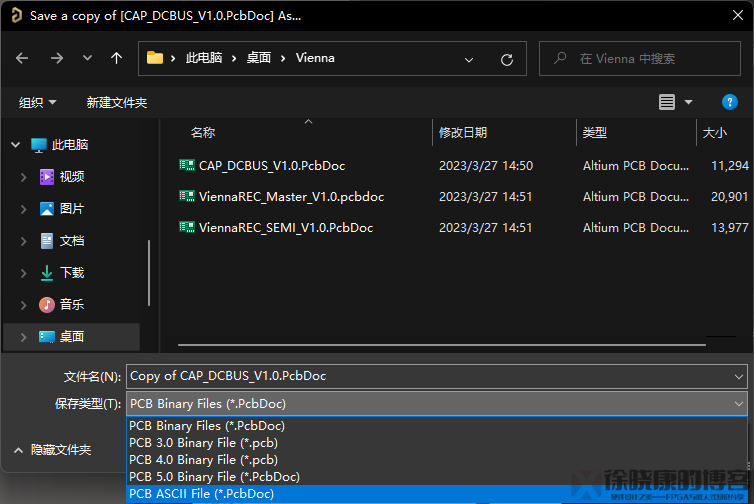

2.2 文件 -> 保存副本为 -> ascii格式PCB

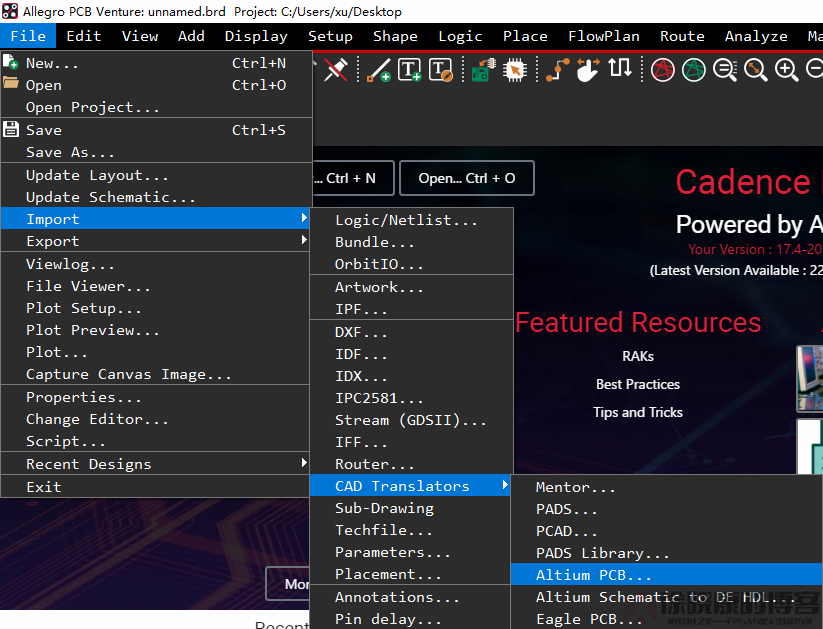

2.3 打开Allegro，File -> Import -> CAD Translators -> Altium PCB

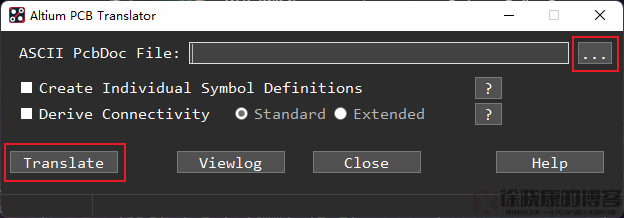

2.4 添加ASCII PcbDoc文件 -> Translate

转换后会生成unnamed.brd文件。

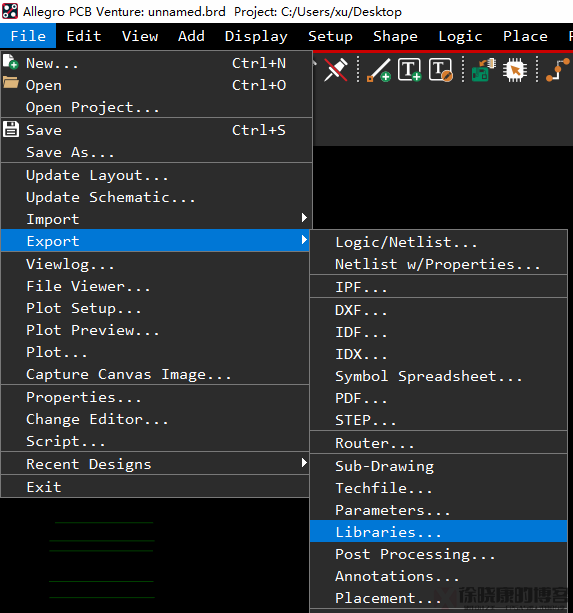

2.5 File -> Export -> Libraries…，导出库文件

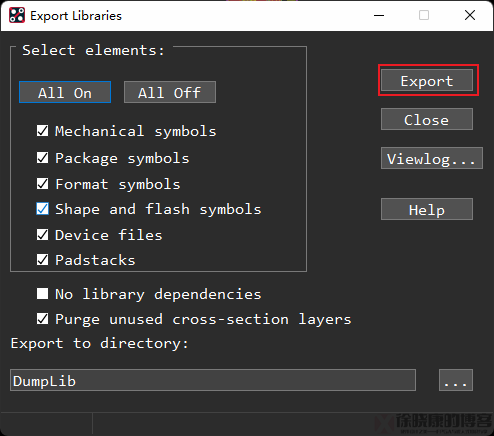

选择要导出的封装 类  型，指定导出的目录。

2.6 在导出的目录中找到封装和对应的焊盘

完成。
