Cadence原理图复用：基于CIS的模块复用教程

关于allegro模块复用问题

孙海峰在使用Allegro PCB进行复杂电路设计时候，往往会遇到一部分电路被反复使用的情况，设计者可以按照之前的经验很快的做出相同的设计，但是这无疑浪费了不少时间。尤其对于大规模复杂设计，如果设计者浪费时间在反复的工作上，这是严重的损失。Allegro PCB允许设计者一开始就将复用模块设计好，以后只要直接调用复用模块就可以直接用以设计更复杂的电路板了。

这对于大规模集成设计无疑是非常好的选择，它不仅让设计者不必花费时间在相同模块反复设计上，更有利于电路的模块化设计和团队合作设计。

接下来我从Allegro PCB出发，详细阐述模块复用设计的具体步骤。

一、设计复用模块

首先在复杂设计之初，确定复用模块，然后对它进行设计。复用模块的设计与普通PCB设计流程相似，包括原理图设计，DRC检查，导出网表，PCB设计和原理图反标的整个流程。

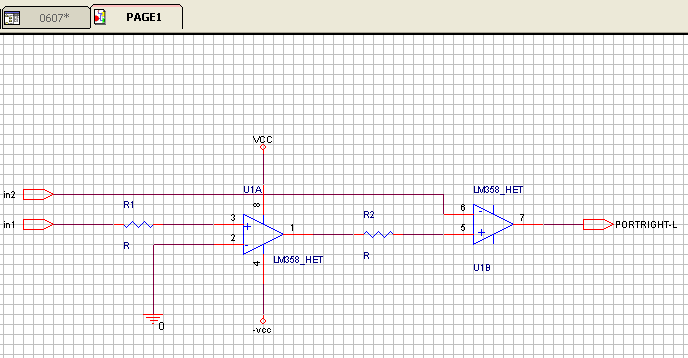

1、在Capture页面中画好复用模块的原理图，设定好元件封装，完成DRC 检查，做好元件编号等原理图设计如下图；

注意：检查元件属性是否设为current properties，其它设定可能出错。

2、对设计执行Tools/Annotate进行原理图标注，在PCB Editor Reuse选项卡中勾选Generate reuse module，Renumber design for using modules，选中Unconditional如下图。

 相关资源： Cadence基于CIS的模块复用.doc
