Cadence学习之路(六):元器件封装绘制教程

阅读数 37
点赞 0
article_banner

一、准备工作

首先查看芯片手册中的封装尺寸图,确定封装焊盘坐标位置,以便我们绘制封装。下面以STM32F411芯片的UFQFPN48型封装为例:

引脚 大小:0.3x1.2mm;左下角第一个引脚坐标为(-2.75mm,-3.7mm)

二、新建封装文件

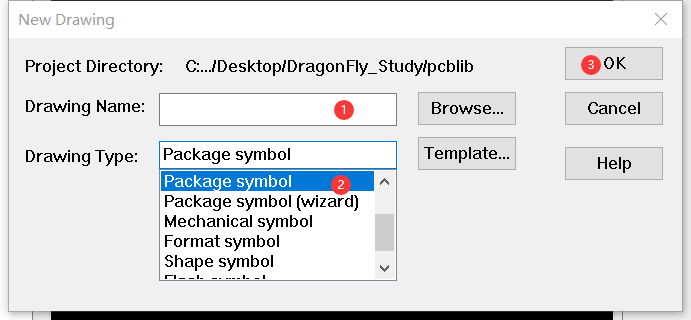

创建封装文件

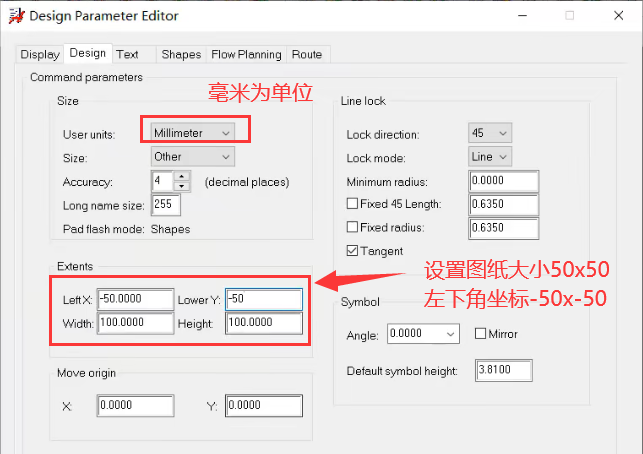

2.1 绘图 前的参数设置

setup-- Design Parameter  Editor--Design

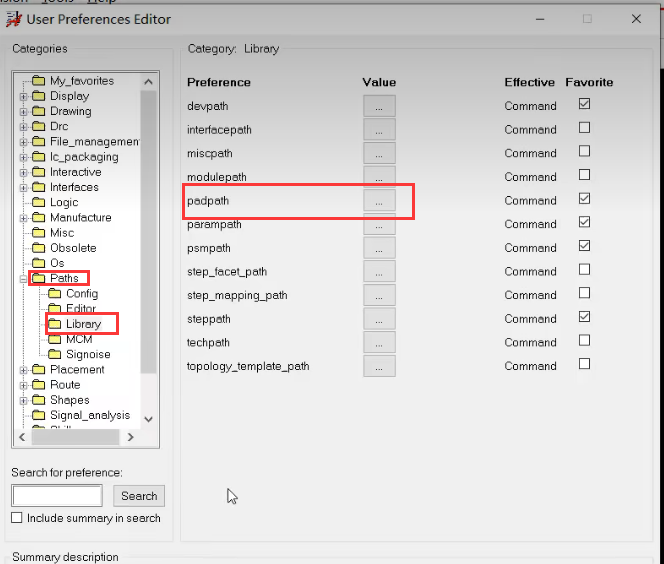

2.2    设置焊盘路径

setup--user Preference--Path--Library

系统 默认路径删除,不然会混在一起,后面需要在添加回来

三、放置焊盘

两种方法放置焊盘:①Layout--Pins   ②Add pin
免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
