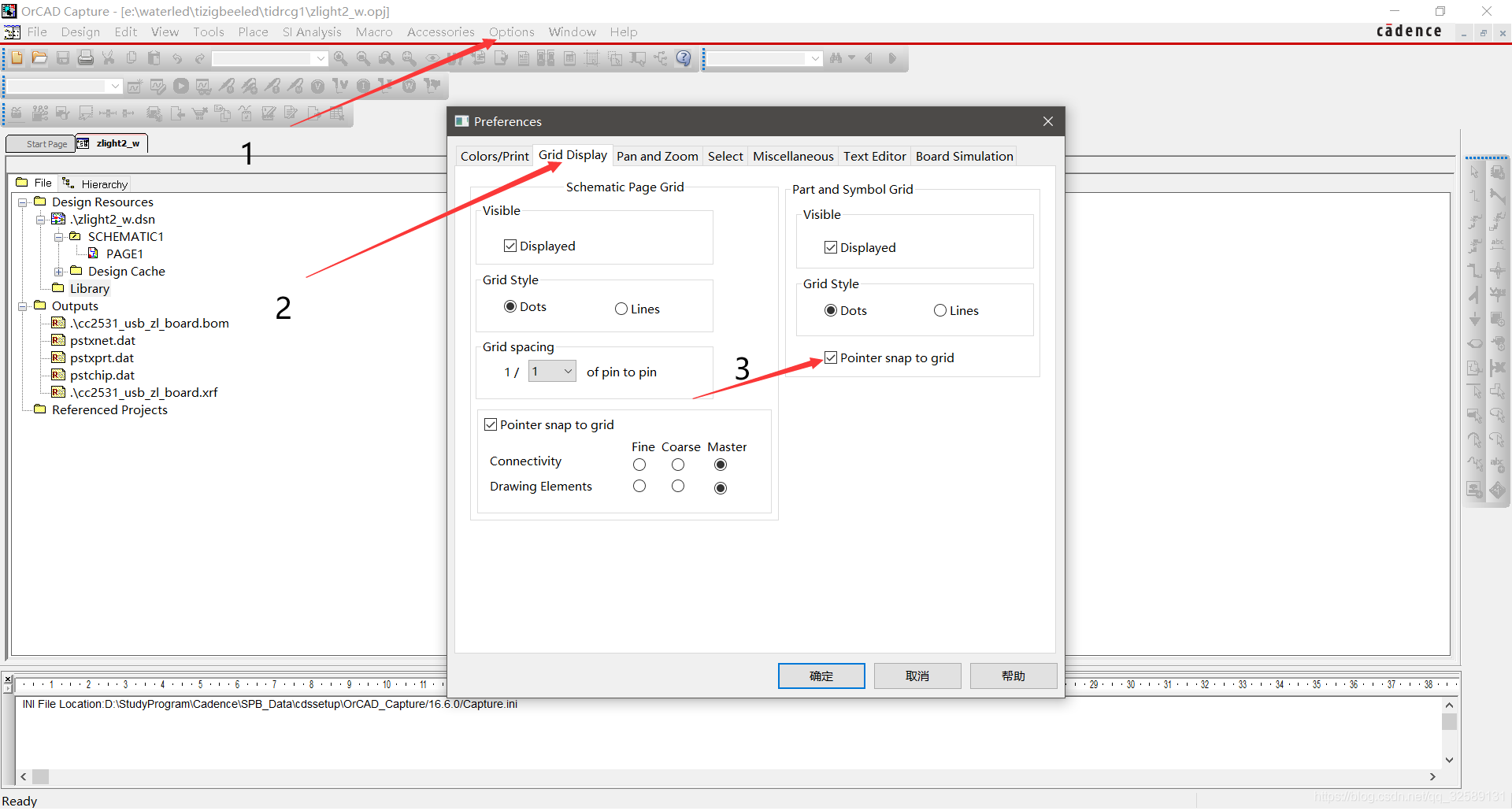

1 Options / part properties
2

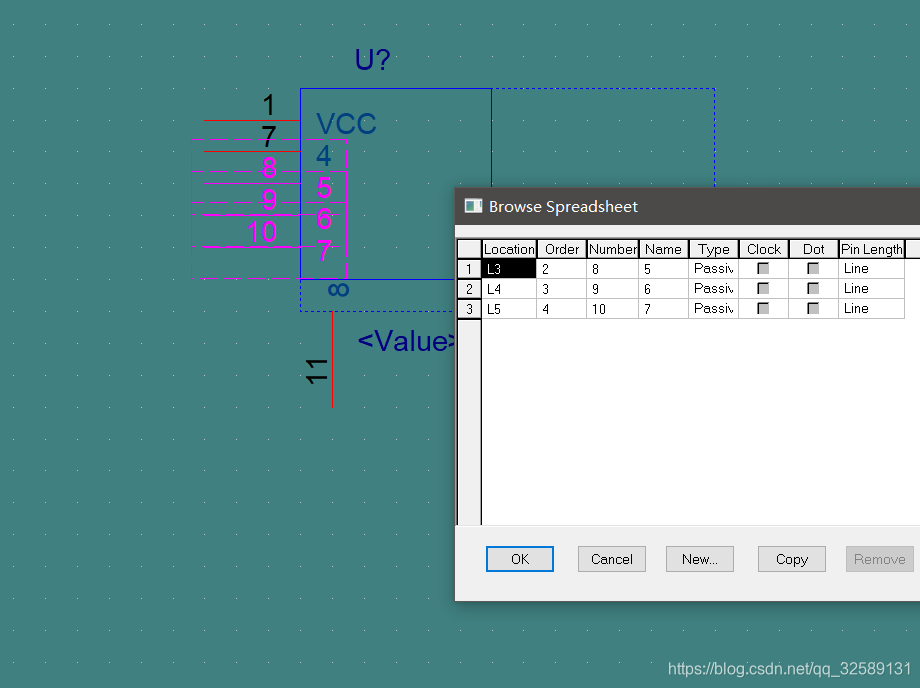

选中部分引脚,右键edit properties,统一修改

于争cadence第4讲11.12


双击芯片

按p

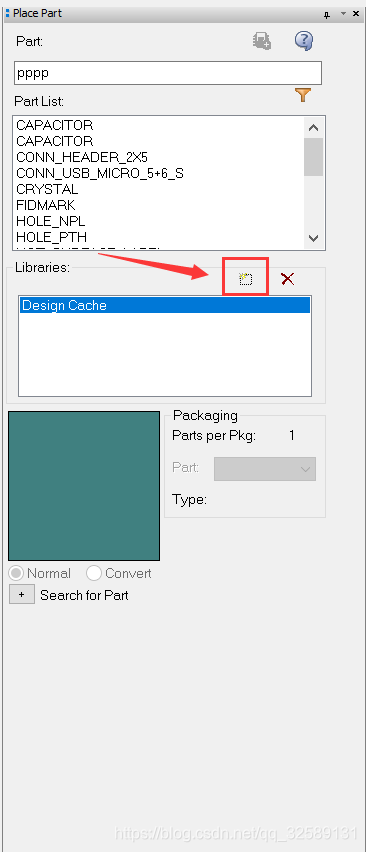

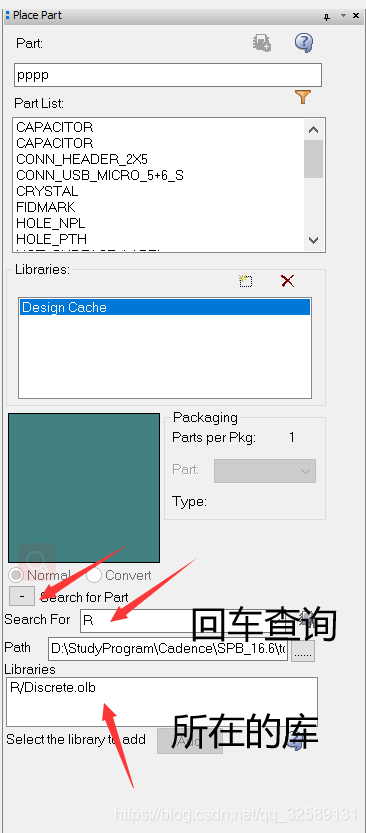

官方库Cadence\SPB_16.6\tools\capture\library\discrete.olb
电阻 Rl

按R
鼠标左键双击
按住shift
////2020/5/19
第七集

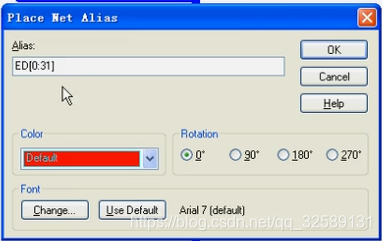

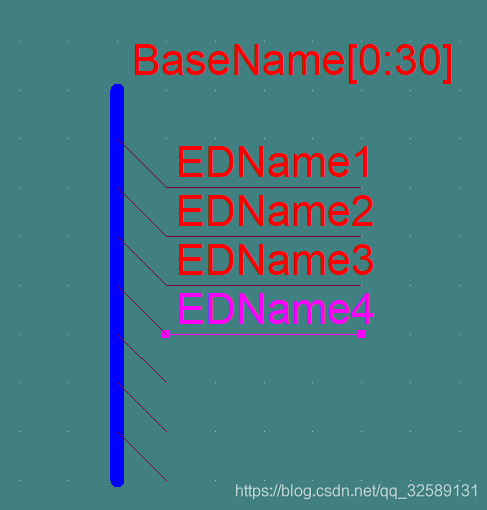

按 B =》按N(总线出口名称) =》
note 1basename与[]之间不能有空格 2basename不能以数字结尾
按 E =》按F4(垂直)重复 =》按W连线 =》按N对每一天入口取名 =》 F4垂直重复

方法1 选中wire和net,按住ctrl键往下托
方法2 选中wire和net,按F4复制

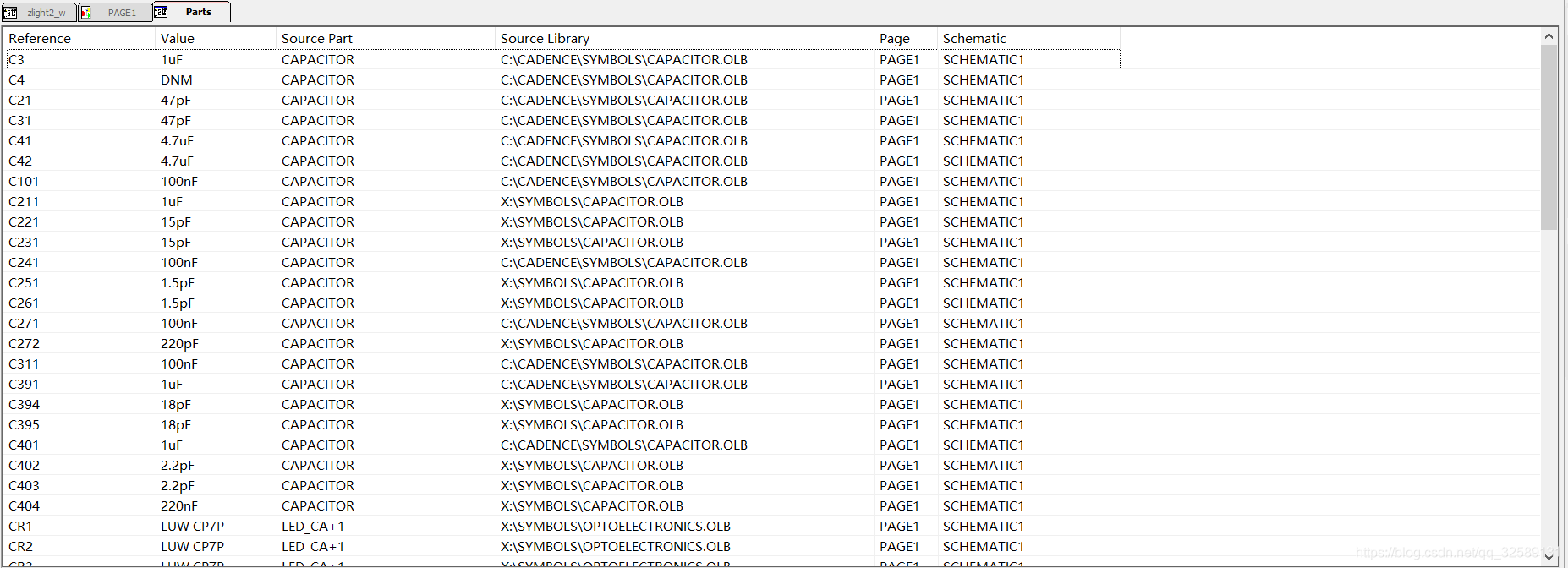

选中原理图 =》 edit =》 browse =》 parts

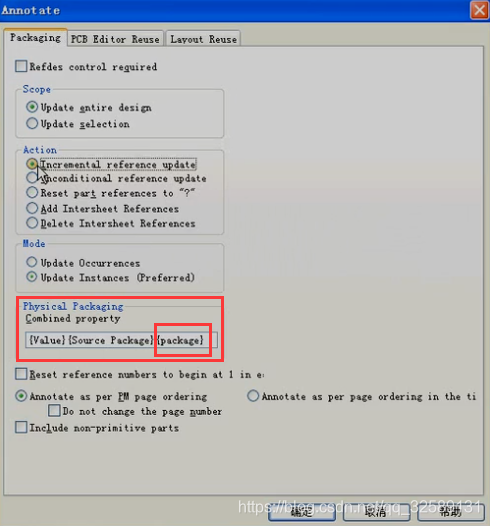

选择工程的dsn文件=》Tools=》Annotate(注释)
////2020/5/19
找到Design cache=》右击=》replace cache
update cache 等同于replace cache 替换自己
edit =》 mirror
双击元件 =》鼠标放在表格第一栏=》鼠标右键=》pivot( 以……为中心旋转)
第十三讲
双击元件=》修改属性footprint添加对应封装名
option =》 package properties =》PCB footprint

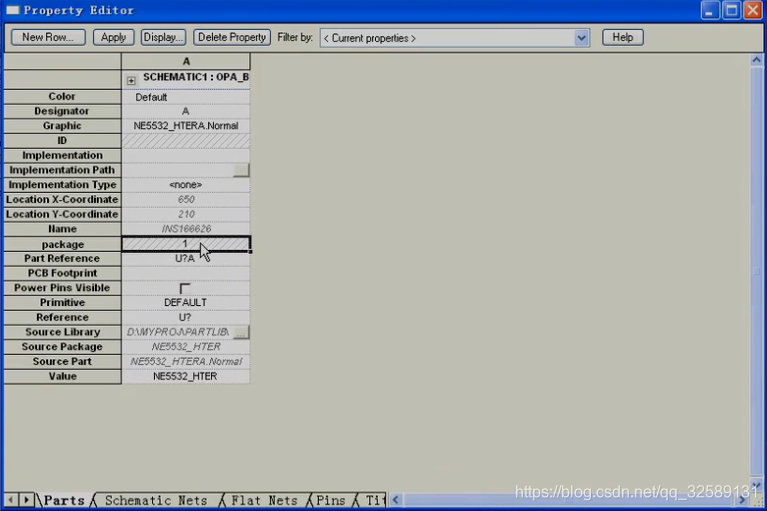

选中要修改的大量元件=》右键edit properties
选择原理图=》鼠标右键edit object properties
第十四讲
选中工程文件dsn文件=》tools =》create netlist =》PCB editor
选中整个工程dsn=》reports=》 CIS bill of Materials=》standard
选中原理图=》右键=》schematic page properties => grid reference
