1. 前言

今天介绍一种原理图模块化的方式，初衷是为了省去多个简单原理图工程对应的PCB的设计费，将多个原理图转化为多个子模块，放在一个工程中。

   使用的原理图软件：Cadence 16.6

   使用的PCB软件：Allegro 16.6

2.实现方式

将多个原理图工程模块化使用，主要包括几个步骤：建立子模块原理图，生成子模块，调用子模块，生成原理图网表，导入PCB。

   下面对这几个步骤分别说明。

2.1 建立子模块

2.2.1 建立单个子模块

在常规的原理图基础上加层级接口对外输出，下图中将电源芯片的输入输出GND接口引出。


   对于这个层级接口，cadence中有三种:


   三种对应的属性如下：


   左右两边突出的是双向的（可输入也可输出），左边突出的是输入输出特性的，长方形的是无极性的。选择哪一种接口，取决于芯片的 引脚 特性，两者需要保持一致，否则在电气检查时会报错。

   我个人建议选passive无极性 类  型的，比较通用，即使是芯片Vin/GND的属性是POWER也不会出错。

2.2.1 建立多个子模块

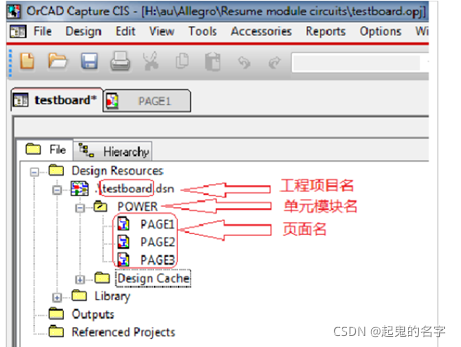

建立单个子模块时，有一个工程，一个模块名，一个原理图页面，如下图所示：

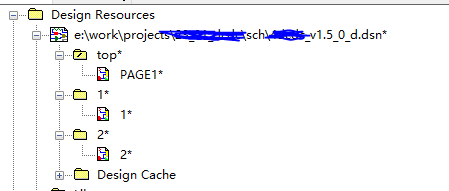

   但是当要建立多个子模块时，若在一个工程下，就要建立多个模块名，每一个模块下分别建立原理图。下图中有三个模块，模块1,2是要使用的子模块，模块top是要调用1,2模块的顶层模块。

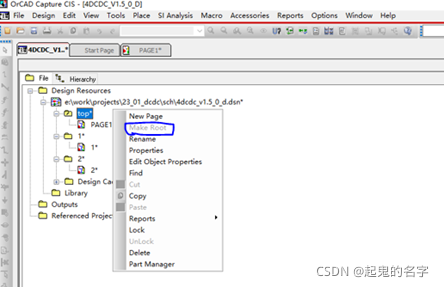

   注意在调用子模块时，需要把顶层模块make root,否则在顶层模块的page页面找不到子模块。

2.2 生成子模块

建立子模块后，做如下操作生成子模块：

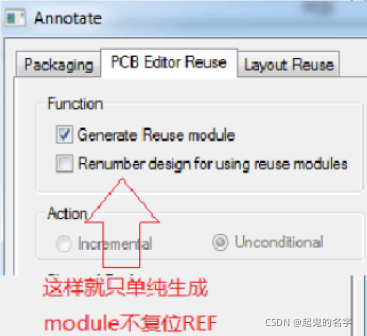

   选中dsn-annotate-pcb editor reuse-generate reuse mode

2.3 调用子模块

在顶层原理图中，调用子模块：

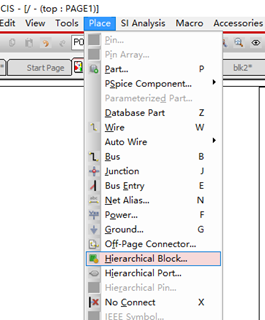

   place >> herarhical block

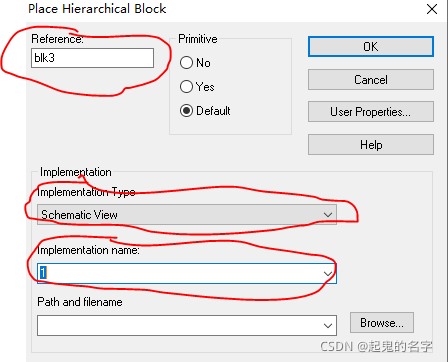

   给添加的block命名，并且寻找子模块（下拉箭头中可选择），如选择子模块1。

。

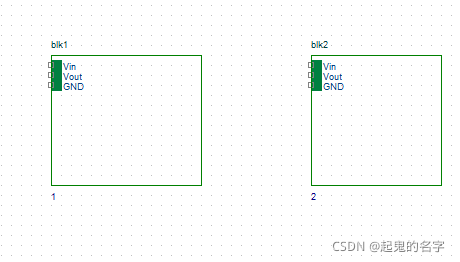

   多次重复操作，调用多个模块，下面是调用的1，2子模块的原理图。

2.4 生成原理图网表

在生成原理图网表之前，需要保证原理图电气检查时，没有错误。但前面步骤中，即使子模块原理图无误，也有可能出现一种错误，即子模块中元件命名一致，所以需要给子模块中的元件重命名。

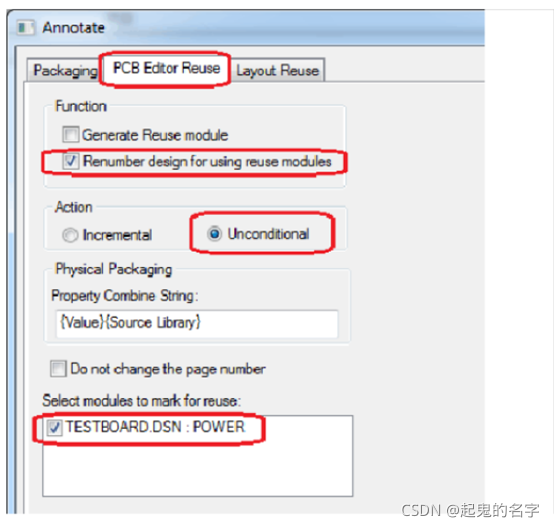

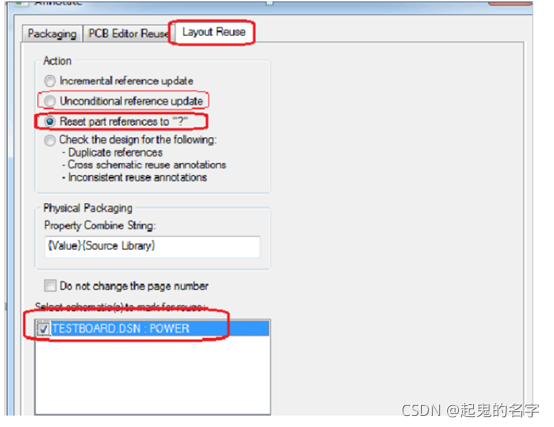

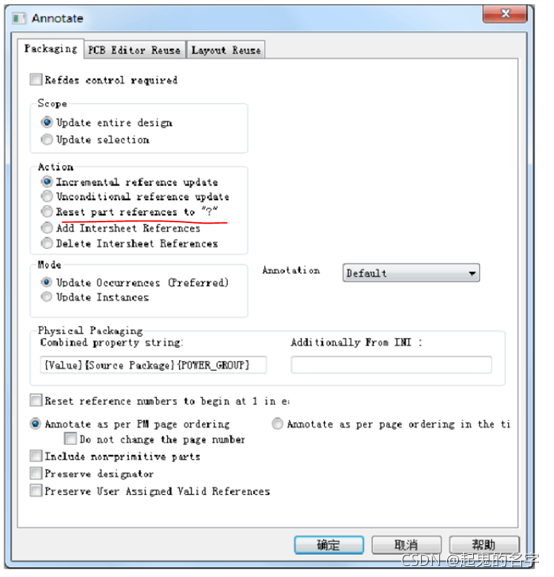

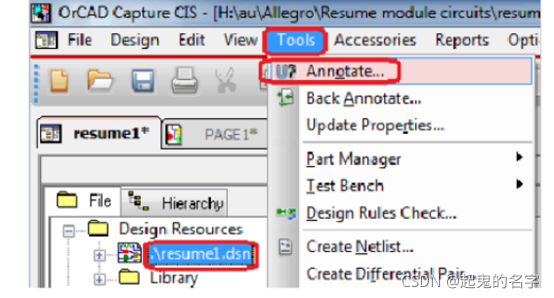

   选中工程后，先将原来的命名复位为？，后给其重命名，如下图所示。


   PCB的使用中也要重新命名。

然后进行电气检查，无误后，生成网表。

2.5 导入PCB

将网表导入到新PCB中，若封装都无误，可以进行布局布线了，此时你会发现，子模块电源地都是按block分开的，实现了多个原理图模块化使用。

3. 补充

1）注意模块电源和地的区分

   电源和地是 全局变量  ，有两种方式将其分开

• 给每个模块的电源和地都加上接口端子，地包括信号地，大地，功率地等。
• 给模块的电源和地分别命名

      2）原理图变更后同步更新模块端子

      每个模块原理图更新后，在模块右键synchronize up，同步在模块顶层界面。
•
