Cadence路径设置方法

Cadence路径设置

• Cadence原理图、封装库下载地址
• Cadence PCB Editor路径设置
• Cadence Capture CIS路径设置
• 修改配置文件 效果展示 使用限制

• Windows 10企业版
• 软件版本：


Cadence原理图、 封装库 下载地址

• 对于无Cadence封装库的小伙伴，可通过Cadence原理图、封装库下载封装库


Cadence PCB Editor路径设置

• 启动 Cadence PCB Editor >> Allegro PCB Designer >>
• Setup >> User Preferences... >> >Paths >> Library
• 需要设置路径的项（以下所描述路径均为相对封装库的路径）：


Cadence Capture CIS路径设置

• 硬件开发时，可能会遇到原理图元件与封装元件PIN不对应的情况
• 若可在原理图中快速核对原理图元件与PCB元件PIN脚是否对应，则可缩短硬件开发周期

修改配置文件

• 打开Cadence Capture CIS
• Session Log：INI File Location: C:\API\Cadence\SPB_Data\cdssetup\OrCAD_Capture/17.4.0/capture.ini，复制文件地址信息
• +
• +
• Enter
• 找到第5-6行：

• 把第6行中的路径修改为 dra 文件路径

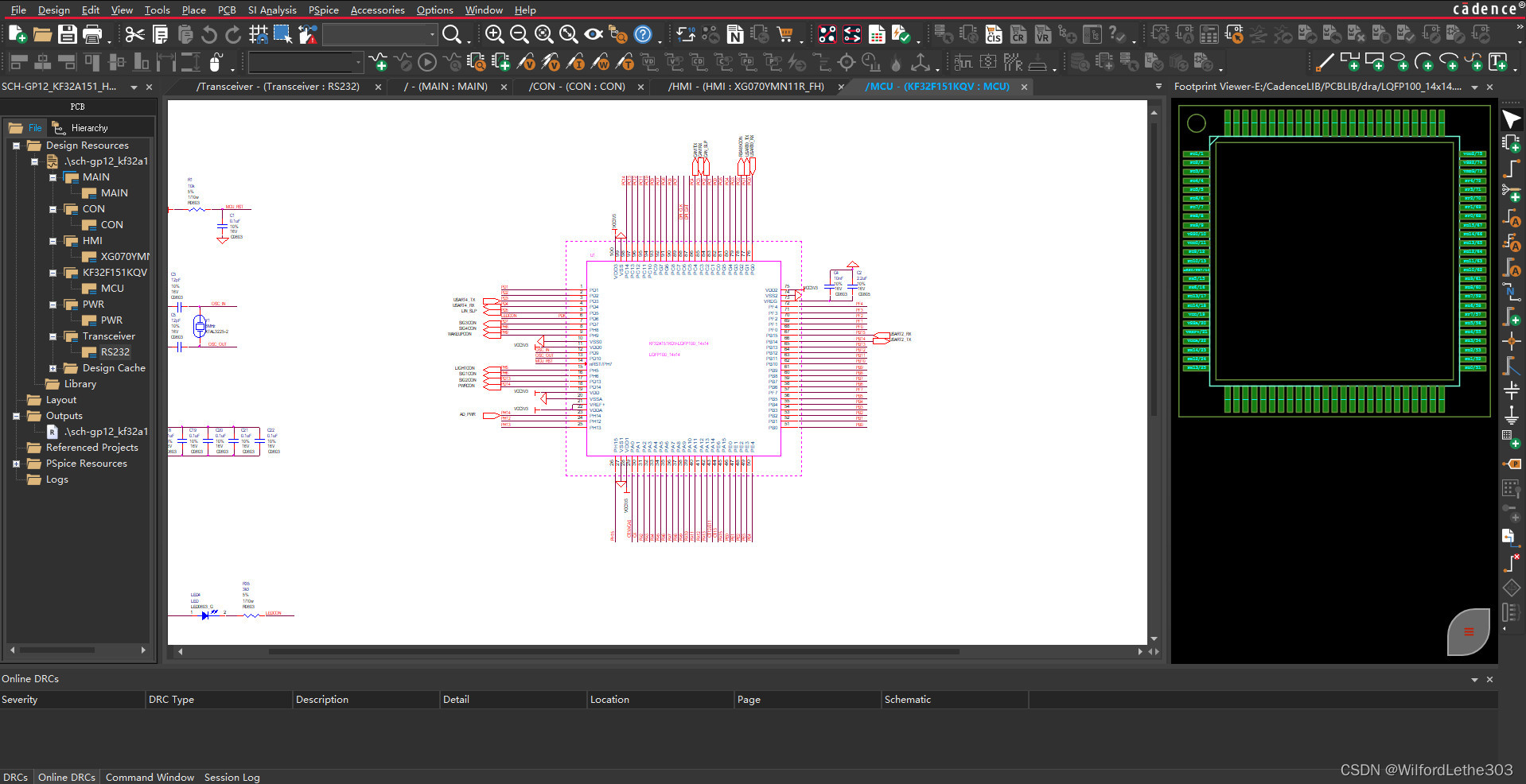

效果展示

• 原理图中  选中元件
• >> Show Footprint >> 此时原理图进入 Footprint Viewer 模式
• 单击元件即可查看核对元件的封装
• 关闭 Footprint Viewer 模式即可回到原理图编辑界面


使用限制

• 对于不规则图形封装显示的兼容性不足

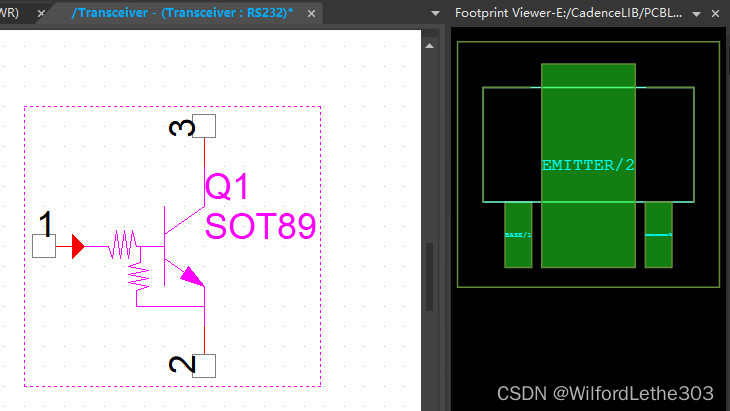

• Capture CIS中查看SOT89封装

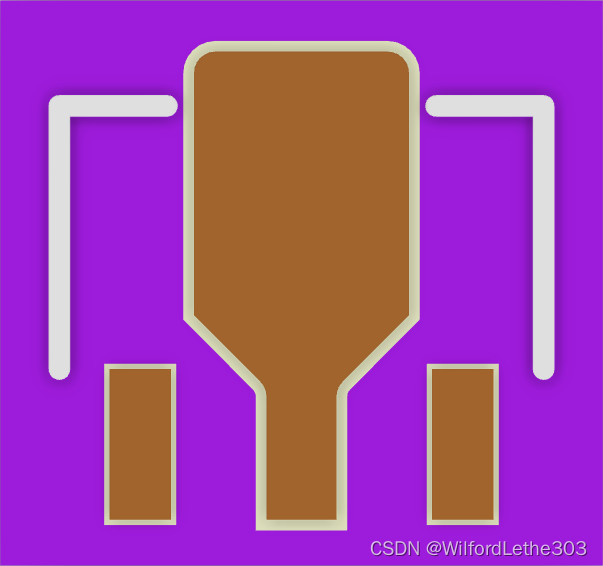

• Allegro 3D Canvas中查看SOT89封装

•
