硬件学习软件Cadence day03：焊盘制作教程

1.文章内容：

1. 贴片式电容 的焊盘制作，     （型号 c0603 ）

2. 贴片式电阻 的焊盘制作，     （型号 r0603 ）

3. 安规式电容 的焊盘之所，    （这个就是 有一个电容，插入一个搞好的孔里面 ）

 有脚的！！

4.stm32f407ZET6 的焊盘制作，

2.贴片式电容 的焊盘制作，PCB封装绘制  （型号 c0603）

元器件封装  网上的格式  他们说  字母一般是小写！！

1. 封装元器件  我们需要规格书

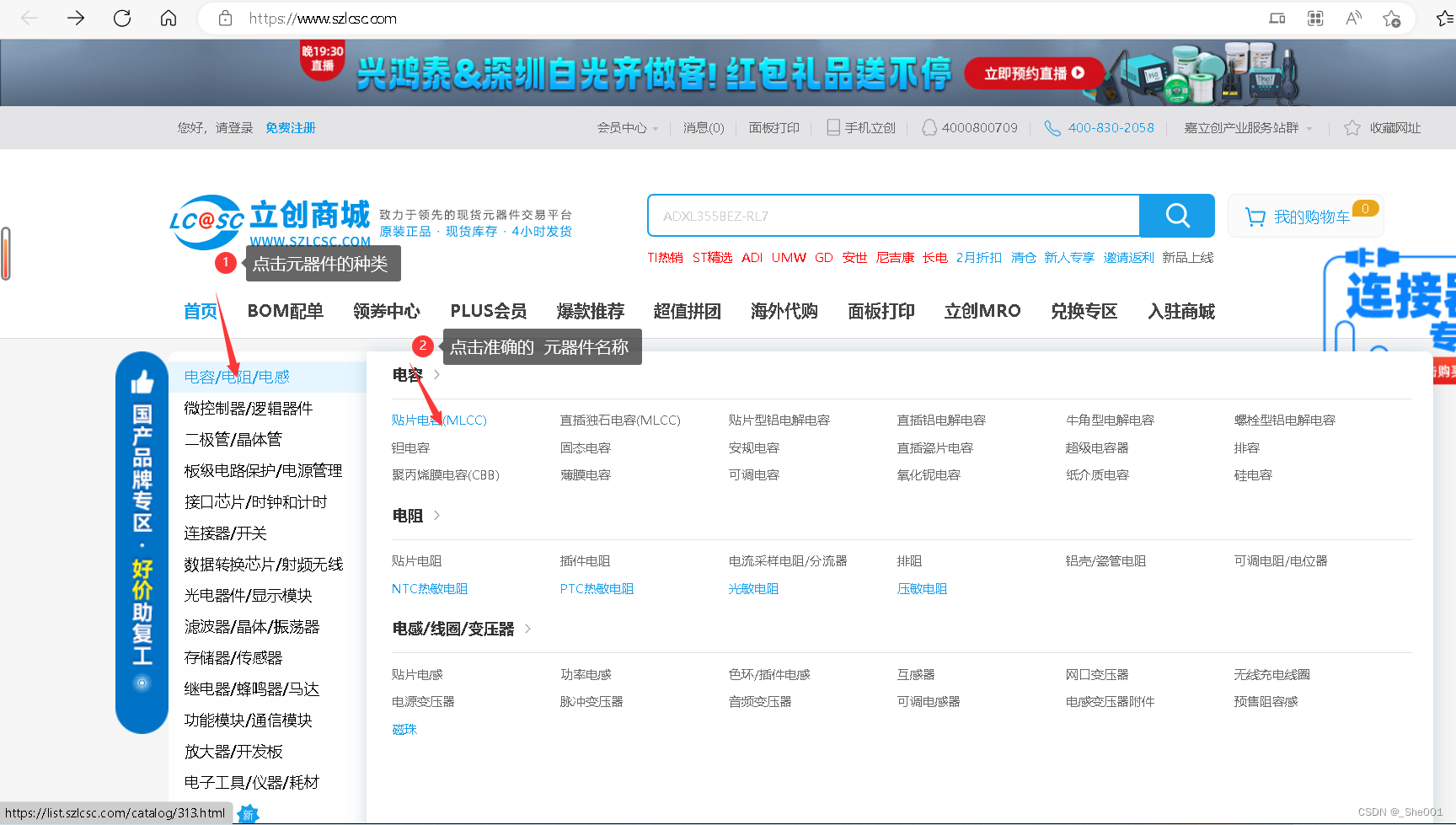

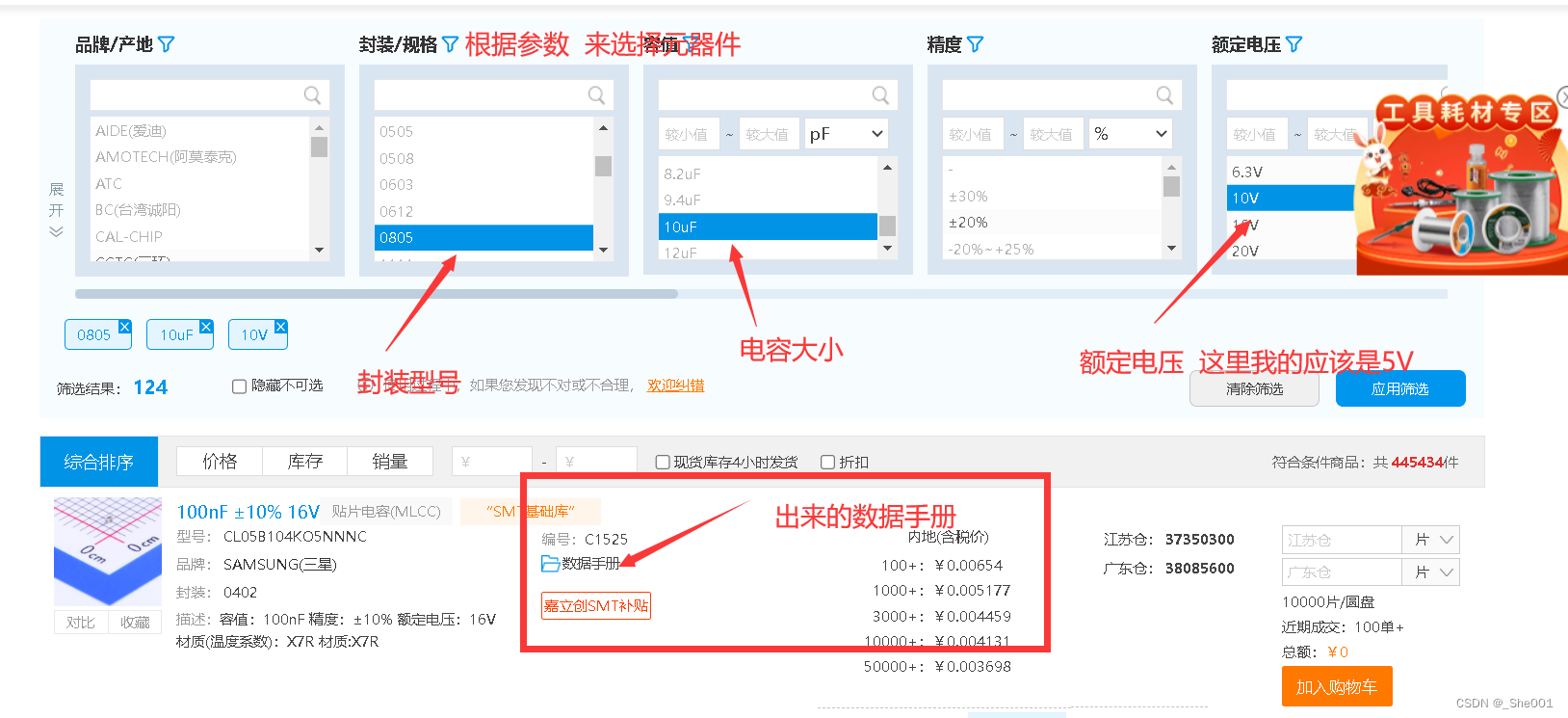

一个   链接  ：立创商城_电子元器件采购网上商城_致力于领先的现货元器件交易平台-嘉立创电子商城 (szlcsc.com)

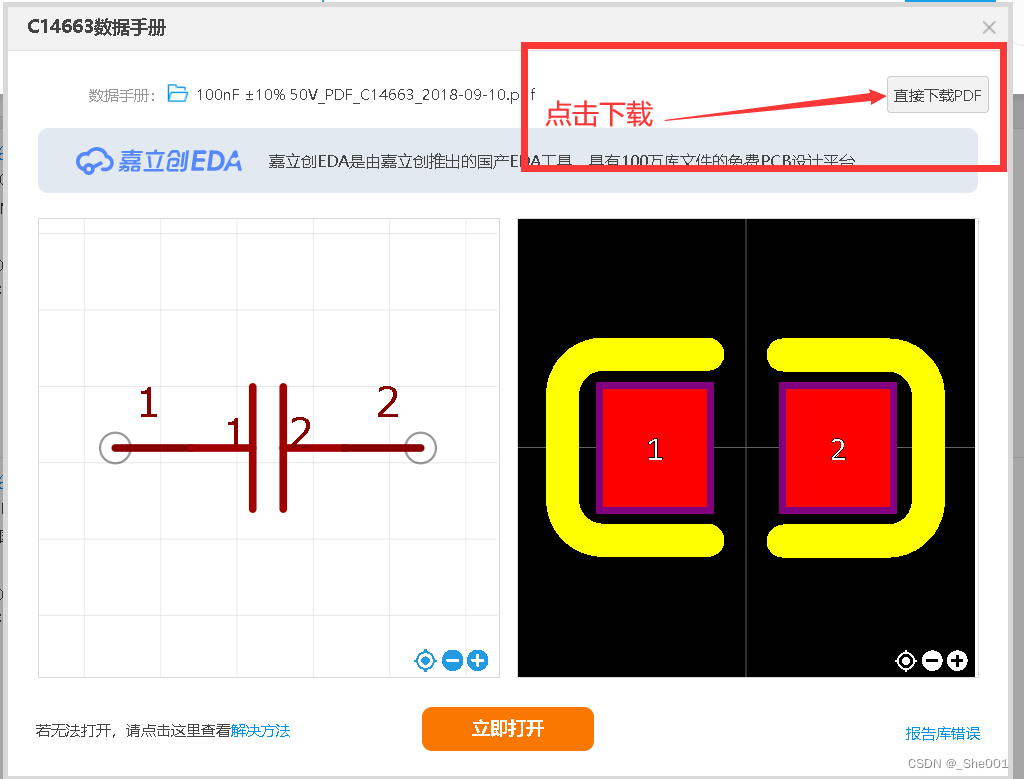

2. 获取 贴片式电容 （c0603 的规格书）

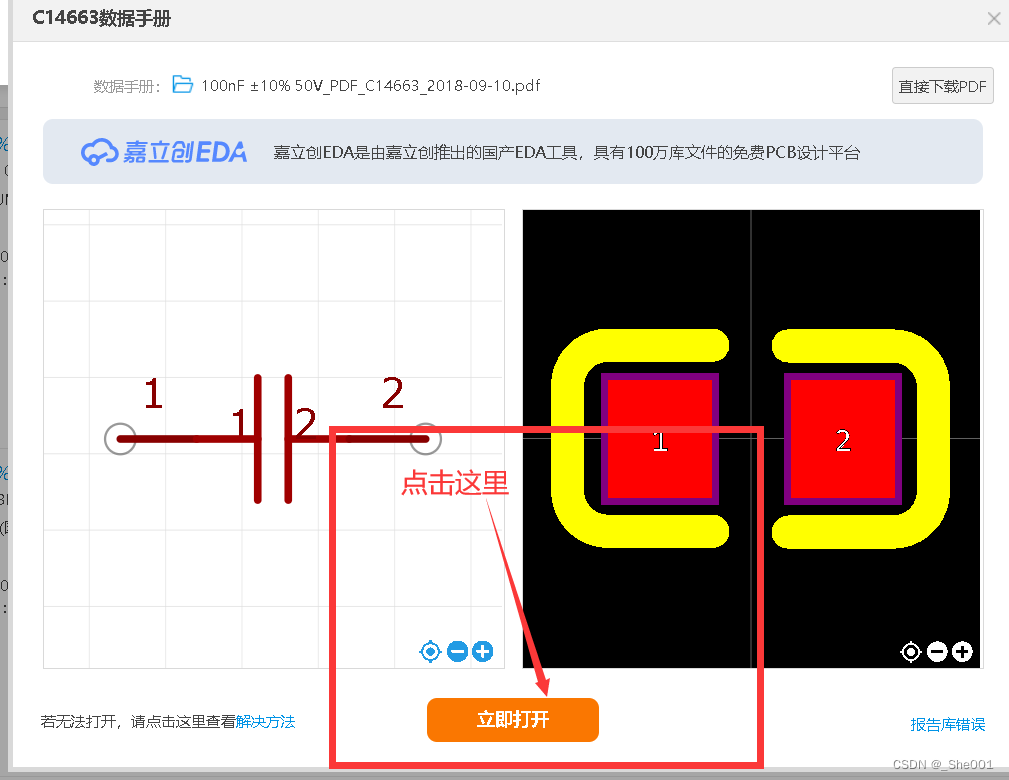

还有一种更加简单的办法：

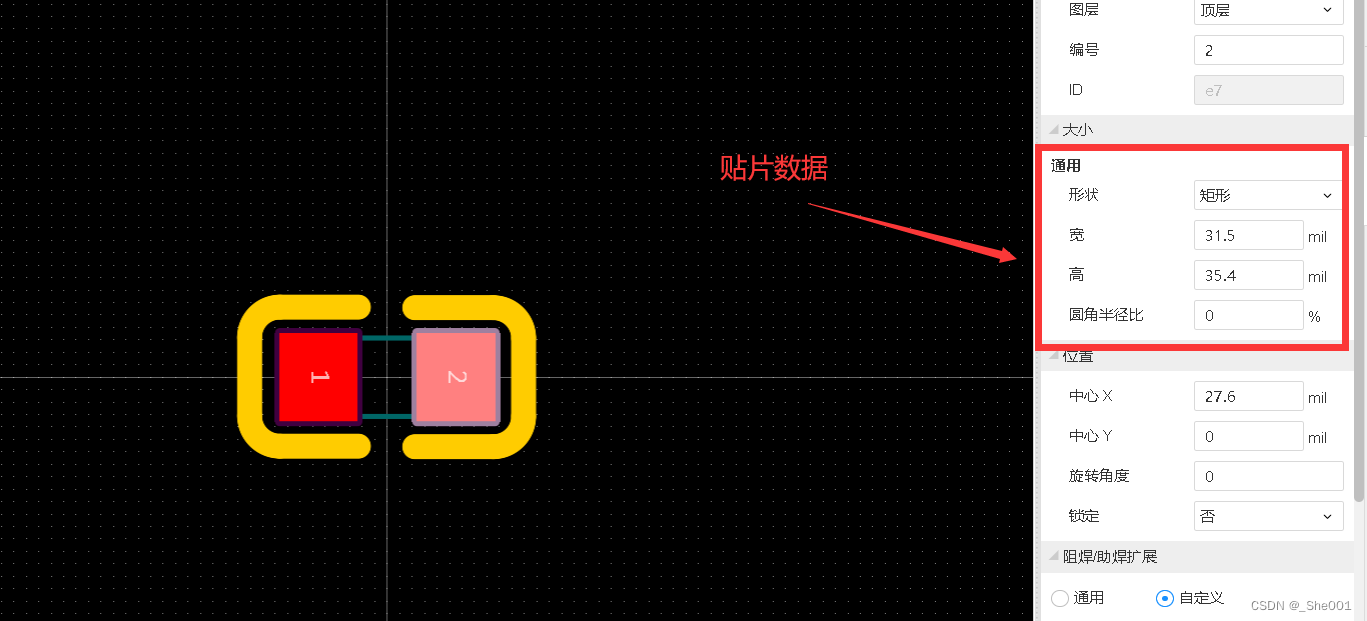

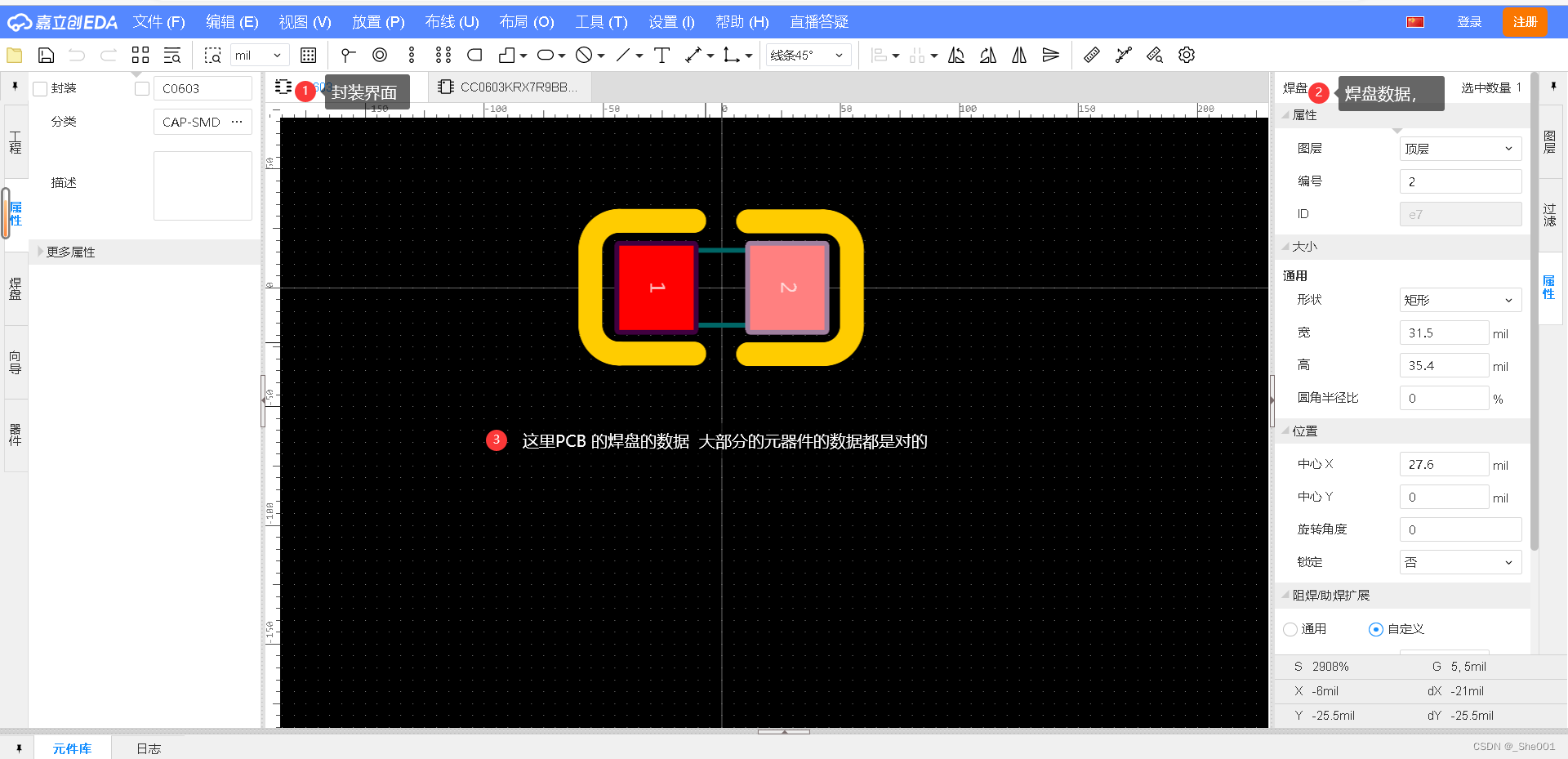

从下面图片可以发现  焊盘的数据，与 封装电容的数据。

3. 接下来我们制作焊盘， （c0603 ）

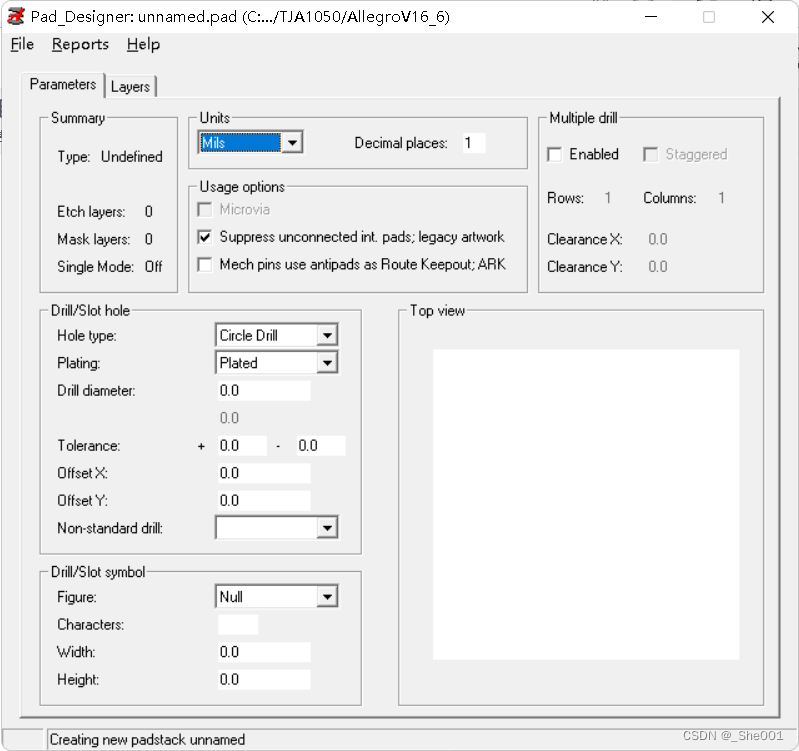

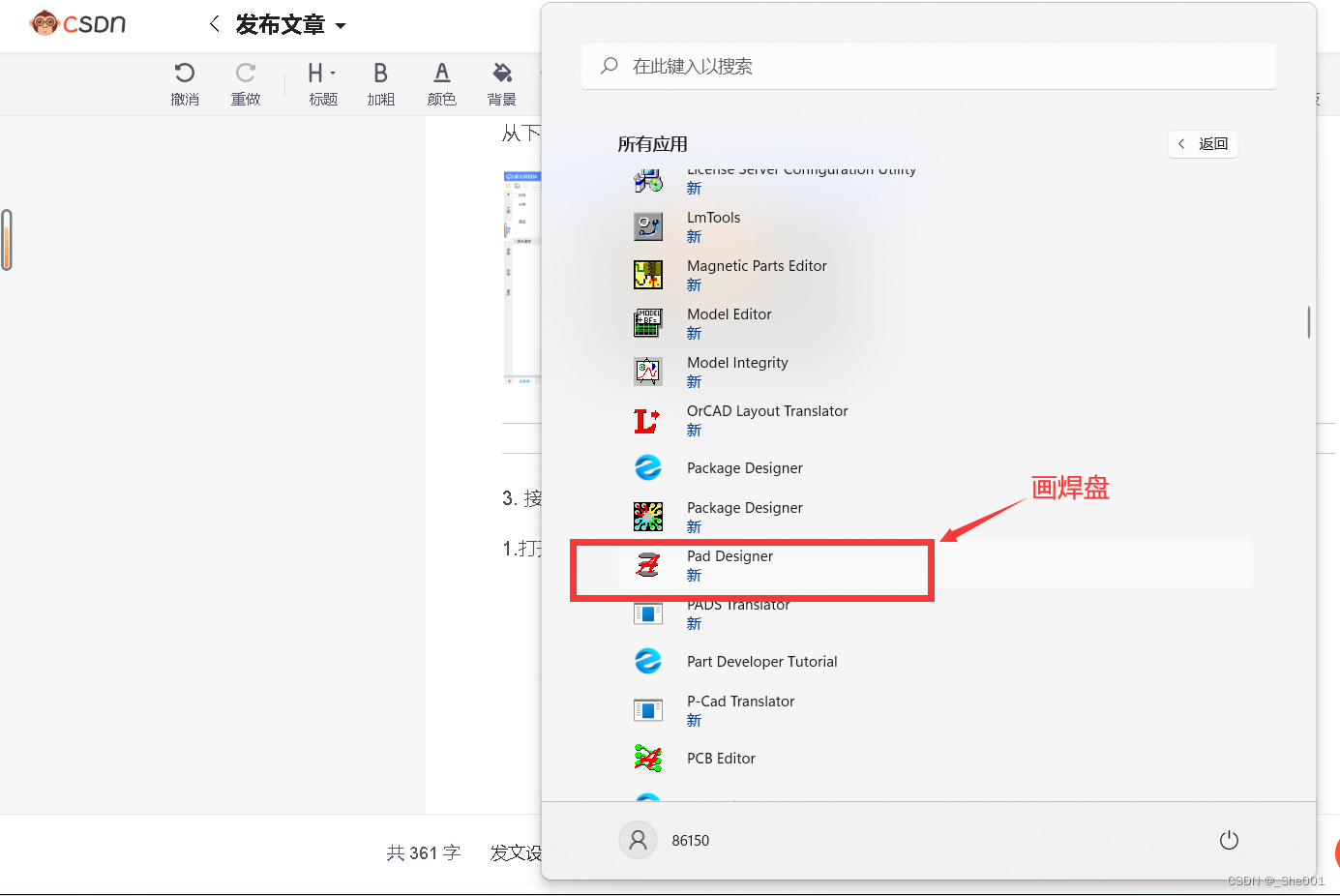

1.打开工具

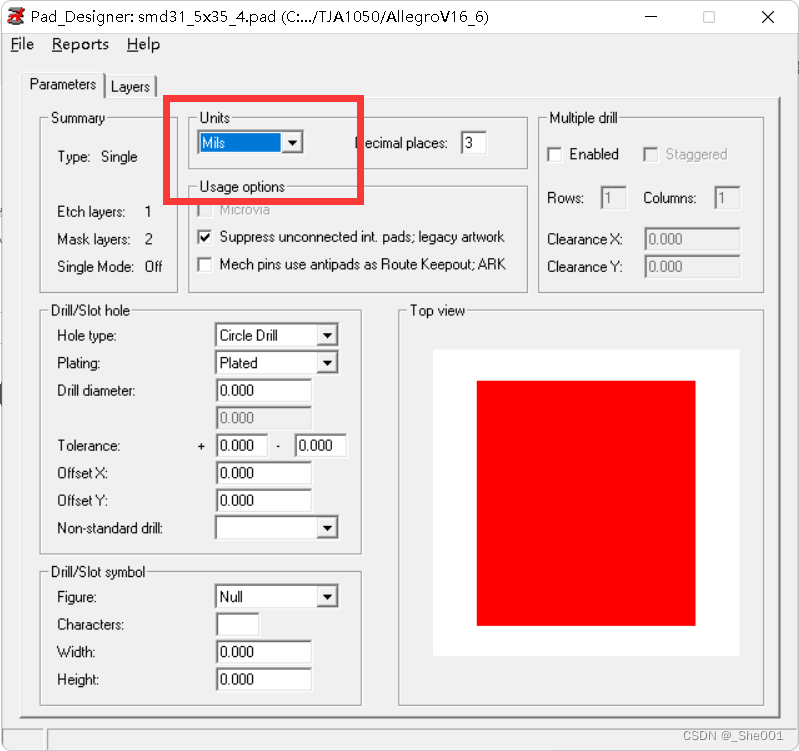

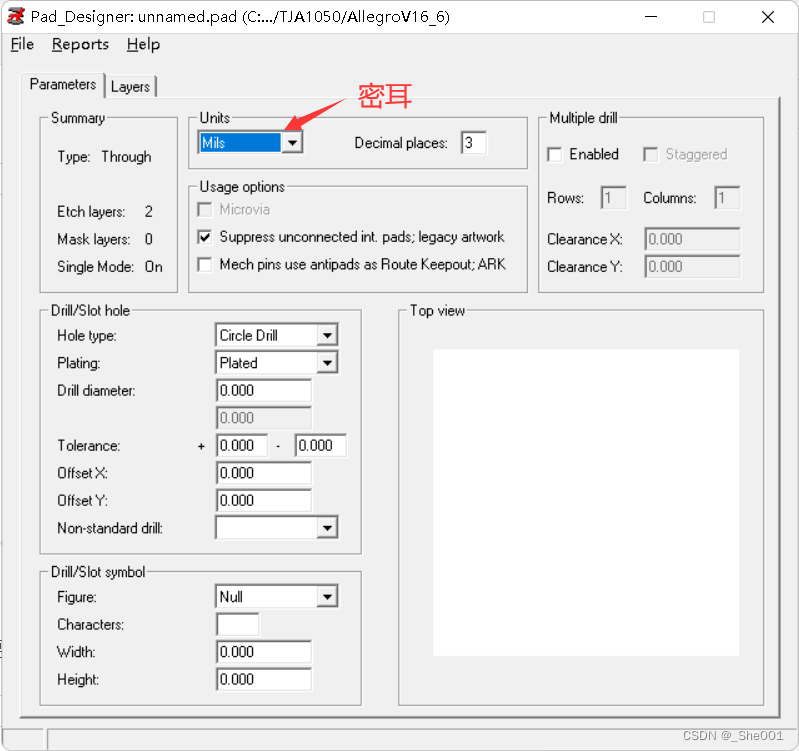

2.首先选择单位， 焊盘的 单位

因为表贴的电容，没有空洞，所以我们的不要填

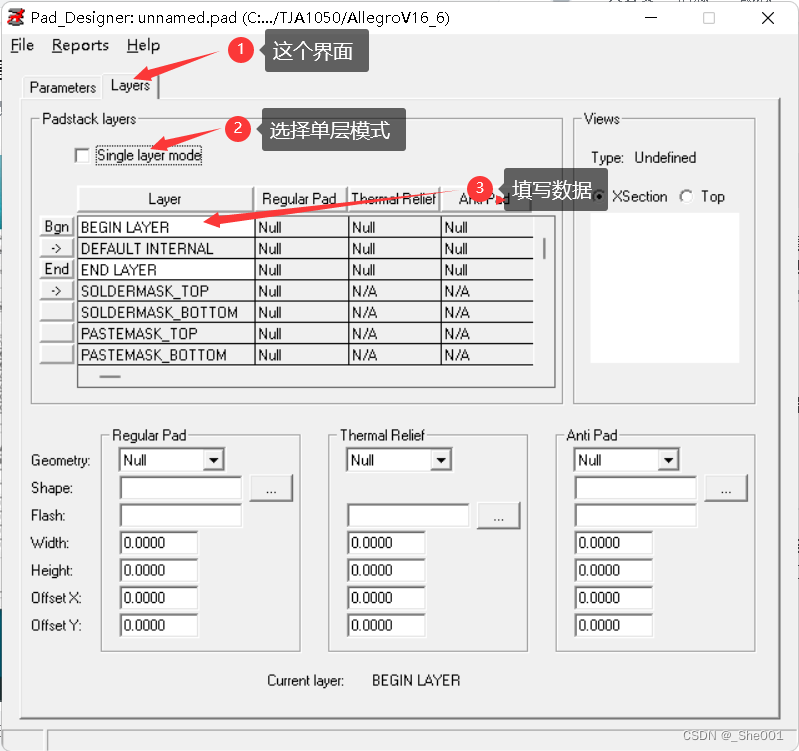

3. 制作表面的贴片

begin layer  ：开始层，如果是通孔焊盘的话，一般指top层；

   default internal：中间层，4层板或大于4层板时，除了top层和bottom层外的其他布线层和电源层；

   end layer：结束层，如果是通孔焊盘的话，一般指bottom层；

   soldmask_top：顶层阻焊层；其实就是绿油层。

   pastemask_top：顶层助焊层；使用这层做钢网，用在贴片焊接上。

   filmmask_top：预留层，用于添加用户自定义信息。

全面一点：：

Begin Layer为起始层,

Default Internal为默认内层,

End Layer为结束层,

SolderMask_Top为顶层阻焊

SolderMask_Bottom为底层阻焊

PasteMask_Top为顶层助焊，

PasteMask Bottom为底层助焊;

Regular Pad为正常焊盘大小值,

Thermal Relief为热焊盘大小值,

Anti Pad为隔离大小值.

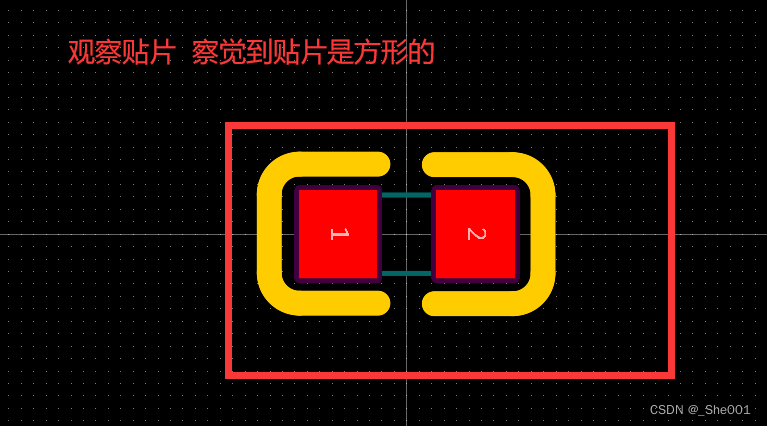

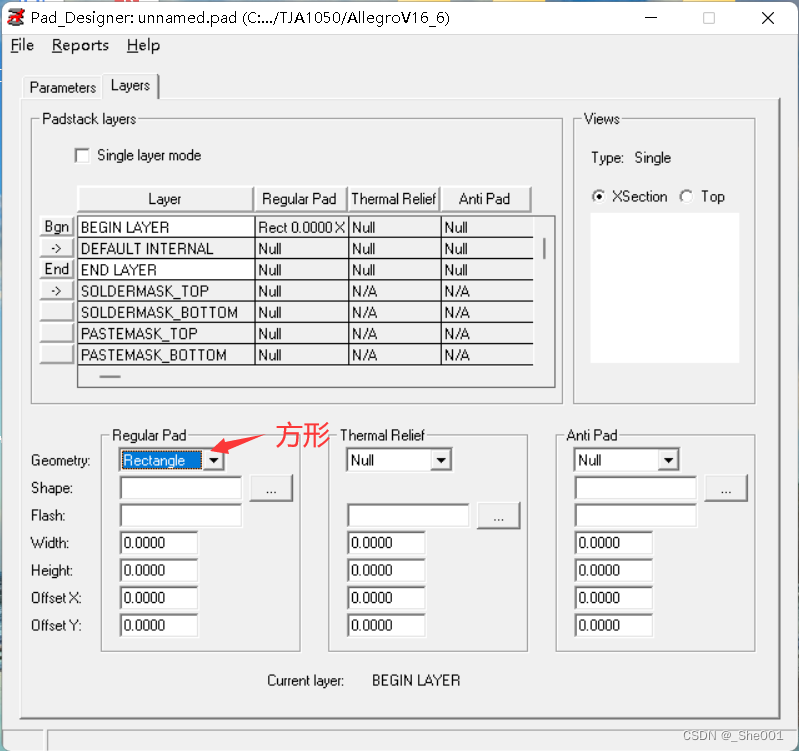

一，调整贴片的形状

二，填写贴片  数据

begin layer：开始层数据填写

SolderMask_Top为顶层阻焊  在开始层 基础上 + 5mil

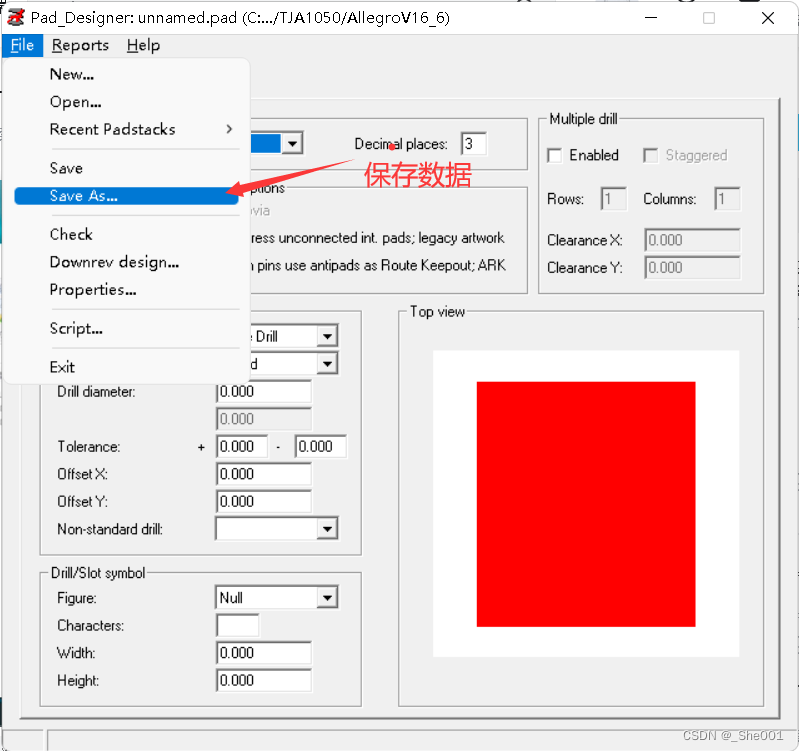

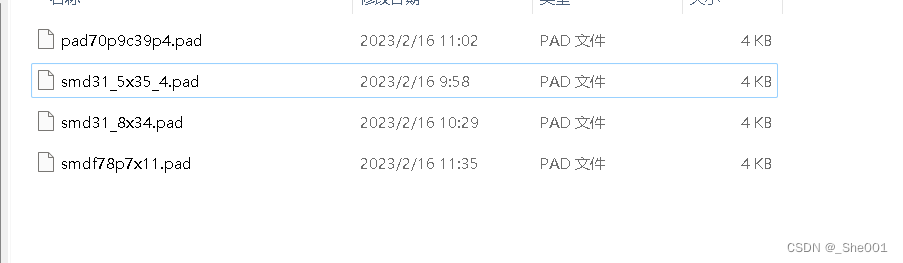

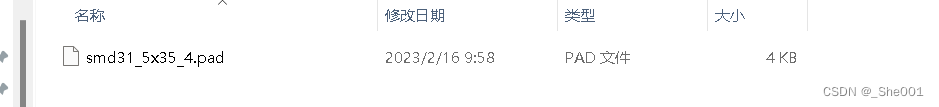

三，保存焊盘数据， 并且命名， （命名规范）

命名规则：  (下面自己看)

一个链接：CADENCE元件设计及命名规范_好问网 (haowenwang.com)

我的是 矩形贴片    SMD+长（L）+宽（W）（mil）

我的焊盘就是： SMD31_5X35_4

4.我们制作 贴片式电阻的 焊盘（r0603）

1.选择长度单位 （mil）

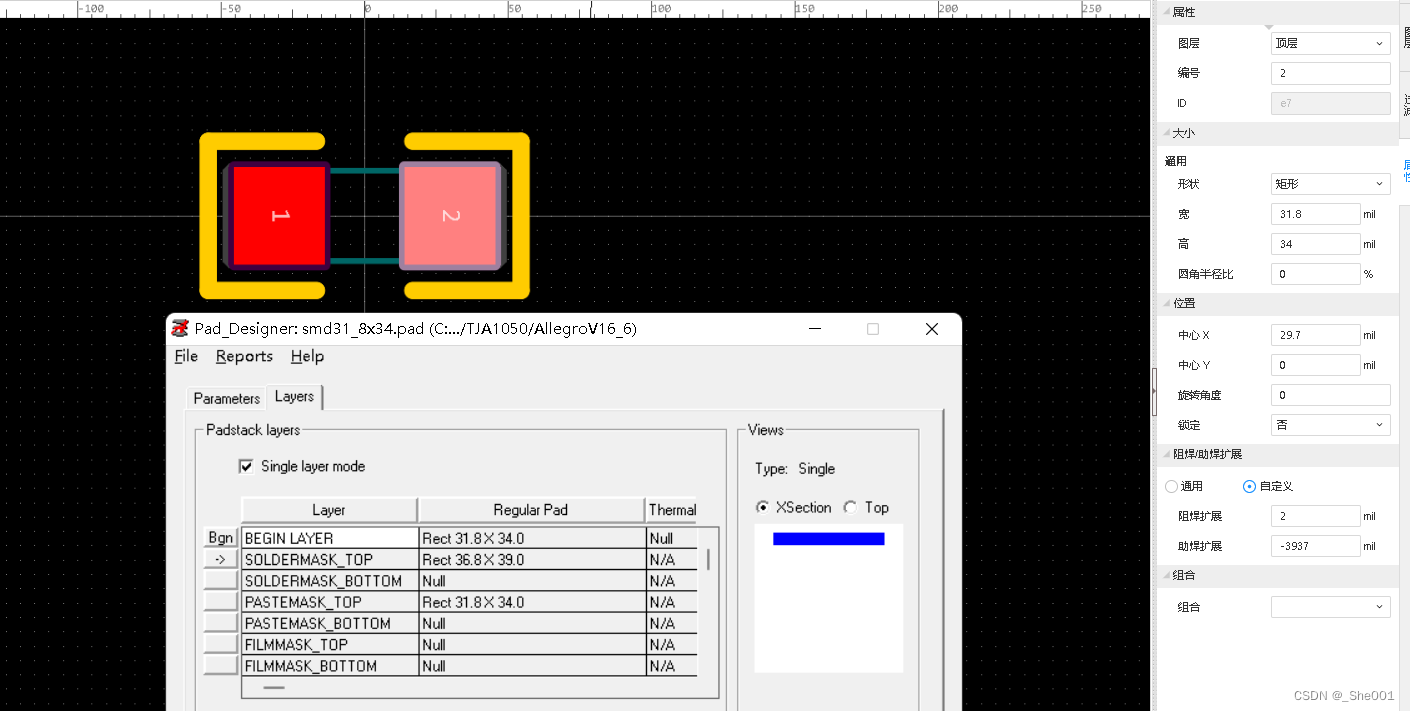

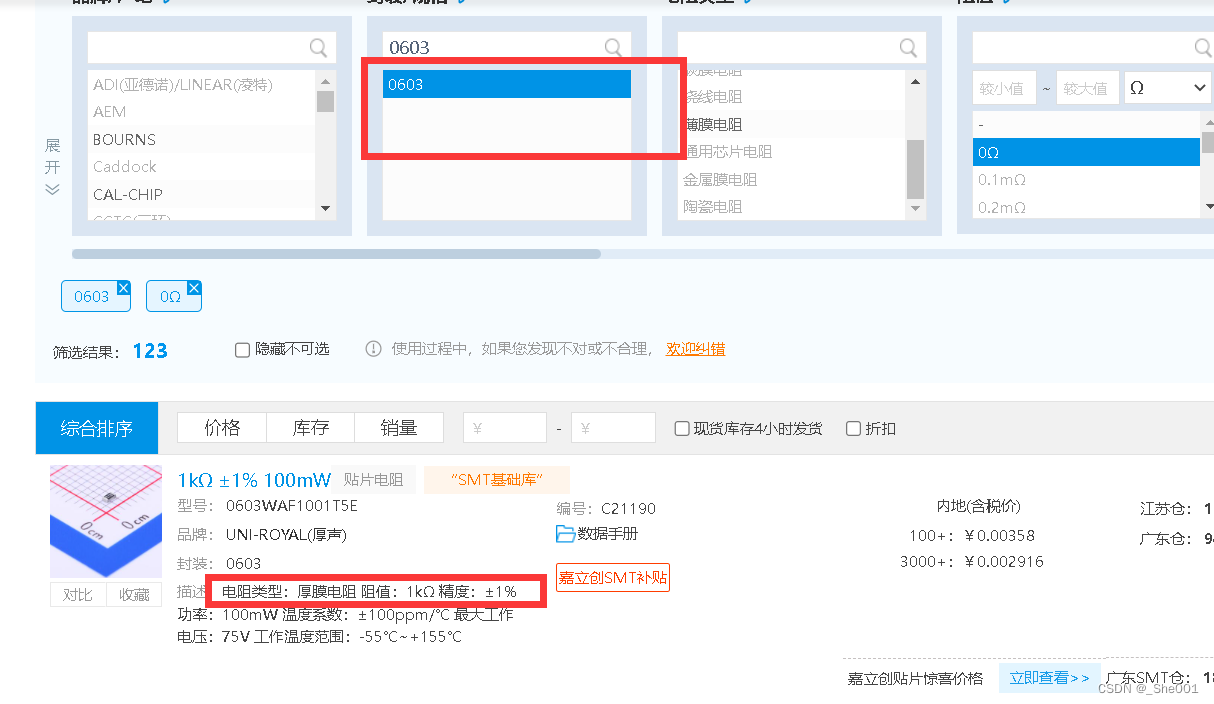

2.查看焊盘的长度与形状

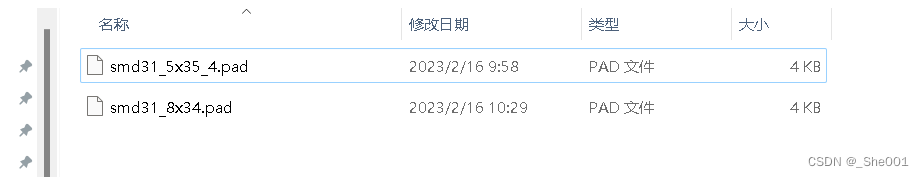

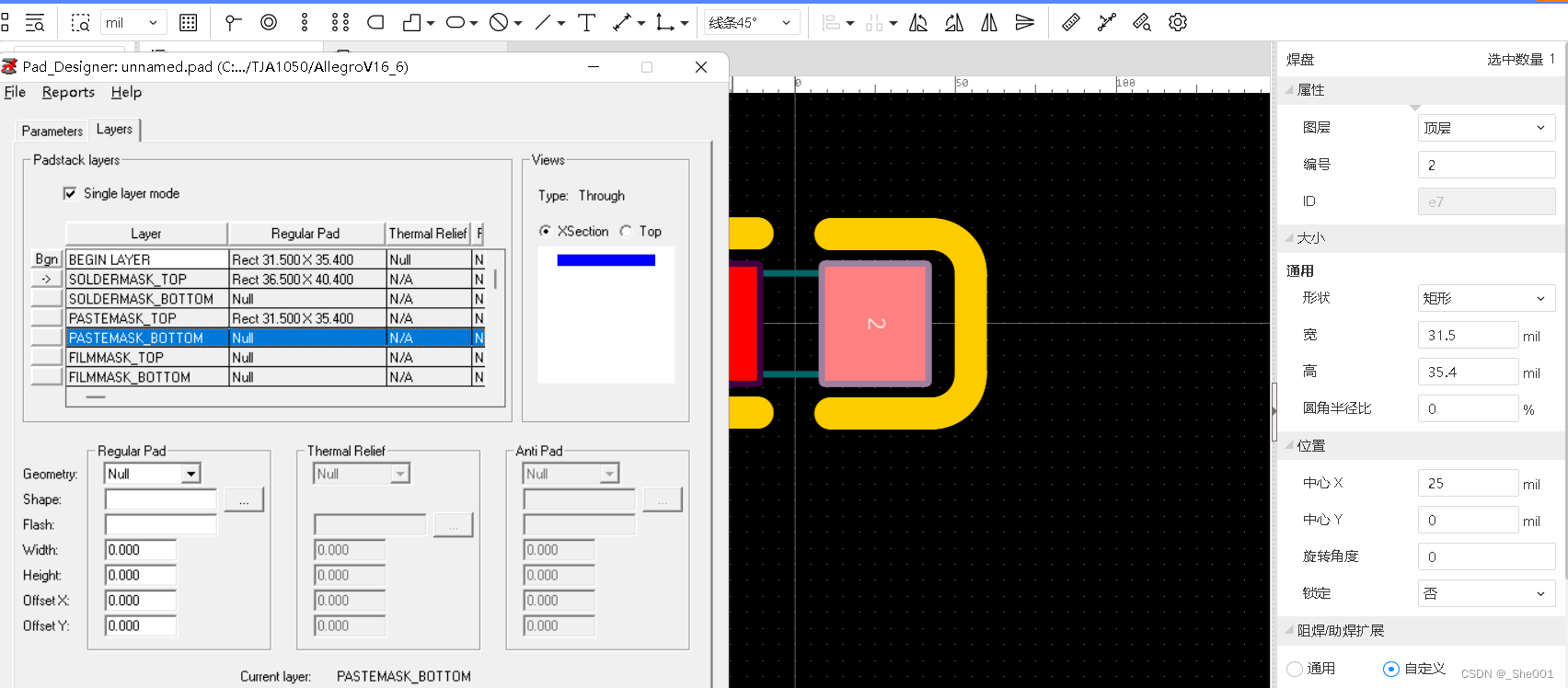

3.配置参数并且保存

一，贴片就是Single,单面的.

命名：smd31_8x34

5.制作安规电容的焊盘

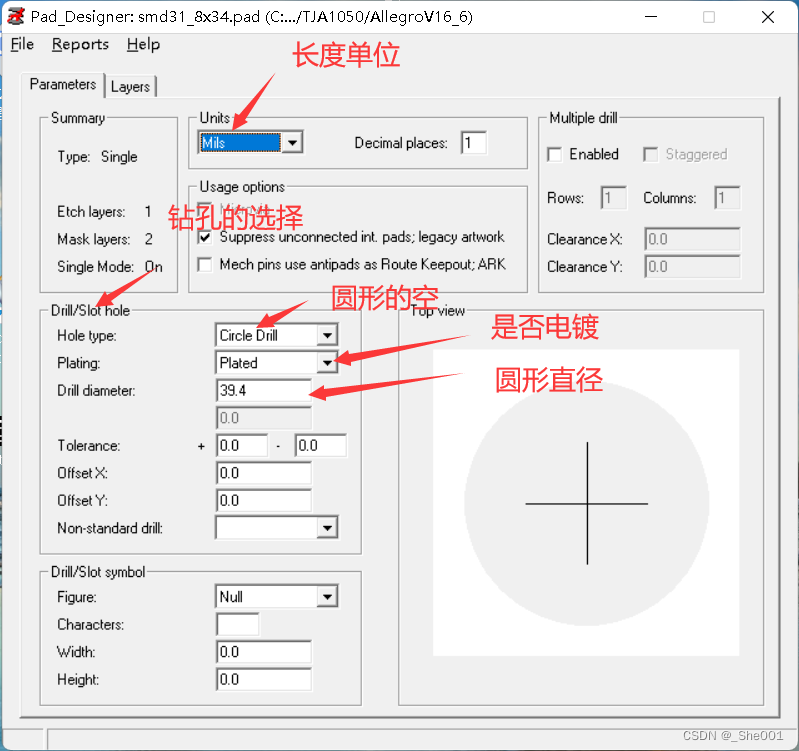

1.长度单位  （mil）

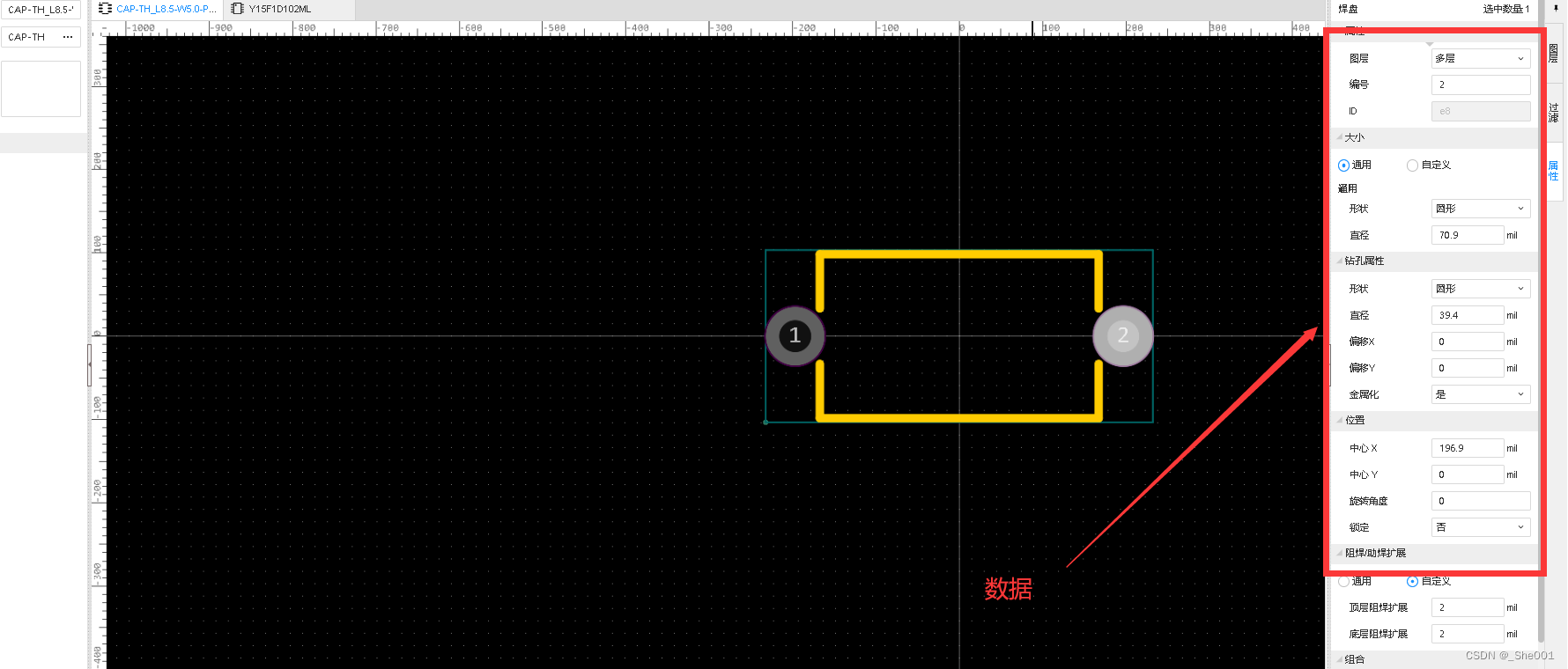

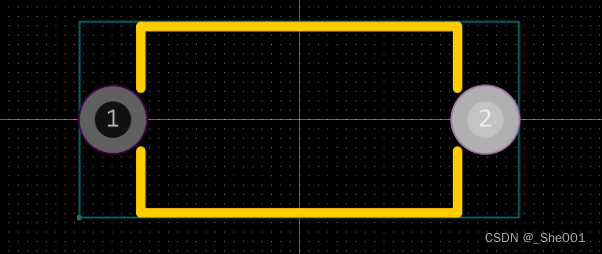

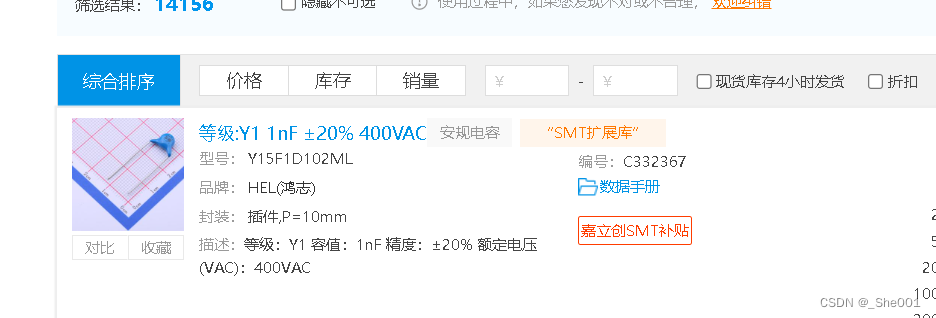

2.查询数据

3.打开数据

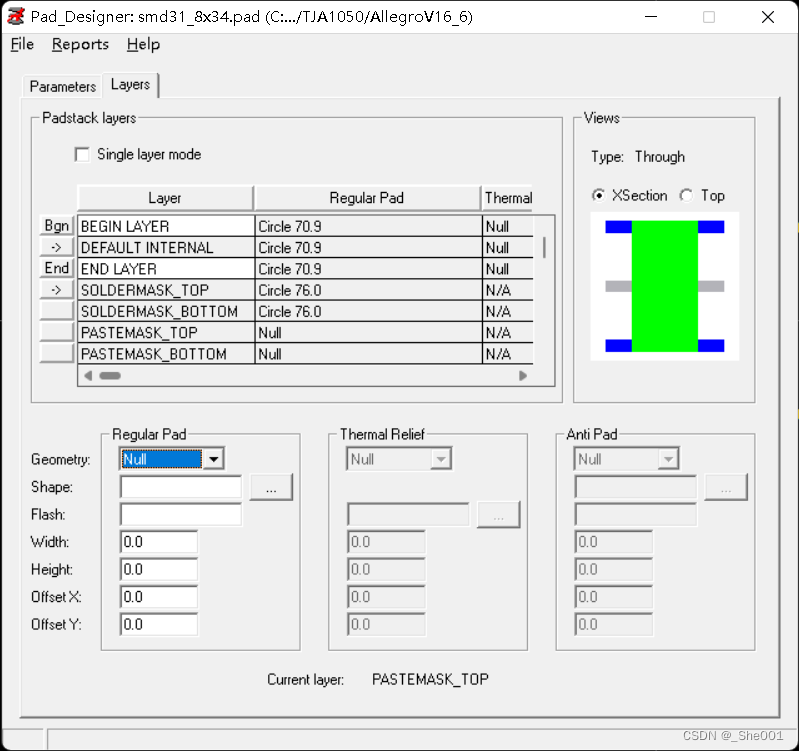

4.根据数据形成焊盘，

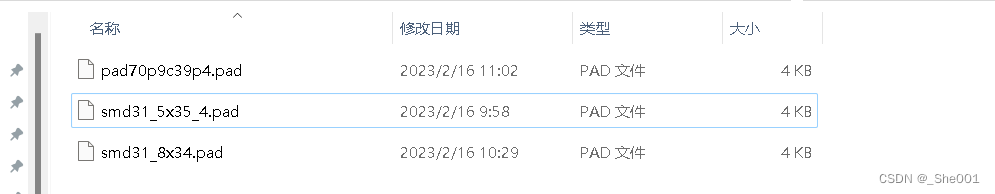

5.保存并且命名

外形尺寸：指元件的最大外型尺寸。

主体尺寸：指元件的塑封体的尺寸=长度X宽度。

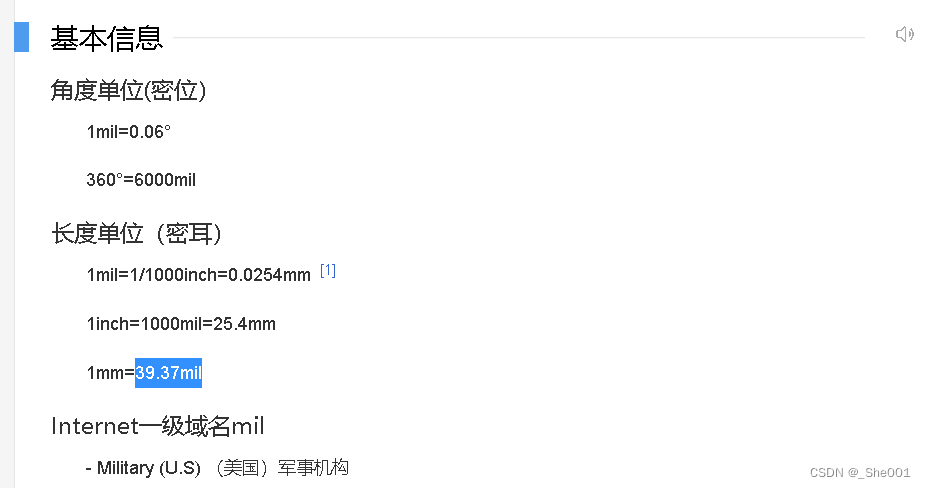

尺寸单位：英制单位为mil，公制单位为mm。

小数点的表示：在命名中用“p”代表小数点。例如：1.0表示为1p0。

上面的c0603/r0603 命名有错误（不想改了）

命名规则：PAD+焊盘外径（mil）+C+孔径（mil）+D 举例：PAD80C50D

注：D代表金属化孔，没有D代表非金属化过孔

我的焊盘的名字：pad70p9c39p4

6.制作stm32f407zet6 的焊盘

1.焊盘长度设置   （mil）

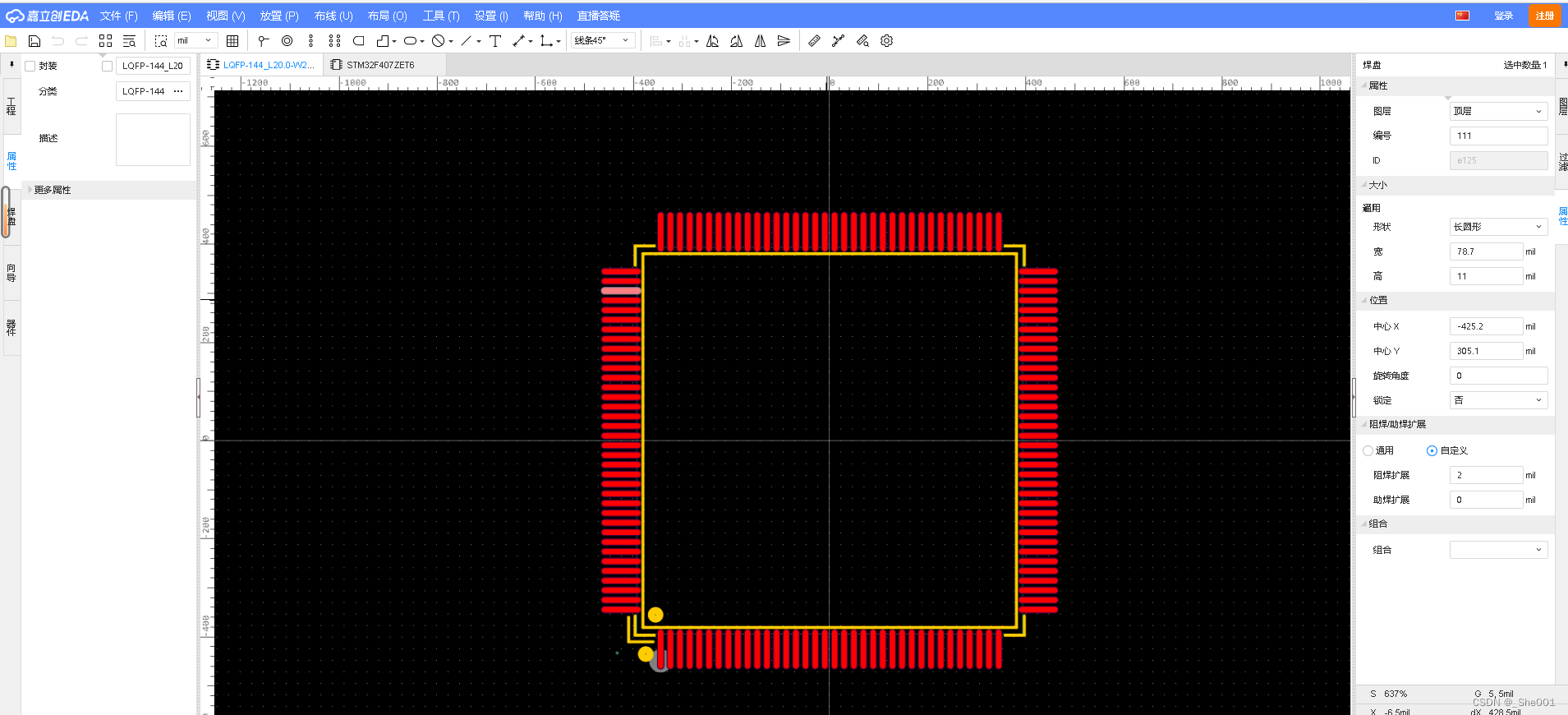

2. 数据查询

突然发现我之前的stm32f407zet6  的原理图， 和他的不一样！！（不知道我的错了吗？）

因为stm32f407zet6 数据没有钻空，所以他是贴片的！！

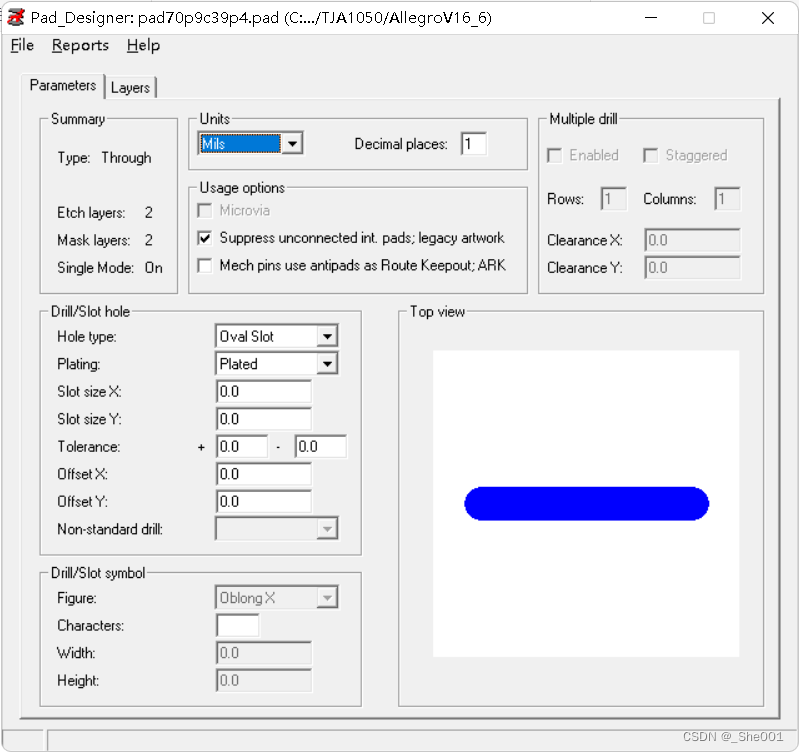

3.制作焊盘

现象：

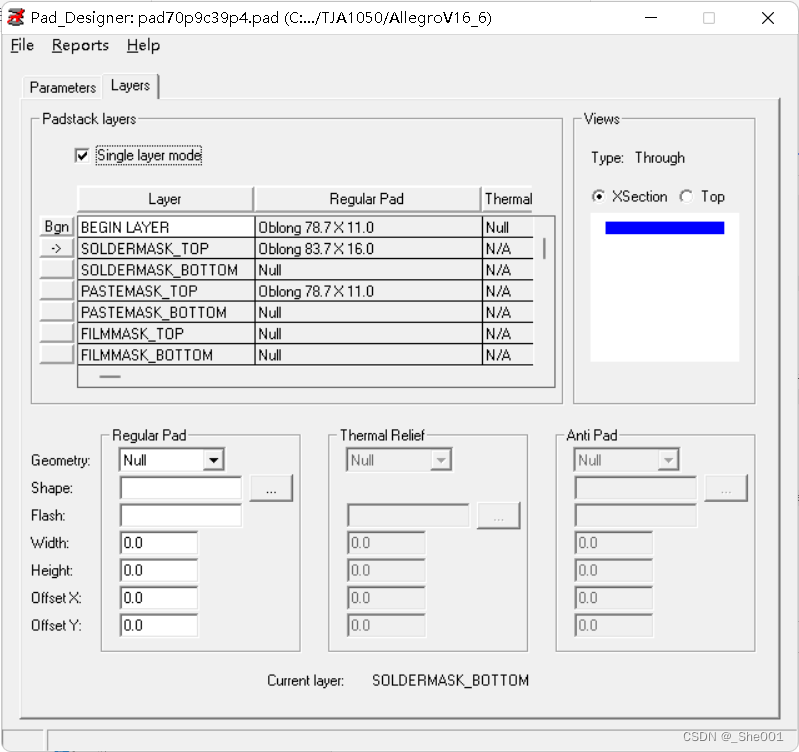

4.保存和命名

贴片手指焊盘

命名规则：SMDF+长（L）+宽（W）（mil）

我的焊盘的命名：smdf78p7x11
