cadence 总线绘制分为以下几个步骤：
1、放置总线( Place BUS )
2、给总线命名（将 net 放置总线上）
3、放置总线入口 (Place BUS entry）
4、将支路与总线相连（利用 Wire 直接连线）
5、给支路命名（将net放置支路上）

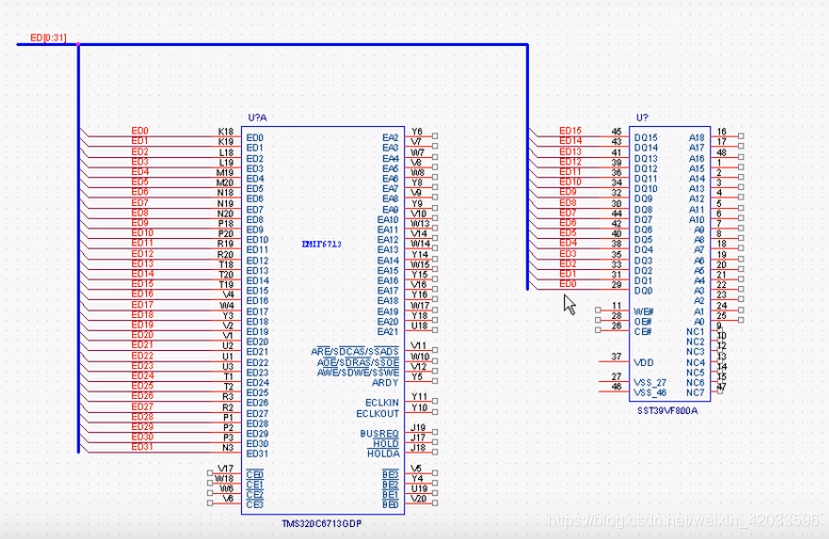

效果图如下：
1、总线BUS不能以数字结尾 DATA[0:31]√ DATA0[0:31]×
2、总线分支命名有规定，必须和总线名相同（放置一个后可利用F4快速放置）
3、总线与支路实际是通过符合总线规定的Net名相连的，也即若直接利用wire将支路与总线相连而不加Net，实际上是没有电气连接的，只能利用Net
4、总线与总线可以通过直接相连，而可不通过Net
