Cadence简易使用教程

原理图  的快捷键

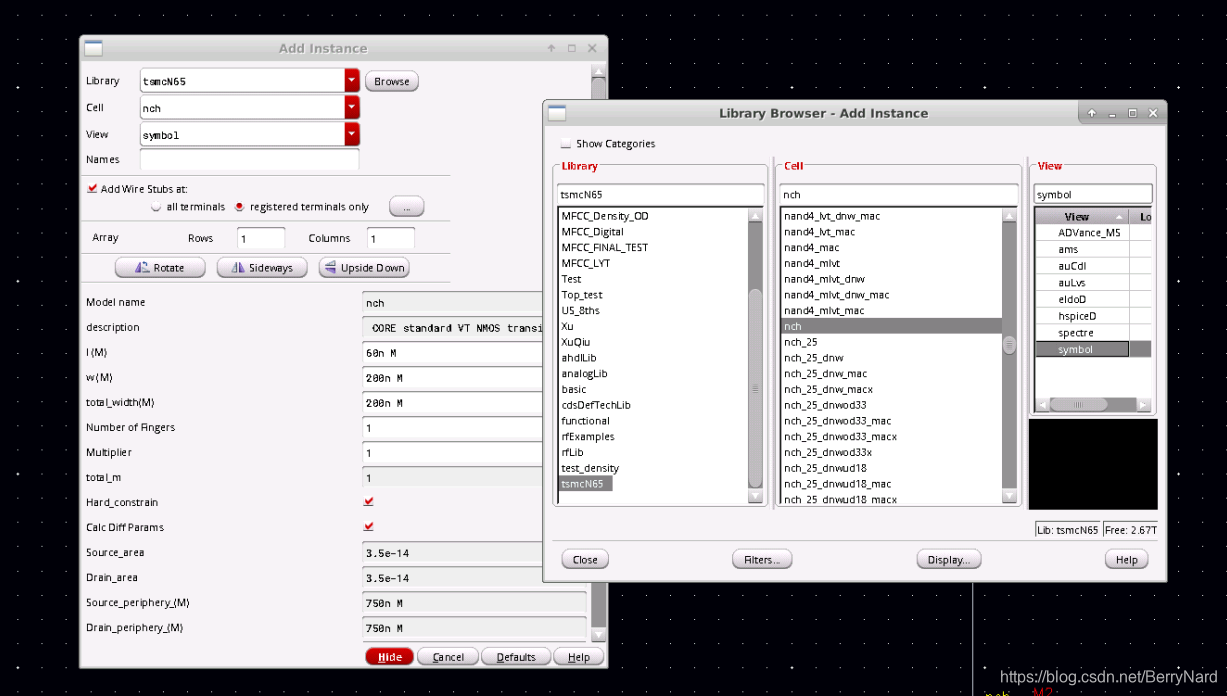

添加库


   这里我用的是台积电65nm工艺的库，cell选择nch，view选择symbol。

选择元件

• 按住左键拉出一个框可选择框住的元件(线)。
• 按住shift，点击元件(线)

移动元件

• 按键m(M)>选中元件>放置元件
• m与M的区别：m—与移动的元件相连的未选择的线仍然相连，M —未选择的线不动。

翻转和旋转元件

• 按键m>选中元件>按键F3>设置

      Rotate—旋转，Sideways—左右翻转，Upside Down—上下翻转。

添加Pin

• Edit>Pin…或按键p
• 填写Pin Name>选择Direction
• Hide>点击(依次)添加Pin(此时点击右键可

      以选转Pin)
• 添加Bus类型的Pin： Pin Name后面添加<a:b>,例如in<7:0>

添加线名

• 与添加Pin类似，填写Name(多个Name之间用空格隔开)，可以设置线名的大小及类型(Font Height & Font Style)
• 相同Wire Name的不同线默认连接在一起(即使在原理图中并未连接)。

添加Note

• Add>Note>Note Text…添加注释.可以从文档读入，可以设置字体大小类型

以下是我使用时候经常使用的一些操作。

   添加一个正弦信号：

   【右键】→【add instance】→【library-analogLib】【cell-vsin】【view-symbol】

   添加VDhttps://www.gofarlic.com

   【右键】→【add instance】→【library-analogLib】【cell-vdc】【view-symbol】

   其他同理。

多点扫描某个参数的变化，观测结果：

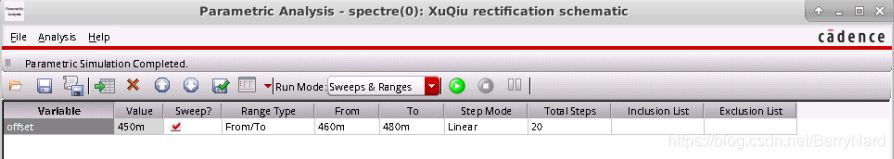

   来到仿真界面，找到【 Tools  】→【Parametric Analysis】，输入你想要扫描的范围以及步进模式即可。

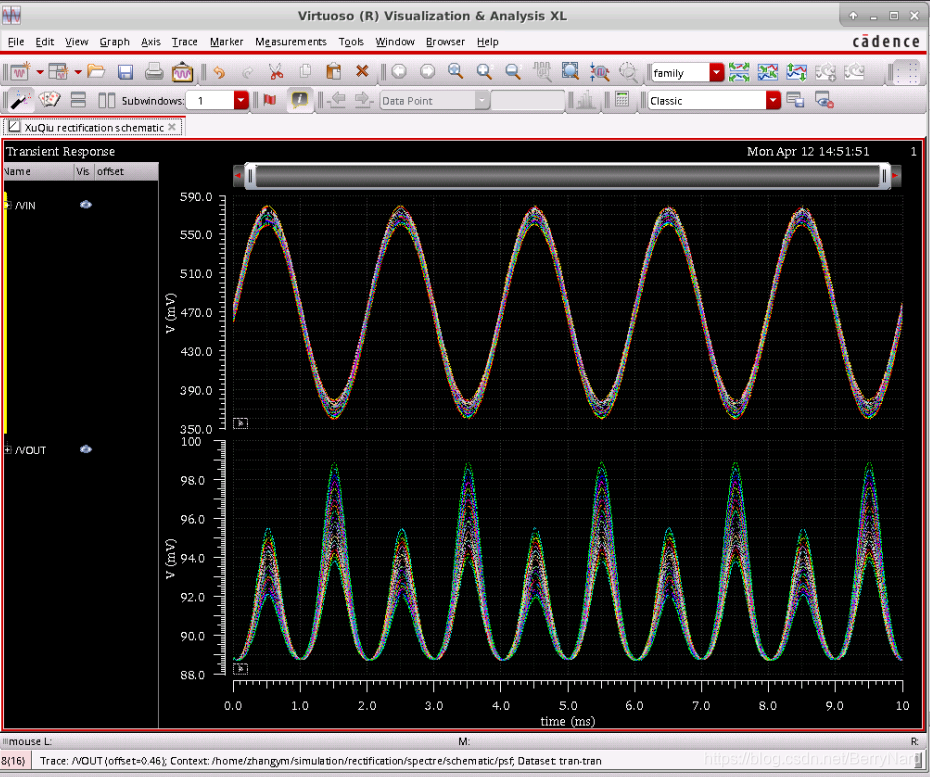

结果如下：

仿真滤波器的截止频率

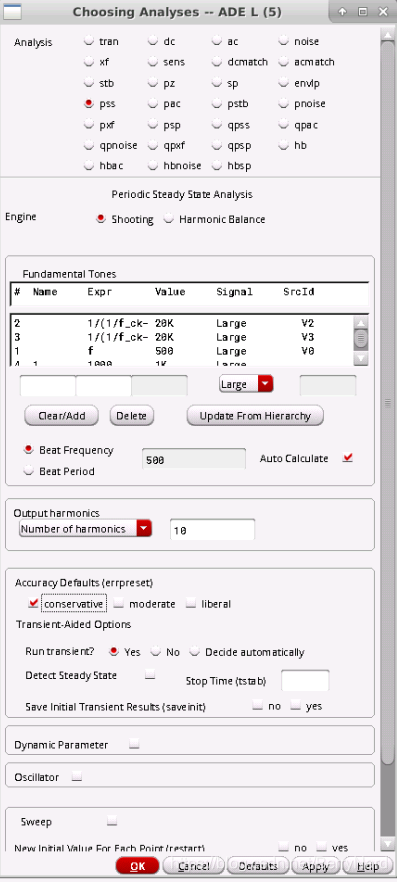

   【Analysis】→【Choose】，选择pss，勾选 自动计算 ，谐波数量一般选择10-20个，准确默认的话就保守就好了，【OK】。

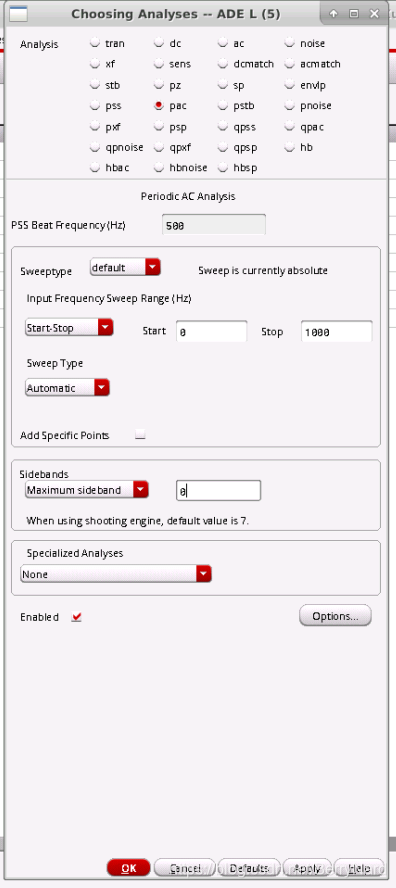

   同样，在接着选择PAC，仿真的频率从0-1000Hz，最大边带选0，【OK】。

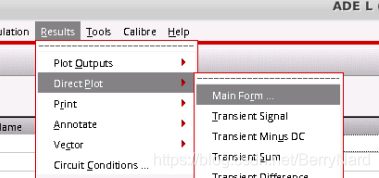

   点击RUN。之后，【Result】→【DirectPlot】→【MainForm…】

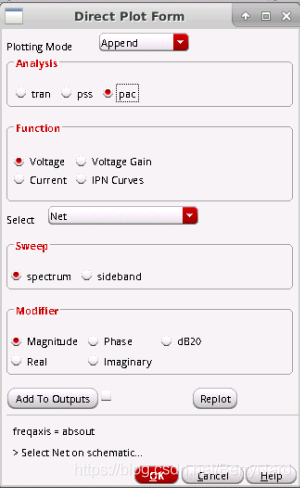

接下来不要点OK，选择输出的那根线。

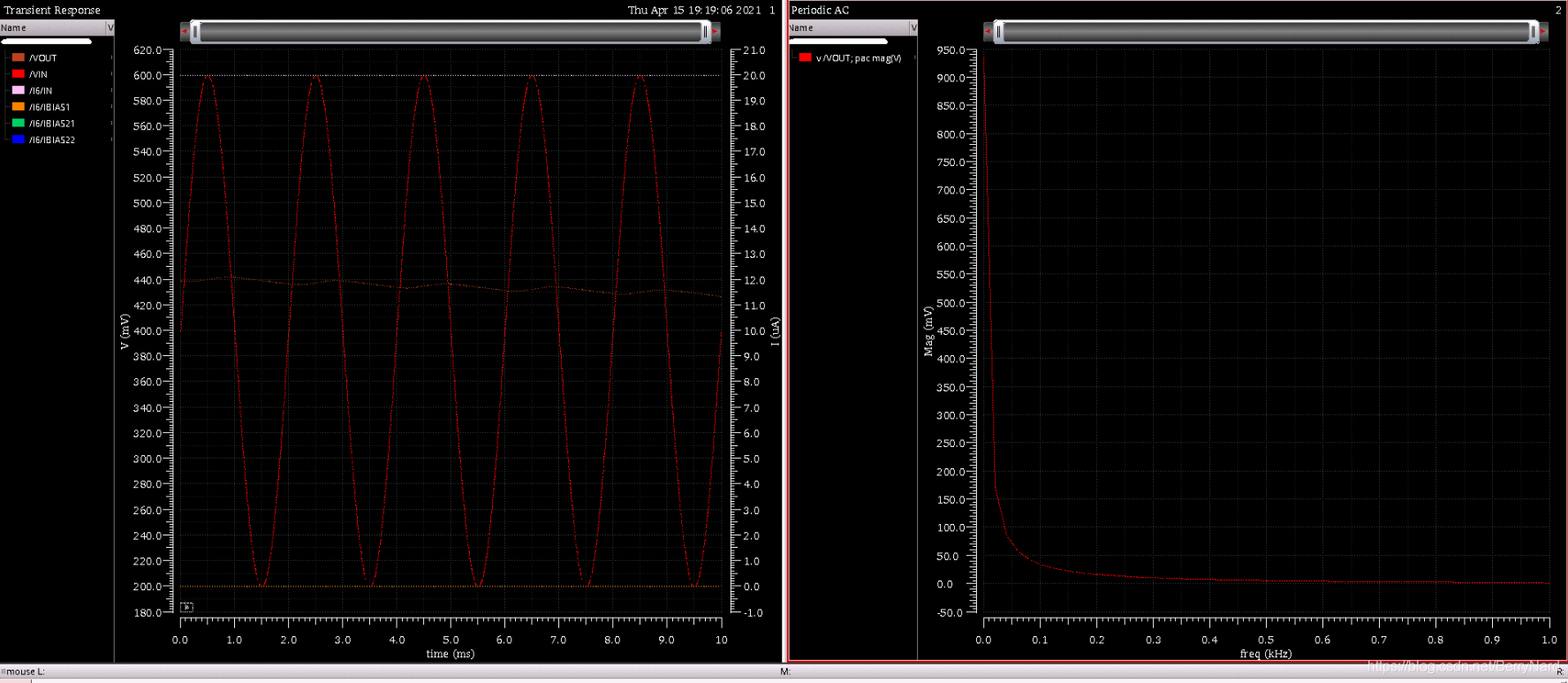

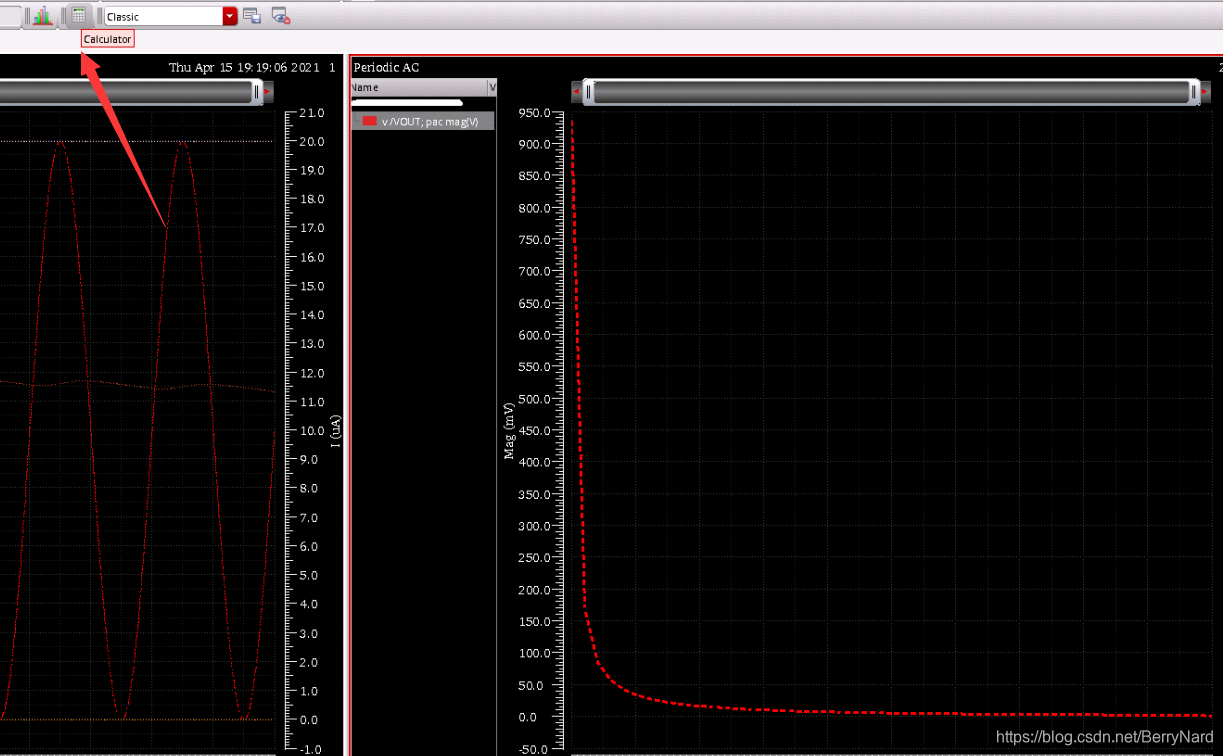

   结果就自动跳出来了：


   此时如果我们想要看一下截止频率的话，就选中 低通滤波器 那根线，再选择计算器

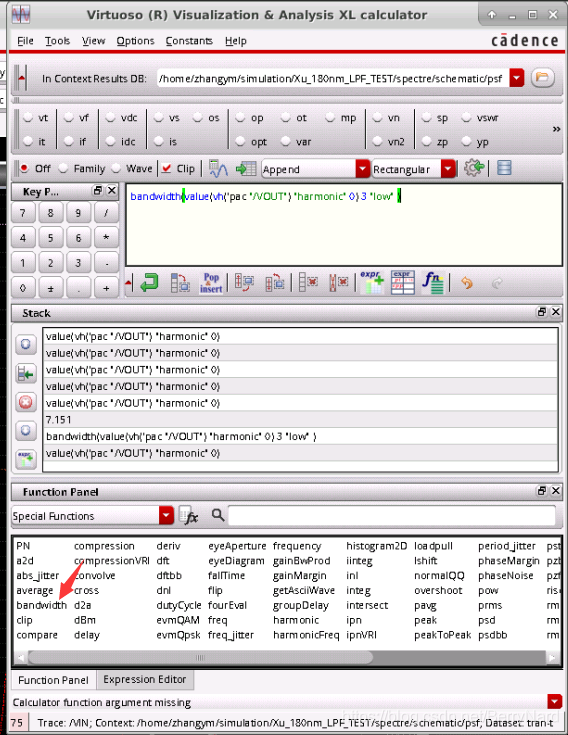

   选择带宽

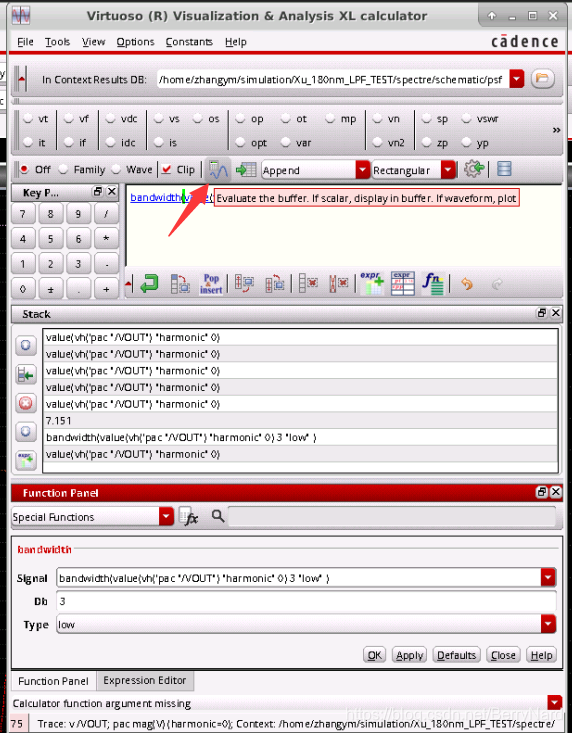

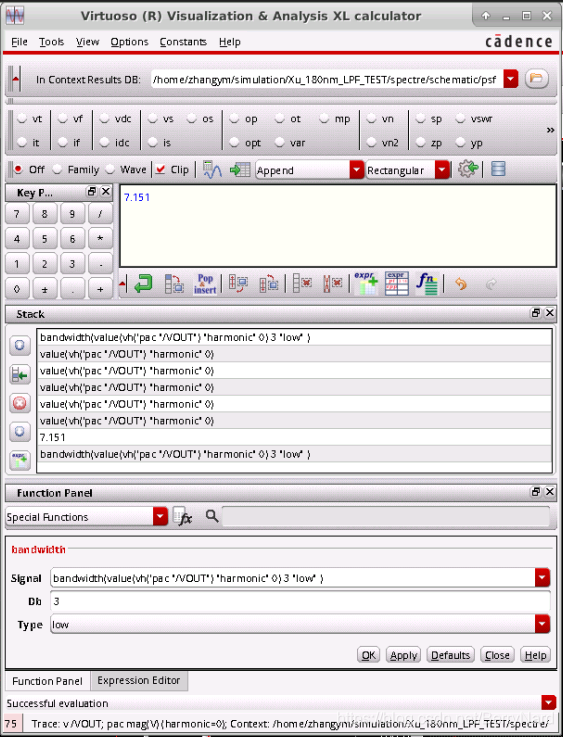

   默认是3dB，再点击 Evaluate   Buffer


   截止频率就计算出来了，7.151Hz：


   报错’undedined model or subcircuit’

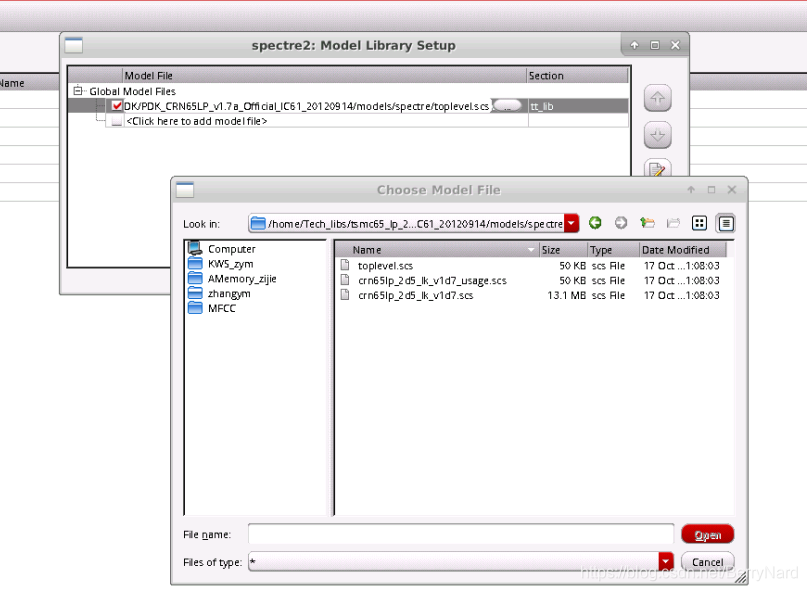

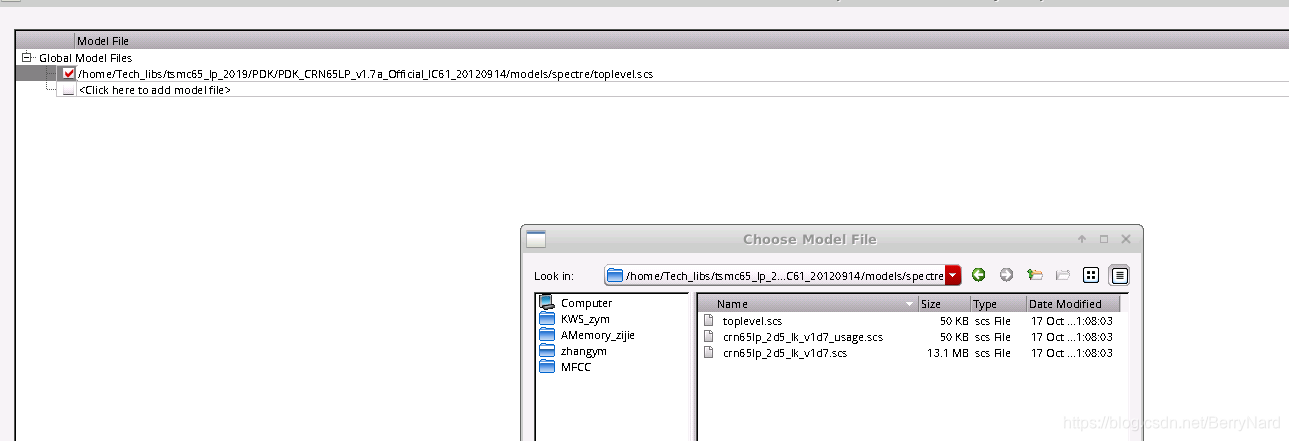

   【set up】->【model library】
