Creo工程图导出DXF的颜色设置说明与参考

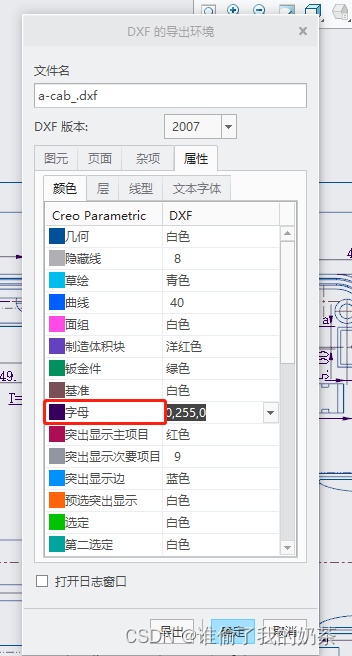

导出的DXF中，下图圈中的一项“字母”映射到CAD 是绿色尺寸线和绿色的尺寸值文字

+

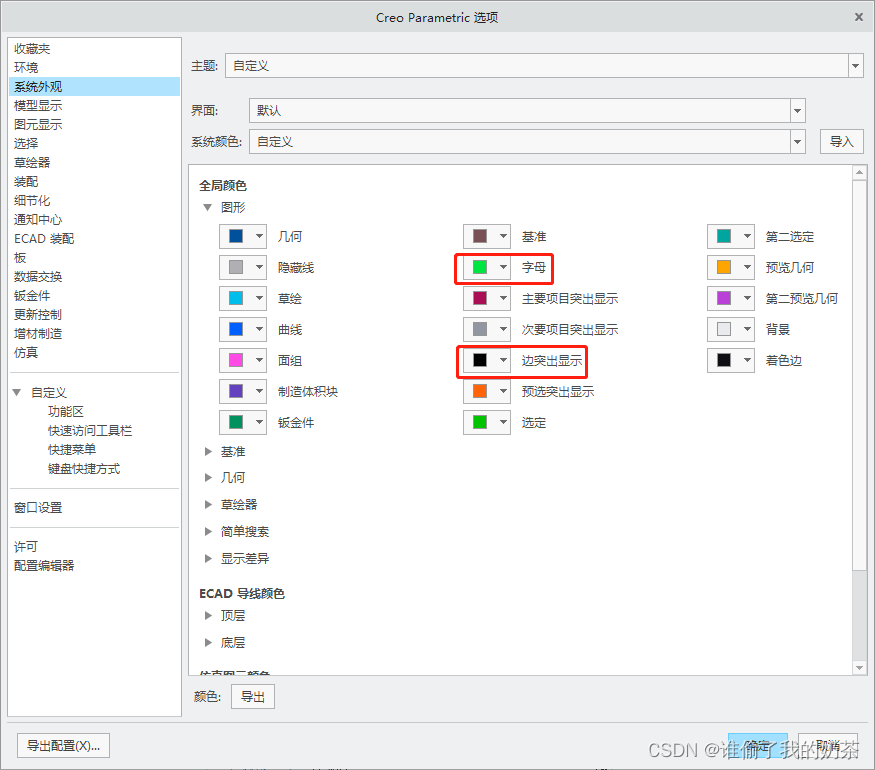

另外把“突出显示边”设置成黄色，则标记的尺寸数字就是黄色，意思导出的DWG、 DXF格式 也是一样的颜色。

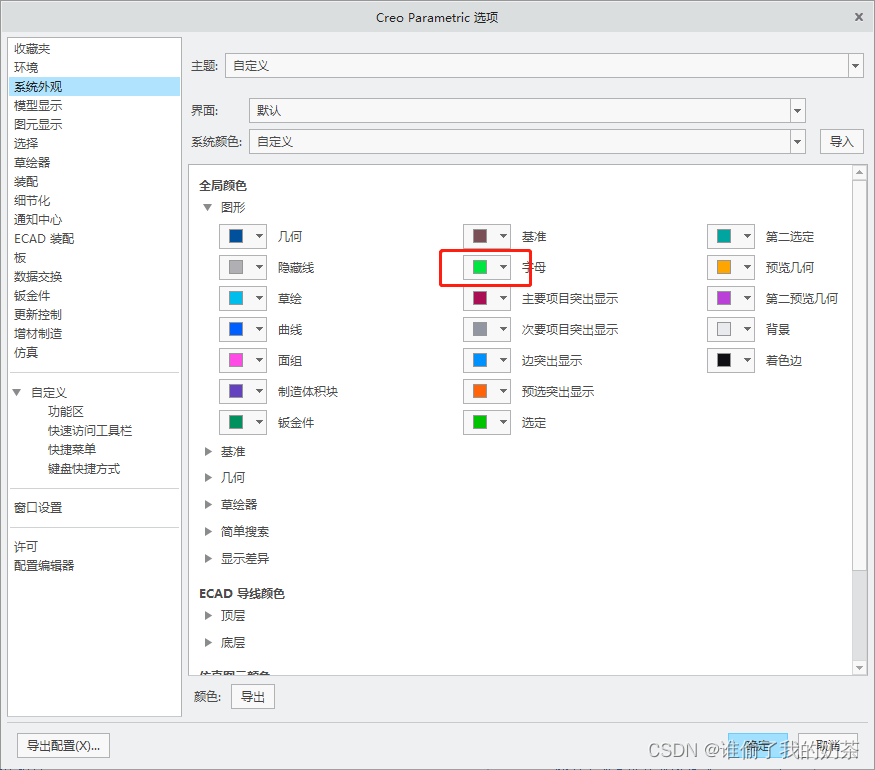

如果想把尺寸数字颜色改成不一样（数字黑色，尺寸线绿色）改成下图选项即可。

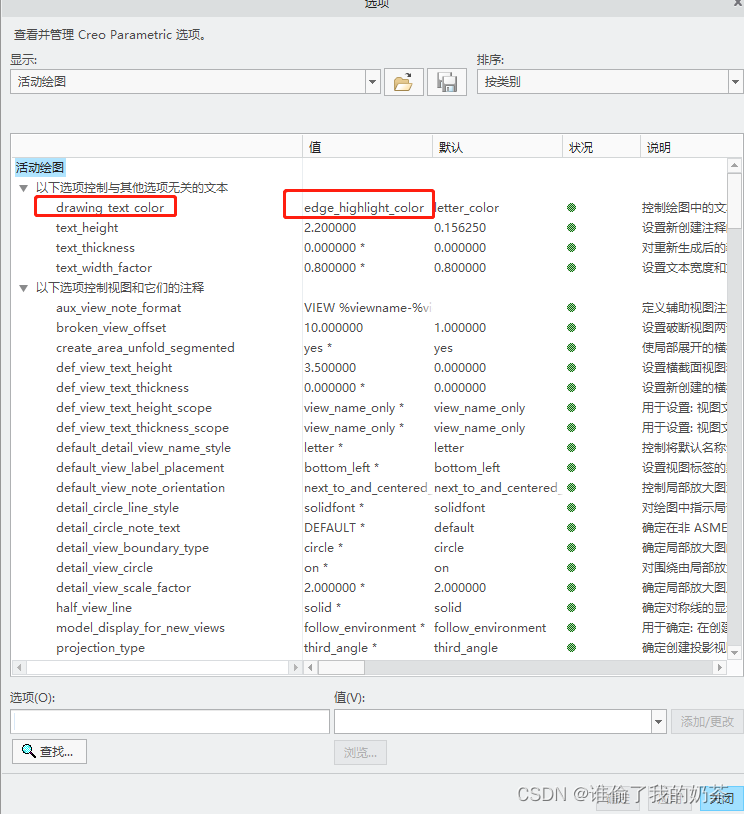

下面的edge_highlight_color意思是指"边缘_亮点_颜色”，也就是后面那个图里所示的“边突出显示”（这一步是指尺寸的数字颜色的意思，就是“边突出显示”这项选择颜色）

然后字母哪一项仅仅 控制 尺寸线颜色

文件-准备-绘图属性（下图窗口的路径找到方式）

文件-选项（下图窗口的路径找到方式）

注意

如果你没有保存到配置文档的话，这个选项导出的dxf图会默认使用系统文件的，也就是什么都没变化，如果没保存你需要重复操作最最最开始的那张导出设置的图哪里的颜色选择才可以导出想要的DXF图。

后面有空我会补齐creo的配置文件的内容教程包括

1、config.pro、

2、活动绘图的dtl文件（这个文件关系到尺寸大小数字参数设置，于config文件其实有很大关联，大家以为设置好config文件就可以全用了，其实还需要设置好几个配置文件才行）

3、线条颜色配置教程

4、导出dwg的线条粗细设置~
