【ANSYS命令流】通用后处理技术（三）：列表显示结果及输出TXT文本（实例）

列表显示结果

结构变形、应力应变等云图可通过上节图形显示命令实现，此外，ANSYS还支持列表显示结果，方便形成文本满足 设计 或分析使用。

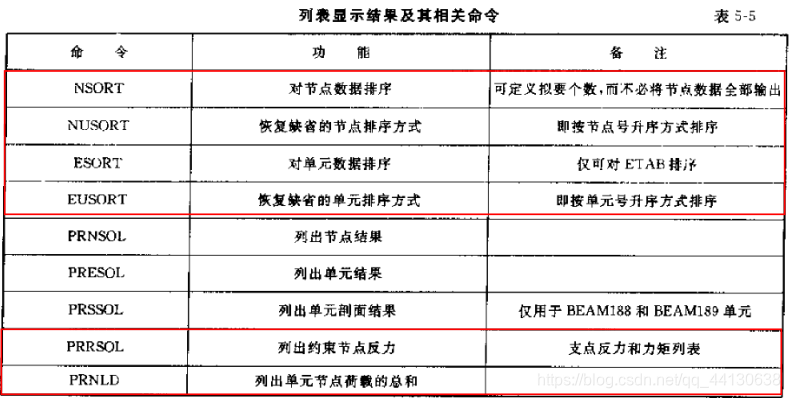

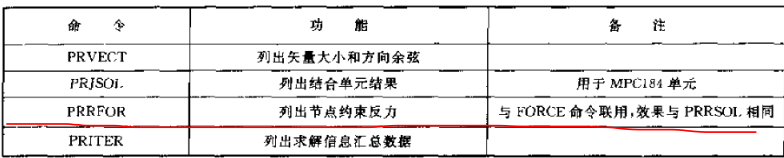

列表显示结果的相关 命令 ，如下图所示。

实例 讲解

BEAM18x系列后处理示例

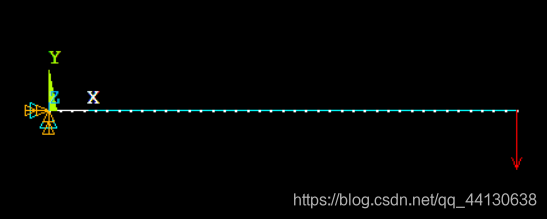

• 创建模型，定义截面

finish
/clear
/prep7
k,1
k,2,5
k,3,5,5
l,1,2
et,1,beam189
keyopt,1,4,2
mp,ex,1,2e11
mp,prxy,1,0.3
sectype,1,beam,rect
secdata,0.24,0.3,2,2
latt,1,,1,,3,,1
eno=20							! 定义长度，为变量长度做准备
lesize,all,,,eno
lmesh,all
dk,1,all
fk,2,fy,-100000.0

• 绘图和列表显示栅格、栅点及积分点信息

secplot,1,1			! 绘制栅格
slist,1,1,,1,all		! 列表显示相关信息
