ANSYS Electronics Desktop与VBScript理解性翻译(1)：脚本开发基础

本文是对HFSS Scripting Guide文档中ANSYS Electronics Desktop and VBScript部分的理解性 翻译  ，如有错误，欢迎大佬们批评指正，感谢！！！

1.1ANSYS Electronics Desktop脚本变量概述

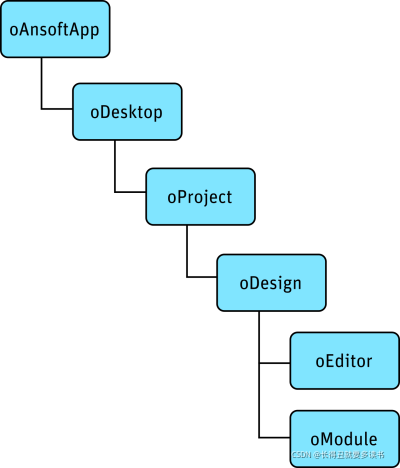

       当你编写ANSYS Electronics Desktop脚本时，脚本的开头有一些标准命令，如下图所示。图表中的命令旨在定义脚本中 ANSYS Electronics Desktop 使用的变量并为变量 赋值 。变量用于以下层次结构。

首先描述命令，紧跟着是例子。

①oAnsoftApp

oAnsoftApp 对象为 VBScript 提供了访问 Ansoft.ElectronicsDesktop 产品的接口。访问此对象的一个示例是：

Set oAnsoftApp = CreateObject("Ansoft.ElectronicsDesktop")

②oDesktop

oDesktop 对象用于执行桌面级操作，包括 项目管理  。访问此对象的一个示例是：

Set oDesktop = oAnsoftApp.GetAppDesktop()

③oProject

oProject 对象对应于产品中打开的一个项目。 它用于操作项目及其数据。 其数据包括变量、材料定义和一项或多项设计。访问此对象的一个示例是：

Set oProject = oDesktop.GetActiveProject()

④oDesign

oDesign 对象对应于项目中的一个设计实例。 该对象用于操作设计及其数据。 它的数据包括变量、模块和编辑器。访问此对象的一个示例是：

Set oDesign = oProject.GetActiveDesign()

⑤oEditor

oEditor 对象对应于一个编辑器，例如 3D 建模器、布局或原理图编辑器。 该对象用于在编辑器中添加和修改数据。访问此对象的一个示例是：

Set oEditor = oDesign.SetActiveEditor("3D Modeler")

访问此对象的布局示例是：

Set oEditor = oDesign.SetActiveEditor("Layout")

Ansoft.ElectronicsDesktop 产品脚本支持以下编辑器：

⑥oModule

oModule 对象对应于设计中的一个模块。 模块用于处理一组相关的功能。访问此对象的一个示例是：

Set oModule = oDesign.GetModule("BoundarySetup")

软件脚本支持以下模块：

1.2HFSS、Layout Editor和Q3D Extractor脚本的例子如下：

①HFSS Script

Dim oAnsoftApp Dim oDesktop Dim oProject Dim oDesign Dim oEditor Dim oModule Set oAnsoftApp = CreateObject("Ansoft.ElectronicsDesktop") Set oDesktop = oAnsoftApp.GetAppDesktop() Set oProject = oDesktop.SetActiveProject("Project1") Set oDesign = oProject.SetActiveDesign("HFSSDesign1") Set oEditor = oDesign.SetActiveEditor("3D Modeler") Set oModule = oDesign.GetModule("BoundarySetup")

②HFSS Layout Editor Script

Dim oAnsoftApp Dim oDesktop Dim oProject Dim oDesign Dim oEditor Dim oModule Set oAnsoftApp = CreateObject("Ansoft.ElectronicsDesktop") Set oDesktop = oAnsoftApp.GetAppDesktop() oDesktop.RestoreWindow Set oProject = oDesktop.SetActiveProject("Project1") oProject.InsertDesign "HFSS3D", "HFSS3D1", _ "C:\testinstall\HFSS\syslib\PCB - SingleSided.asty", "" Set oDesign = oProject.SetActiveDesign("HFSS3D1") Set oEditor = oDesign.SetActiveEditor("Layout")

③Q3D Extractor Script

Dim oAnsoftApp Dim oDesktop Dim oProject Dim oDesign Dim oEditor Dim oModule Set oAnsoftApp = CreateObject("Ansoft.ElectronicsDesktop") Set oDesktop = oAnsoftApp.GetAppDesktop() Set oProject = oDesktop.SetActiveProject("") Set oDesign = oProject.SetActiveDesign("") Set oModule = oDesign.GetModule("Solutions")

以上几行定义了脚本使用的变量并为变量赋值。
