SolidWorks装配技巧：随配合复制，快速处理重复零件

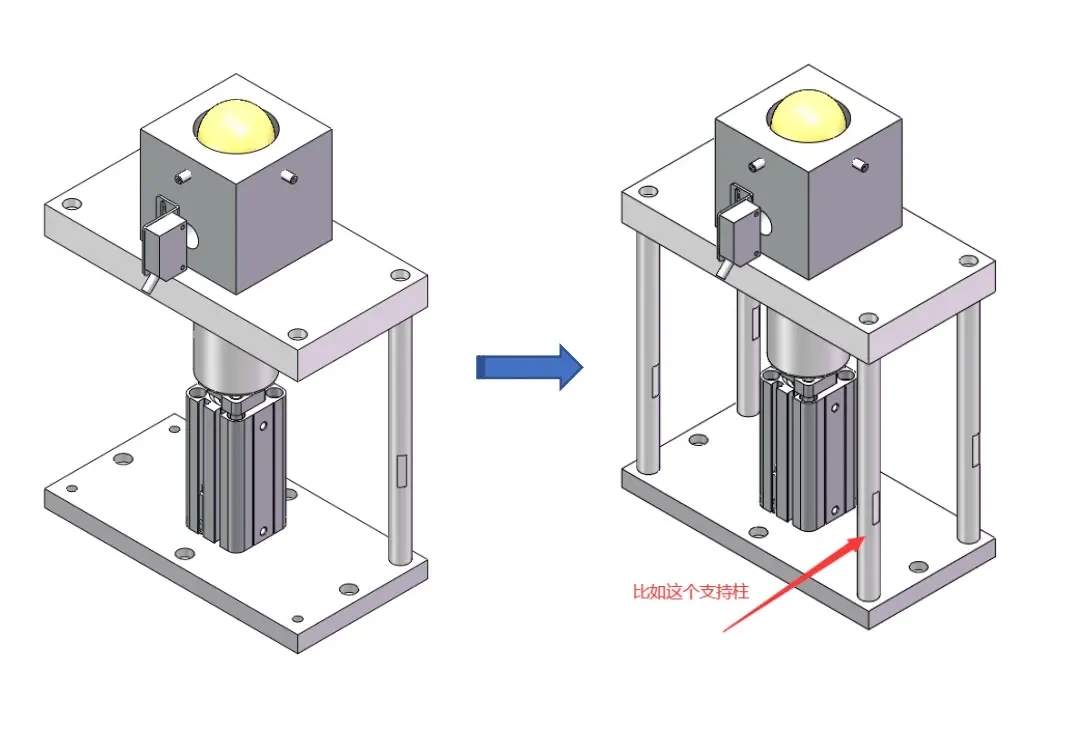

我们在装配体设计中，经常会碰到同一个零件多次装配的情况，比如下图中的支撑柱，本文给大家分享SolidWorks中一个非常不错的功能随配合复制，让你快速装配重复零件。

随配合复制使用方法：

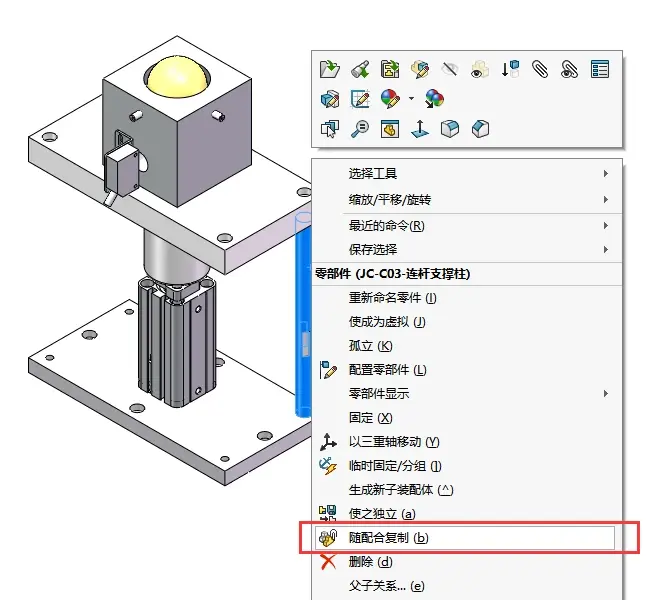

1.选择需要复制的零件，右击鼠标选择随配合复制，操作如下图；

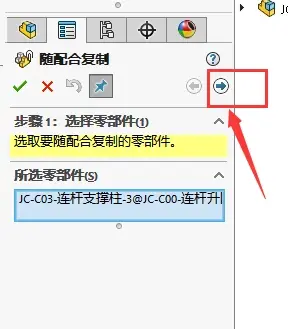

2.然后选择下一步，操作如下图；

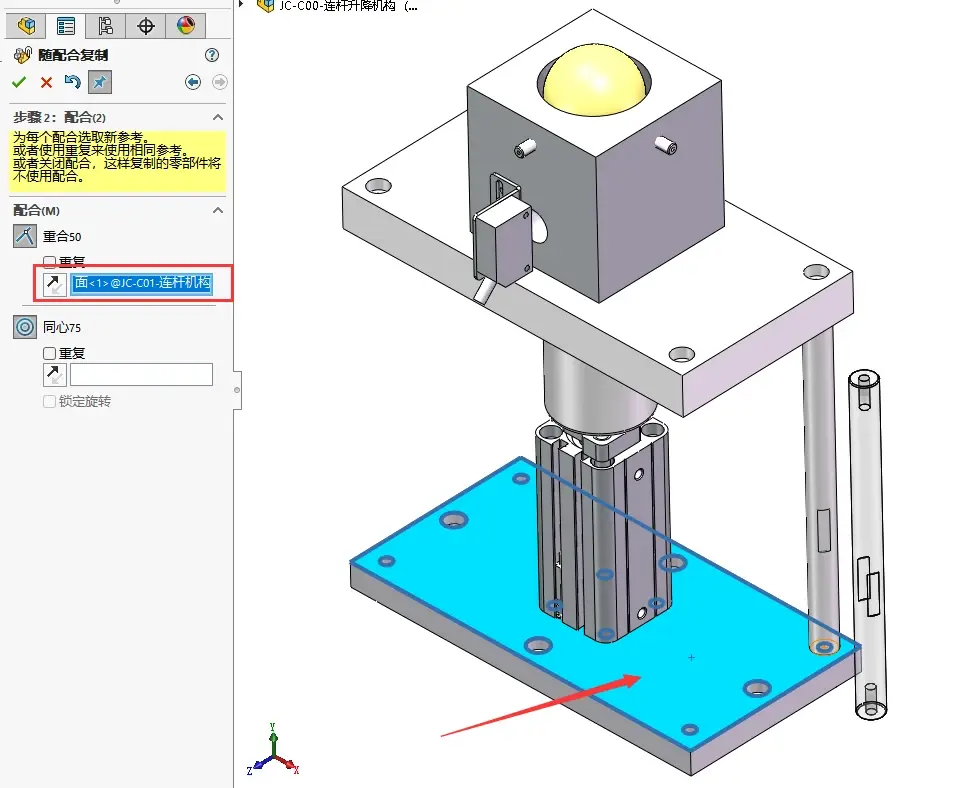

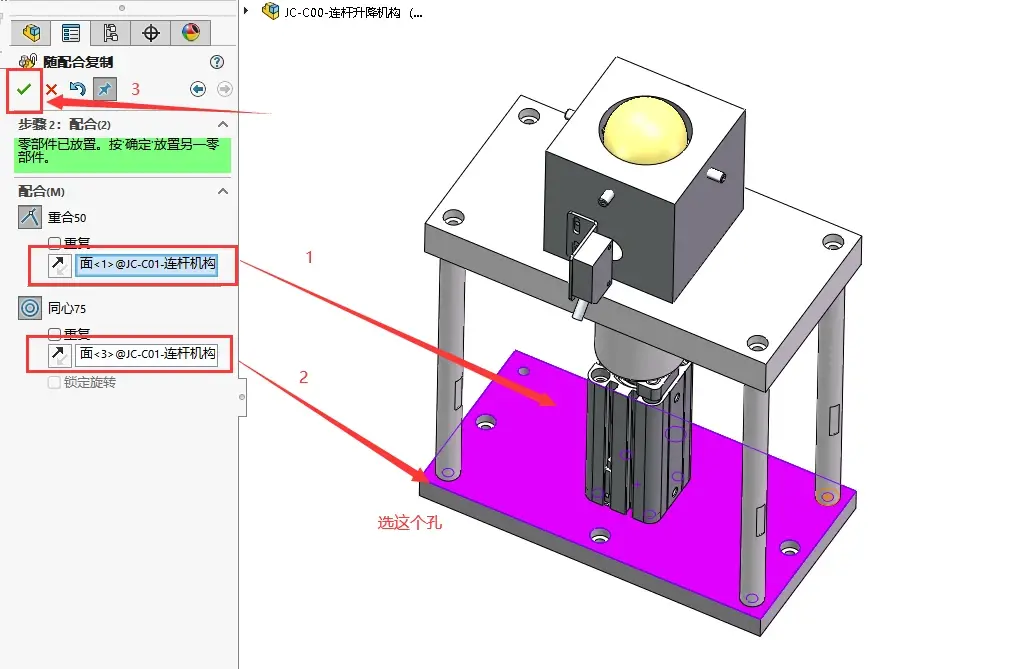

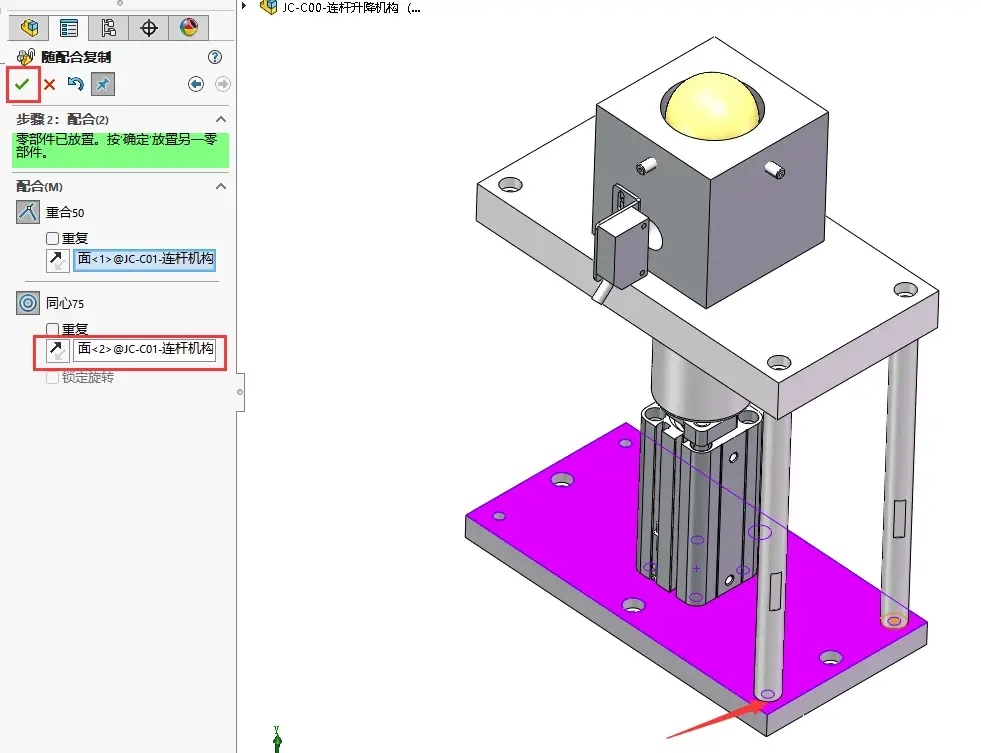

3.复制原零件的配合关系，并为他切换配合参照，然后打钩，操作如下图

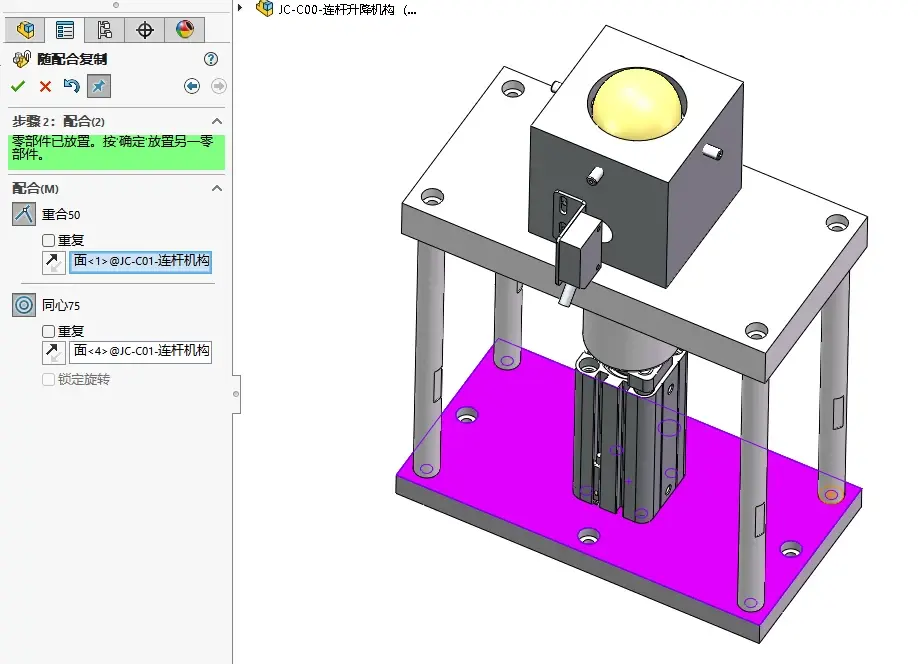

4.重复动作3，复制装配剩余2个支撑柱即可，操作如下图

更多关于 SolidWorks的学习知识，给大家整理在往期推荐里，感兴趣的同学可以去学习一下

来源：技成培训网，作者：陈小萍，未经允许不得转载~
