abaqus部件创建后修改 删除部件后相互作用配置恢复方法

我是那个搞了10年设计的家伙，也是个技术博客的老站长。今天我要来给大家分享个“坑”多多、实操满满的Abaqus部件修改指南。说实话，之前我就栽过跟头，现在要给大家避坑指南，一起干掉那些让人头疼的修改难题。

解决方案：Abaqus建立部件后，如何修改尺寸/几何？

你得知道，Abaqus建立部件后，有两种修改方式：

• 自建参数化部件（推荐）：这就像是你自己的“小花园”，随意修改。

• 导入或非参数化部件：这就像是别人的“小花园”，只能干看着，动不了。

坑：导入的非参数化模型是个大坑，你想改原始草图？做梦去

步骤一：自建参数化部件修改

• 打开Abaqus，找到左侧模型树，展开Parts。

• 双击目标部件下的Features（比如Solid extrude），或者右键选择Edit。

• 进入草图界面，修改尺寸/线条。

• 退出草图后，右键该特征，选择Regenerate，搞定！

提醒：记得备份注册表，别瞎删文件，不然哭都没地方哭去。

步骤二：导入或非参数化部件修改

• 坑来了！导入的非参数化部件只能使用Geometry Edit工具，局部修整或整体缩放。

• 在菜单栏找到Tools，选择Geometry Edit。

• 选择Category（Edge/Face），执行切割/延伸等操作。

• 或者使用Scale工具整体缩放。

吐槽：这操作太麻烦了，简直是折磨人！

步骤三：厚度/截面属性修改

• 如果只想改厚度，在Features中编辑拉伸深度。

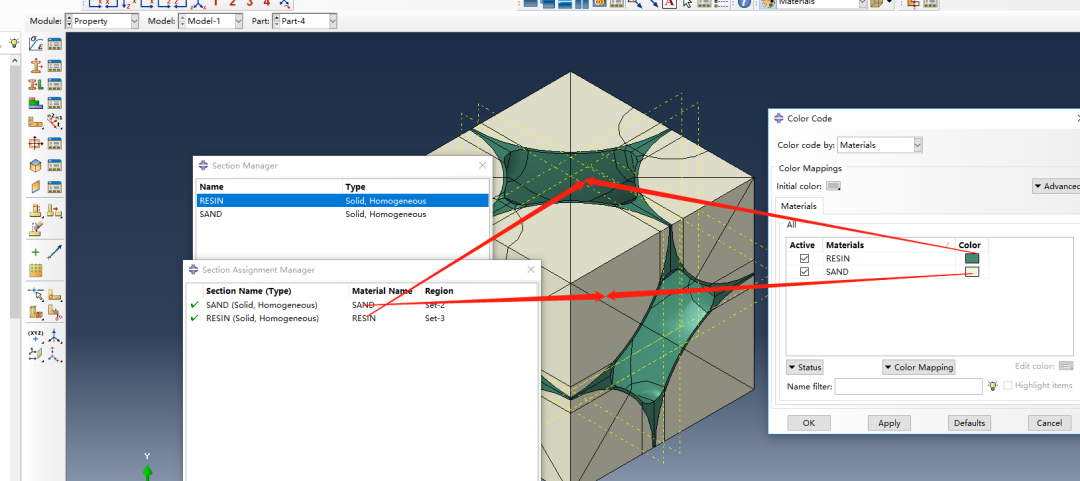

• 如果已赋予截面，在Property模块修改截面定义。

注意：在Property模块修改截面厚度不会改变部件几何形状，物理尺寸变化还得回到Part模块编辑几何特征。

步骤四：验证与注意事项

• 修改草图尺寸后，模型视图可能不立即更新。

• 必须对特征执行Regenerate（重生成）操作，否则后续装配或网格会基于旧几何。

• 从CAD软件导入的部件丢失参数历史，不能双击进入草图修改。

• 常见误区：在Property模块修改截面厚度不会改变部件几何形状。

专家高手提醒：

• 修改前备份，以防万一。

• 多试几次，找到最适合你的修改方法。

• 遇到问题不要慌，多请教高手。

• 练习，再练习，技术都是练出来的。
