abaqus壳单元全场景操作 分割法面校准材料方向圆柱壳仿真说明

一、壳单元的可分割性探讨

1. 壳单元的可分割性

壳单元对应的几何面（Face）在ABAQUS中是进行分割的，但这一操作是在Part模块中对二维几何面进行的，而非直接切割已生成的网格单元。分割之后，必须重新划分网格。

2. 操作要点

• 分割操作针对的是几何（Geometry），而非直接针对单元（Element）。
• 如果实例（Instance）已独立且未关联原Part，则需要回到原Part进行修改或重新划分网格。

3. 实时反馈与操作步骤

进入Part模块，选中待处理的壳部件（确保为可编辑的几何体，非独立网格实例）。点击工具栏的Partition Face图标（或菜单Tools > Partition > Face），根据需求选择切割方式，如By Line/Points、Use Datum Plane、Sketch等。分割后，几何面被分割为多个区域，原连续面产生新边界。进入Mesh模块，对新产生的区域单独布置种子、指定单元类型并重新划分网格。

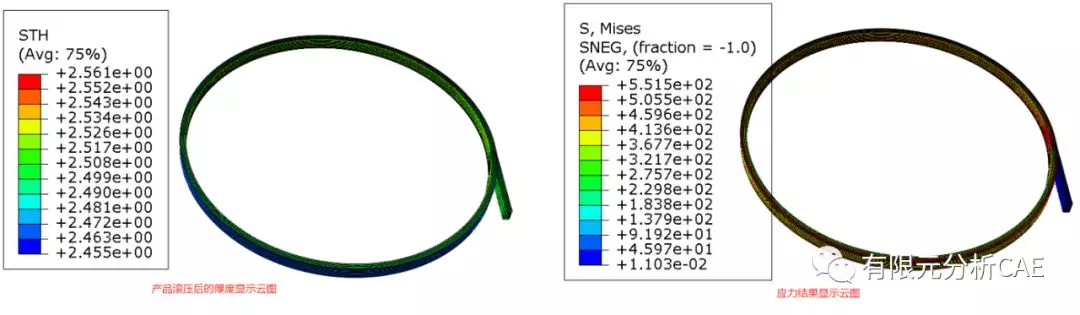

二、壳单元计算的深度解析

1. 壳单元计算核心

ABAQUS壳单元的计算核心在于中面建模、截面定义厚度、合理选型以及注意法向与接触偏移。

2. 核心流程与关键点

• 几何建模：创建3D Deformable Shell部件，绘制中面几何（无厚度）。
• 截面赋予：在Property模块创建Shell Section，输入厚度值及材料；复合材料需用"Composite Layup"定义铺层。
• 单元选择：通用首选S4R，高精度曲面可用S8R，厚壳需考虑剪切变形。
• 法向检查：确保壳法线方向一致。
• 装配与接触：多壳相交或壳-实体接触时，预留厚度且Tie时不可排除厚度。

3. 关键注意事项

• 厚度定义误区：壳单元几何无厚度，必须Section属性赋予。
• 连接收敛问题：预留厚度且Tie时不排除厚度是获取准确应力的关键。
• 单元锁死：避免全积分单元处理弯曲问题以防剪切自锁。

三、壳单元法面不一致的问题解析与修正

1. 问题成因与影响

壳单元法面不一致会导致接触失效、载荷方向错误及应力结果失真。

2. 检查与修正步骤

• 可视化法向：进入Mesh或Visualization模块，显示法线箭头。
• 识别异常区域：观察相邻单元箭头是否同向，修正法向。
• 验证截面偏移：检查Section Points设置，确认Offset值与法向逻辑匹配。
• 重检接触定义：修正法向后，重新运行Check Contact，确保无初始穿透。

3. 关键注意事项

• 建模源头控制：确保CAD面法向已统一。
• 复合材料/铺层：法向直接影响铺层顺序。

四、壳单元材料方向的解析与定义方法

1. 核心机制与默认规则

壳单元材料方向由局部坐标系定义，默认1轴为全局X轴在壳面的投影。

2. 定义方法（CAE与关键字）

• CAE操作流：在Property模块中进行Material Orientation设置。
• 关键字输入：使用ORIENTATION定义基向量，并在SHELL SECTION或*COMPOSITE LAYUP中引用该orientation名称。

3. 关键注意事项

• 法线一致性：检查法线方向，统一翻转异常单元。
• 验证手段：后处理中开启Show Material Orientation可视化箭头。

五、壳单元应用案例分析

1. 案例一：局部网格细化

对飞机蒙皮进行局部网格细化，采用Partition Face工具对壳部件的几何面进行切割，生成新的边或子面，以便局部加密网格。

2. 案例二：不同材料/厚度区域划分

对汽车车身进行不同材料/厚度区域划分，利用Partition Face工具将不同厚度区域的几何面进行分割，以便施加不同截面属性。

六、壳单元与其他功能的延伸对比

1. 与实体单元的对比

• 壳单元适用于薄壁结构，而实体单元适用于实体结构。
• 壳单元的计算效率高于实体单元，但精度稍低。

2. 与板单元的对比

• 壳单元和板单元都适用于薄壁结构，但壳单元在弯曲分析中更具有优势。
• 壳单元的建模相对简单，而板单元的建模相对复杂。
