ABAQUS避坑指南：新手从实体生成壳体与实体合并详解

从实体生成壳体

从实体生成壳体（Shell）是建模过程中常见的一步，但如果不小心操作，可能会遇到各种问题。以下是一些常见的误区和解决办法。

误区一：直接转换实体为壳体

问题：直接几何操作将实体转换为壳面可能导致模型精度降低。

解决办法：

• 方法一：使用"From Solid"工具直接转换
• 步骤：进入Part模块，选择Shape → Shell → From Solid，选择目标面，系统会自动提取为新的壳特征。
• 注意：此方法适用于定义离散刚体或快速提取表面。

• 方法二：抽取中面并赋予壳属性
• 步骤：点击Assign Mid-surface工具，选择需要抽壳的实体体块，调整中面位置，修补与延伸，定义壳截面。
• 注意：适用于薄壁结构分析，提取实体厚度方向的中间面来替代实体。

实体合并方法

在ABAQUS中，实体合并主要是Assembly模块的布尔运算实现。

误区一：合并时网格丢失

问题：执行合并操作后，原有网格会被清除。

解决办法：

• 核心操作流程：进入Assembly模块，点击Merge/Cut Instances图标，设置参数，框选需合并的实例，完成。
• 注意：若需保留网格特征，需选择Mesh域合并。

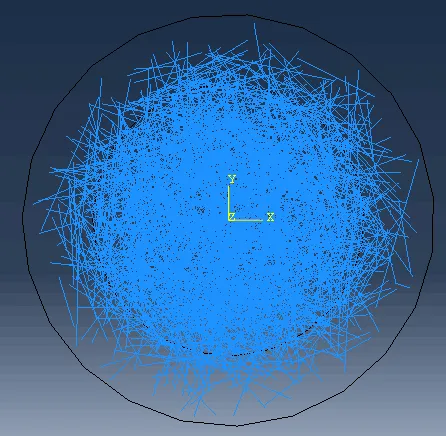

实体球绘制

在ABAQUS中绘制实体球，需要旋转封闭半圆草图来实现。

误区一：草图不封闭

问题：草图不封闭无法生成实体球。

解决办法：

• 步骤：创建部件，绘制草图（半圆加直径线段构成闭合回路），执行旋转（绕Y轴旋转360°）。

实体拆分

在ABAQUS中拆分实体，Partition命令完成。

误区一：拆分后无法独立使用

问题：分割后生成的是同一Part内的多个Cell，并非独立Part。

解决办法：

• 步骤：进入Part或Mesh模块，点击Tools → Partition，选择Cell类型，定义切割平面，执行分割。
• 注意：若需独立Part，需使用Copy Part并勾选Separate disconnected regions功能。

实体抽壳

在ABAQUS中，实体抽壳是将三维实体几何简化为二维参考面。

误区一：处理变厚度模型困难

问题：ABAQUS自动抽取在处理变截面模型时，相连位置容易产生错位。

解决办法：

• 步骤：指派中面区域，执行面偏移，修补与过渡处理。
• 注意：若模型复杂，在外部CAD软件中完成中面抽取并导入ABAQUS。

版本差异与适用边界

• 版本差异：不同版本的ABAQUS在功能上可能存在差异，具体操作可能有所不同。
• 适用边界：上述方法适用于薄壁结构分析，对于厚实体结构，仍应使用实体单元。
