abaqus材料方向定义 全流程操作路径指引

引言

材料方向的正确定义对于结果的准确性至关重要。Abaqus其材料方向的定义尤为关键。这里将深入探讨Abaqus中材料方向的定义方法，并结合实际操作，为你提供一套完整的解决方案。

Abaqus材料方向定义核心步骤详解

1. 创建基准坐标系

我们需要在Abaqus/CAE的Property模块中创建基准坐标系。进入该模块后，选择Tools > Datum CSYS，创建一个直角或圆柱坐标系。确保材料1轴和2轴方向正确，因为Abaqus会根据这些方向自动确定3轴。

2. 指派材料方向

创建基准坐标系后，点击Assign > Material Orientation。选择目标几何区域（面/体），并在视图中拾取刚才创建的基准坐标系。您需要指定近似法线轴（如Shell的Axis-3），并输入额外旋转角（如需调整纤维角度）。

3. 赋予截面属性

完成方向指派后，将包含各向异性定义的截面属性分配给该区域。注意，分配顺序不可颠倒，否则网格划分后方向可能错乱。

关键字输入方式（.inp文件）

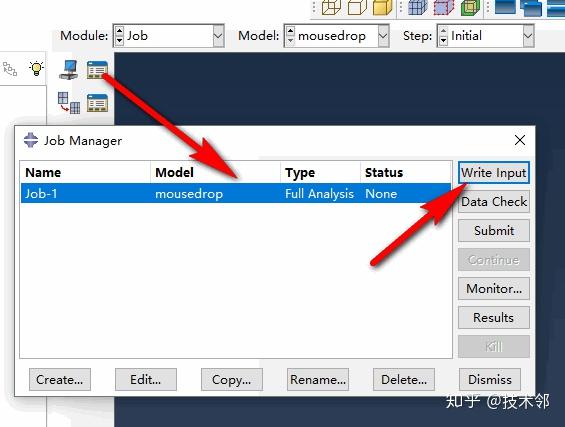

在Abaqus的.inp文件中，定义方向场需要使用*Orientation关键字。格式如下：

``*Orientation, name=ori-name, system=rectangular1.0 0.0 0.00.0 1.0 0.0`

ori-name`为自定义名称，后面两行分别定义1轴向量（x, y, z）和2轴向量（x, y, z）。

关键注意事项

默认行为风险

未定义材料方向时，壳单元局部1轴默认为全局X轴在壳面的投影。若结构倾斜，可能导致应力解读错误。

实体与壳差异

实体复合材料需明确堆叠方向（Stacking Direction），壳单元需确保法线方向与几何一致。

验证方法

划分网格后，使用Tools > Query > Material Orientation或 Visualization模块显示局部坐标系箭头，检查方向是否正确。

大变形分析

Orientation定义的方向在大变形下会随材料旋转（随动坐标系），而节点变换Transform仅改变载荷/边界参考系不随材料转动。

进阶技巧

对于复杂铺层（如复合材料层合板），推荐使用Composite Layup功能，直接设置铺层角度、坐标系及额外旋转，软件自动处理投影与方向场生成，避免手动指派误差。

常见问题FAQ

问题：不同单元类型如何定义材料方向？

解答：实体单元需定义Stacking Direction确定法向，离散方向场可为每个单元单独指定方向。

问题：如何避免层间剪切模拟误差？

解答：使用典型技巧整理复合材料各层合方向定义，快速避免层间剪切模拟误差。

总结

Abaqus材料方向的定义对于有限元分析结果的准确性至关重要。本文的详细介绍，您已经掌握了Abaqus中材料方向的定义方法。在实际操作中，请注意以下几点：

• 确保基准坐标系创建正确；
• 仔细指派材料方向；
• 注意不同单元类型的定义差异；
• 使用Composite Layup功能简化复杂铺层定义。
