abaqus弯矩方向规则 三个维度弯矩定义逻辑说明

导语：深入解析Abaqus软件中弯矩方向的定义与操作，帮助用户准确理解并应用弯矩分析。

Q&A模块

Q1：Abaqus中弯矩方向是如何定义的？

A1： Abaqus中弯矩方向严格遵循梁单元局部右手坐标系定义。正弯矩表示绕局部轴（1轴或2轴）按右手螺旋法则旋转的方向，输出变量为SM1（绕n1轴）和SM2（绕n2轴）。

场景说明：在进行梁单元分析时，需要正确定义弯矩方向以准确反映结构受力情况。

具体操作：

• 确定梁单元的局部坐标系，包括t轴（轴向）、n1轴（局部1方向）、n2轴（局部2方向）。
• 使用BEAM SECTION或ORIENTATION命令明确指定n1/n2方向。

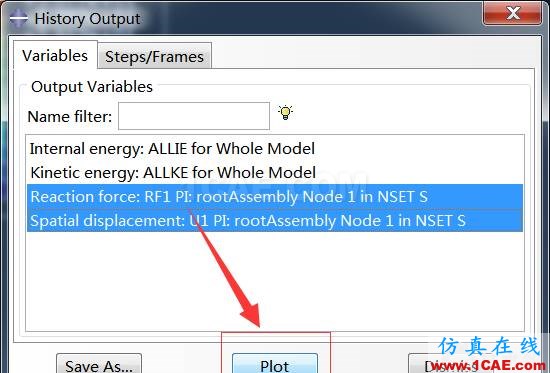

• 在后处理中查看SM1和SM2的数值，判断弯矩方向。

预期结果：得到正确的弯矩方向，确保分析结果的准确性。

Q2：Abaqus中如何区分三个方向的弯矩？

A2： Abaqus中梁单元的三个方向弯矩分别为绕1轴（SM1）、绕2轴（SM2）及绕轴线（SM3，实为扭矩）的分量。

场景说明：在进行复杂结构分析时，需要区分不同方向的弯矩以全面评估结构受力。

具体操作：

• 确定局部坐标系中t轴、n1轴和n2轴的方向。
• 使用后处理工具查看SM1、SM2和SM3的数值。
• 分析SM1和SM2的数值，判断截面弯曲方向；分析SM3的数值，判断扭转效应。

预期结果：准确区分三个方向的弯矩，全面了解结构受力情况。

异常处理专区

| 常见报错 | 修复方法 |
|----------------------------------|--------------------------------------------------------------------------------------------------|
| 报错1：局部轴方向错误 | 检查BEAM SECTION或ORIENTATION命令中n1/n2方向的定义是否正确，确保与实际结构相符。 |
| 报错2：弯矩方向与预期不符 | 在后处理中开启"Show tick marks for line elements"选项，直观查看局部轴方向，确认弯矩实际作用效果。 |
| 报错3：扭矩输出异常 | 确认是否为纯弯矩分析，若需关注SM1和SM2；若为扭转分析，关注SM3，并检查实体单元的截面积分或Free Body Cut计算。 |
