abaqus弯矩施加全操作 边梁弯矩实例与方向校准方法

那天紧急处理一个Abaqus模型，实体单元施加弯矩简直把我急得团团转。实体单元不能直接在面上加弯矩，得绕道而行啊！

我在要加载的面附近创建了个参考点，这小点儿将来要干大活儿。

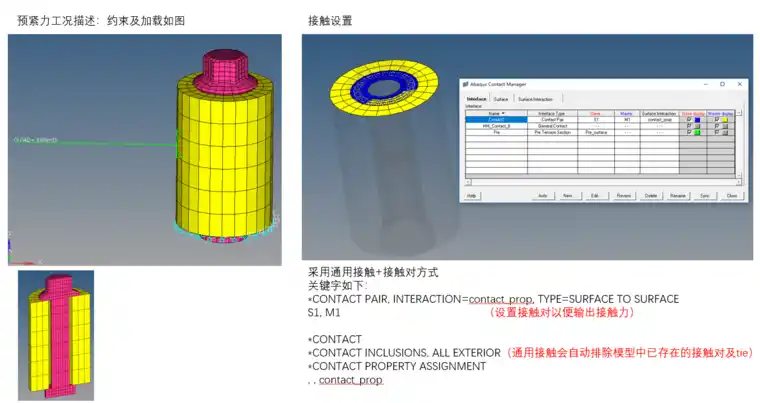

我转到Interaction模块，搞了个Coupling约束，把参考点和面绑在一起。这就像给弯矩找个传送带。

回到Load模块，我直接在参考点上施加了Moment载荷，弯矩就耦合传到了整个面上。

壳单元和梁单元就能直接上弯矩，省事多了。壳单元节点本身就爱转动，梁单元也是直接上，简单！

耦合约束可讲究了，得选对类型和自由度。二维模型得注意方向，弯矩只能加载在z轴方向。

Abaqus施加弯矩，最常用的是创建参考点并耦合。把弯矩传到面上，就在Assembly模块创建参考点，用Coupling约束连接。

要注意节点得有转动自由度，梁单元、壳单元节点或参考点都行。载荷方向不对，定义个局部坐标系也能对齐。

给边施加弯矩，实体单元得绕道，创建参考点+耦合约束+施加Moment载荷。壳/梁单元的边，直接用分布边力矩。

操作时，耦合类型选Distributing或Kinematic，参考点位置靠近加载边形心。验证方法，检查Free Body Cut或反力输出。

还有啊，纯梁/壳结构，直接分布载荷法；实体结构走“参考点 - 耦合”路径。

啊，那回头的模型，我一步步来，终于搞定了。下次谁再遇到这事儿，照这个方法试试看，保准没错儿！
