SolidWorks构造垂直于直线基准平面方法

SolidWorks构造垂直于直线基准平面方法详解

（背景铺垫）在SolidWorks三维实体建模流程中，基准面作为定位参照系统的核心要素，承担着约束几何体方位、确定特征方向、划分视图区域等多重功能。构建垂直于特定直线的基准面，是建立复杂装配关系、精准定位草图轮廓、创建对称特征的关键步骤。这种操作在机壳类零件设计、异形结构定位及工程图投影标注中具有基础性作用，可作为后续基准坐标系、参考点、特征定位等多种操作的前提条件。

（操作步骤详解）第一步：定位基准面创建界面1.1 在装配体或零件文件中，需确保当前工作状态处于"参考几何体"工作环境。可点击菜单栏"插入"选项卡，定位到"参考几何体"子菜单，或直接在工具栏找到带有三个互相垂直箭头的基准面图标（显示为一个带有"R"标记的网格平面）。1.2 为什么这么做：采用标准工作环境可避免误操作，确保创建过程符合软件逻辑。界面图标设计符合人体工学原理，三向箭头直观反映平面定位特性。1.3 界面视觉指引：注意观察工具栏中基准面图标与其它参考几何体（如坐标系、基准轴）的视觉差异，基准面图标上方会显示"Create Reference Plane"字样。

第二步：选择第一参考（目标直线）2.1 点击"第一参考"选项框，软件会进入选择模式。使用"框选"方式（按住Ctrl键可多选）或单击选中特定的基准线、草图线或模型边缘线。2.2 为什么这么做：直线作为基准面的延伸方向，决定了平面的法线矢量方向。选择时需注意区分直线类型：

• 3D草图边：具有方向矢量，可直接用于垂直定位
• 模型边：存在于多个面中，需确认其所在的特征关系
• 基准线：无关联特征，定位精度最高2.3 界面视觉指引：选择时直线会呈现高亮状态，在特征树中出现"Reference Plane"选项。注意检查所选直线是否处于激活状态，在选定前"显示/隐藏"功能确认其可见性。

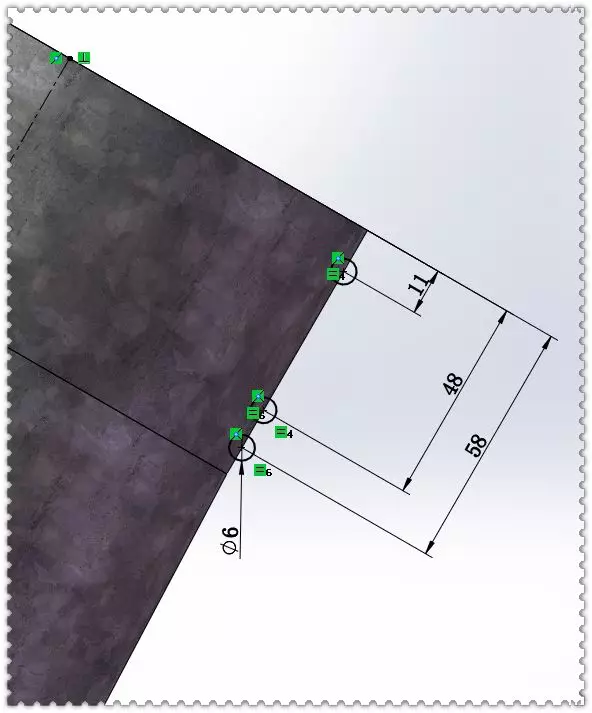

第三步：选择第二参考（定位点）3.1 在"第二参考"选项框中，需要选择一个与目标直线有确定关系的点。需特别注意：

• 所选点必须位于目标直线上或其延长线上
• 可选择类型包括：端点、草图点、顶点、参考点、坐标系原点等3.2 为什么这么做：提供第二参考能形成刚性约束，避免基准面在空间中旋转。当仅选择直线时，软件会生成一个与直线相切的平面族（开环轮廓），无法保证几何体的唯一定位。3.3 界面视觉指引：选择点时会采用"拾取点"模式，点击时出现绿色高亮提示。对于3D模型边，可使用"直线参考"对话框中的"边线"选项；对于草图线条，需确保草图处于"激活"状态。

第四步：调整基准面方向4.1 在生成基准面后，可属性管理器的"法线方向"选项调整平面朝向。对于自由度较高的直线（如倾斜的模型边），此处可手动旋转平面以达到最佳视角。4.2 为什么这么做：不同设计场景对基准面方向的要求存在差异。当需要观察特定截面时，调整方向可使剖面视图更清晰；当进行对称特征创建时，正确的法线方向能保证对称性。4.3 界面视觉指引：在属性管理器中，"法线方向"选项呈现为一个小箭头指示器。点击该选项可激活方向调整，基准面会显示为可拖动的灰色平面，拖动时会有实时方向反馈。

第五步：指定平面位置5.1 若使用"直线+点"参考方式，基准面会自动所选点。可"位置"参数微调平面偏移量。对于曲线轮廓的衍生基准面，需要使用"距离"参数控制偏移距离。5.2 为什么这么做：位置参数直接影响后续特征的生成精度。当需要创建特定厚度的结构时，偏移量需精确计算；当作为测量参考时，位置需保证可见性。5.3 界面视觉指引：在属性管理器中，"位置"选项显示为一个带有百分比数值的滑块控件。对于3D草图绘制，可使用坐标系输入框进行绝对坐标定位。

（参数变体详解）6.1 参考类型选择：

• 端点：适用于规则零件的末端定位，能确保基准面与零件表面接触
• 草图点：适用于需要精确定位的特征创建，允许在草图中自由定义点



• 参考点：适用于自由空间定位，可创建独立于模型的参考平面6.2 参数组合方案：
• 直线+端点：确保基准面与零件表面完全贴合，常用于截面视图创建
• 直线+参考点：允许在模型外自由定位，适合复杂装配关系的辅助定位
• 直线+坐标系原点：创建与全局坐标系对齐的基准面，适合标准化设计6.3 不同草图状态的影响：
• 当草图处于"草图模式"时，仅能选择草图点作为参考
• 在三维模型状态，可选择顶点或参考点
• 对于3D草图线，需先激活草图环境才能选择相关点

（常见失败原因对照表）7.1 错误现象一：提示"开环轮廓"无法创建基准面

• 原因分析：仅选择单条直线未提供定位点
• 解决路径：在直线任意位置创建参考点（可点击"参考点"工具或使用快捷键Ctrl+P），以"直线+参考点"作为参考7.2 错误现象二：生成平面与预期方向不符
• 原因分析：未正确选择直线的延伸方向或存在隐藏的约束条件
• 解决路径：检查所选直线是否被其他特征遮挡，确保选择的是可见的直线段。对于曲面模型，先应用"延伸"特征使直线完全可见。7.3 错误现象三：基准面生成后无法移动
• 原因分析：未正确激活基准面或与其他约束存在冲突
• 解决路径：确认基准面处于"未关联"状态，检查特征树中是否有冲突的约束关系。必要时可使用"解除约束"工具进行调整。7.4 错误现象四：新基准面与现有基准面重合
• 原因分析：选择的点与已有基准面位置重叠
• 解决路径：在直线适当位置创建新的参考点，或使用"偏移"功能调整基准面位置。对于重复定位，采用"平移"方式创建新基准面。

（特殊场景处理）8.1 对于倾斜直线的垂直定位：

• 需要确保直线处于非水平状态，旋转基准面可观察不同角度的投影效果
• 配合"剖面视图"进行实时确认，观察基准面与直线的垂直关系8.2 创建多个基准面时的注意事项：
• 当创建多个垂直基准面时，应确保每个基准面均有唯一的定位点
• 避免在同一条直线上创建多个参考点，否则产生定位冲突
• 使用"参考点"工具创建独立定位点，而非直接使用模型顶点

（操作验证方法）完成基准面创建后，可以下方式确认准确性：

1. 执行"特征"选项卡中的"测量"功能，检查基准面与直线之间的夹角是否为90°
2. 创建一个沿该基准面的拉伸特征，观察其方向是否符合预期
3. 使用"剖面视图"工具，生成与基准面平行的视图进行定向观察
4. 在模型树中查看基准面的定位参数是否与预期一致
5. 若需验证体积相关性，可在基准面位置创建基准点，"尺寸"标注确认其位置精度

（进阶技巧）9.1 多参考组合应用：

• 可使用"直线+点+另一个平面"进行三维定位，基准面会切于所选平面且垂直于直线
• 适用于需要满足多个方向约束的精密定位场景9.2 动态参考创建：
• 保持拉伸特征未求解状态，直接在平面位置创建基准面可避免多余约束
• 若先创建基准面再生成特征，需注意特征与基准面的关联关系9.3 工程图投影验证：
• 在工程图环境中，选择该基准面作为显示平面，观察投影轮廓是否与三维模型完全一致
• 可使用"投影视图"工具进行多角度投影验证

（注意事项深化）10.1 参考选择优先级：

• 模型边优先于基准线进行选择，可避免引入不必要的约束
• 草图点需在激活草图状态时选择，否则被忽略10.2 特征关联性处理：
• 在实体建模阶段先完成主要特征创建，再进行基准面定位
• 避免在带有约束的装配环境中直接创建基准面，影响装配关系10.3 软件版本差异：
• 早期版本需要手动应用"延伸"特征才能选择完整直线
• 新版本提供智能选择功能，可自动识别可见线段10.4 系统资源占用：
• 复杂模型中创建多个基准面影响操作响应速度
• 在完成主要定位后，逐步创建辅助基准面以优化性能

（操作记录与版本控制）11.1 在注释文件中记录基准面创建参数，便于后续修改和追溯11.2 使用"配置"功能管理不同版本基准面，适合需要多方案对比的设计场景11.3 对于关键定位基准面，在特征树中设置"属性标记"，便于查找和管理

注：实际操作中先"状态栏"查看参考对象是否有效，遇到多选情况可使用"过滤器"工具限定选择范围。对于精密工程图纸，采用"辅助参考平面"而非直接生成基准面，以减少图纸视图更新带来的潜在误差。在创建过程中，可随时回退操作以避免错误累积。
