拉伸草图不封闭问题解析与保姆级解决方案

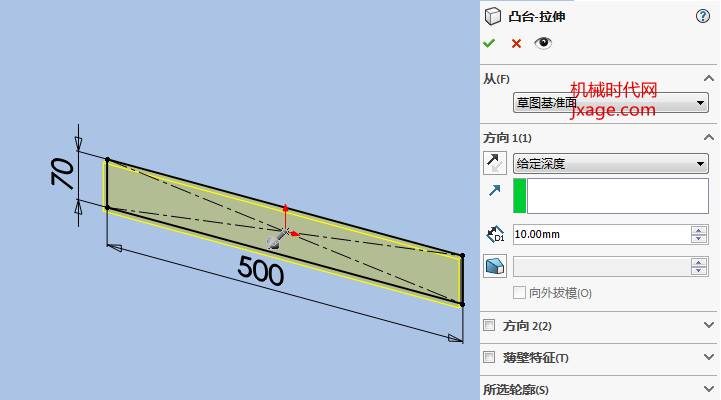

引言

在SolidWorks三维建模过程中，拉伸草图是基础操作之一。许多新手在操作过程中会遇到草图不封闭的问题，这不仅影响了建模效率，还导致后续操作出错。将深入剖析这一痛点，并提供保姆级操作步骤，助您轻松解决拉伸草图不封闭的问题。

问题现象

在SolidWorks中，当我们尝试拉伸一个草图时，如果草图边缘不封闭，系统会提示“草图不封闭”，导致拉伸操作无法完成。这种情况在绘制复杂或细节丰富的草图时尤为常见。

原因分析

造成草图不封闭的原因主要有以下几点：

• 草图边缘有缺口：在绘制草图时，如果某个或某些边缘没有闭合，拉伸操作自然无法进行。
• 草图线段重叠：在绘制草图时，如果两条线段重叠，系统会将其视为一个封闭区域，导致拉伸草图时出现错误。
• 草图线段交叉：在绘制草图时，如果两条线段交叉，系统会将其视为一个封闭区域，导致拉伸草图时出现错误。

解决方案

保姆级操作步骤

• 检查草图边缘：仔细检查草图边缘，确保所有边缘都闭合。
• 删除重叠线段：如果发现草图线段重叠，将其删除或修改。
• 调整交叉线段：如果发现草图线段交叉，将其调整到不会交叉的位置。

界面细节

• 检查草图边缘：在草图编辑状态下，选中草图边缘，观察是否有缺口。
• 删除重叠线段：选中重叠线段，按Delete键删除。
• 调整交叉线段：选中交叉线段，调整其位置，使其不再交叉。

进阶技巧

• 使用“草图检查”功能：在草图编辑状态下，点击“草图检查”按钮，系统会自动检查草图中的错误，并提示您进行修改。
• 使用“草图修复”功能：在草图编辑状态下，点击“草图修复”按钮，系统会尝试自动修复草图中的错误。

常见问题FAQ

Q：为什么我的草图总是不封闭？A：请仔细检查草图边缘，确保所有边缘都闭合。检查草图线段是否有重叠或交叉。

Q：如何修复草图中的错误？A：使用“草图检查”和“草图修复”功能自动检查和修复错误。

总结

拉伸草图不封闭是SolidWorks新手常遇到的问题。提供的保姆级操作步骤和进阶技巧，相信您已经能够轻松解决这一问题。在今后的建模过程中，请务必注意草图绘制细节，避免类似问题的发生。祝您建模愉快！
