SolidWorks工程图显示问题故障排查指南

现象重述

• 工程图完全无法显示，屏幕上只显示一个空白界面。
• 工程图部分区域无法显示，看起来像是被遮挡或隐藏。
• 特定的线条或元素（如螺纹线）不显示。

请对照以下描述，检查您遇到的具体问题。

原因分层

• 草图层面：
• 零件被重命名或移动位置，导致工程图无法找到相应的模型。
• 零件模型文件被删除或损坏。

• 参数层面：
• 工程图视图被误隐藏或遮挡。
• 图层设置导致某些元素不可见。

• 系统选项层面：
• 系统配置或文档属性设置不正确，如螺纹线显示设置。

方案递进

• 基础解决方法：
• 替换模型：如果零件被改名或移动，尝试点击工程图视图，右键选择“替换模型”，在浏览窗口中找到正确的文件并打开。这种方法适用于零件位置变动的情况。

• 进阶解决方法：
• 检查路径：确认模型文件没有被删除，如果文件丢失，只能重新建模或从备份中恢复。这种方法适用于文件丢失的情况。
• 显示视图：如果视图被误隐藏，选中工程图视图，右键点击，选择“显示”即可恢复。检查是否有关闭的图层挡住了视图，确保所有相关图层都是打开状态。这种方法适用于视图被隐藏的情况。

• 高级解决方法：
• 螺纹线设置：如果螺纹线不显示，需在文档属性里勾选“装饰螺纹线”和“上色的装饰螺纹线”。
• 重建模型：如果上述方法都无法解决问题，尝试按Ctrl+Q强制重建模型，刷新显示数据。这种方法适用于模型显示异常的情况。

预防

• 定期备份工程图文件和模型文件。
• 在重命名或移动文件时，确保工程图中的引用路径更新。
• 定期检查和清理工程图视图，确保所有必要的图层和元素都是可见的。
• 熟悉并正确设置文档属性，以避免显示问题。

版本差异 / 适用边界

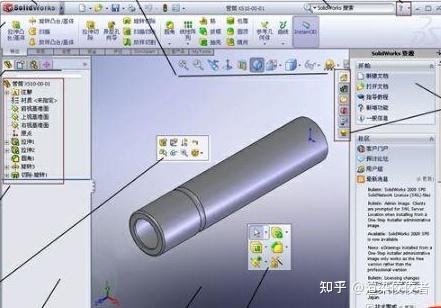

工具/资源推荐

• 备份工具：使用Windows自带的文件备份功能或第三方备份软件进行文件备份。
• 文件恢复工具：如果文件丢失，使用“文件历史记录”功能或第三方文件恢复软件尝试恢复。

遵循上面指南，有效地解决SolidWorks工程图显示问题，并减少未来类似问题的发生。
