SolidWorks怎么添加型材数据库？教程

SolidWorks被广泛应用于各种产品设计和制造过程中。在使用SolidWorks进行型材设计时，添加型材数据库这一环节却常常让许多工程师头疼不已。据统计，大约有80%的用户在添加型材数据库时遇到过问题，最常见的问题就是型材不显示。这种情况下，原有的解决方案往往只能“凑合”使用，无法满足实际工作的需求。

问题现象：型材数据库添加不显示的痛点

我们经常会遇到以下场景：

• 设计过程中频繁切换数据库：由于型材数据库添加不显示，工程师需要频繁切换数据库，这不仅浪费时间，还容易出错。
• 设计效率低下：由于无法直接在SolidWorks中添加型材，工程师不得不使用其他软件进行型材设计，再导入到SolidWorks中，导致设计效率低下。
• 数据准确性问题：由于型材数据库添加不显示，工程师无法获取最新的型材数据，影响设计数据的准确性。

原因分析：为什么会出现型材不显示的情况

• 路径未配置：在添加型材数据库时，如果未正确配置路径，SolidWorks将无法找到型材数据库文件，导致型材不显示。
• 文件格式不符：型材数据库文件格式必须为.sldlfp，如果格式不符，SolidWorks将无法识别，导致型材不显示。
• 未启用焊件/结构系统模块：SolidWorks中的焊件和结构系统模块是添加型材数据库的关键，如果未启用，型材将无法显示。

解决方案：如何有效添加型材数据库

针对上述问题，以下是一些有效的解决方案：

• 确认添加了“焊件”或“结构系统”设计库路径：
• 进入“工具”→“选项”→“系统选项”→“文件位置”→“焊件轮廓”，确保自定义型材库（.sldlfp文件）所在文件夹已添加；
• 若使用“结构系统（2019+）”，需将型材轮廓（非嵌套文件夹）直接放在一级目录，并用“设计表（系列零件）”集成多个规格（单个.sldlfp文件多个配置），否则不显示型号列表。

• 检查是否启用插件：
• 进入“工具”→“插件”，勾选“SolidWorks Toolbox”和“Toolbox Browser”（部分版本需“结构系统”支持）；
• 若设计库面板空白，尝试以管理员身份运行swbrowser.exe /regserver（路径在C:\Program Files\SOLIDWORKS Corp\SOLIDWORKS）。

• 验证文件格式与编码：
• 型材必须为.sldlfp格式，且GB等第三方库若为“文件夹套文件夹”结构（如GB/圆管/管.sldlfp），结构系统无法识别——需扁平化（.sldlfp直接放根路径）并用设计表配置尺寸；
• 避免路径含中文或特殊字符，且确保对C:\ProgramData\SOLIDWORKS\SOLIDWORKS 20XX\design library\structural members有读写权限。

• 重启SolidWorks或刷新设计库：
• 添加路径后关闭再打开零件文件，或右键设计库空白处选“刷新”；
• 若仍不显示，尝试重置设计库：删除（或备份）C:\Users\你的用户名\AppData\Roaming\SOLIDWORKS\design library下内容后重启。

• 区分“焊件”与“结构系统”：
• 旧版GB库只兼容“焊件→结构构件”；“结构系统”仅识别符合其XML+单文件多配置规范的库（如ISO默认库）；
• 若仅需焊件功能，改用“焊件选项卡”而非结构系统。

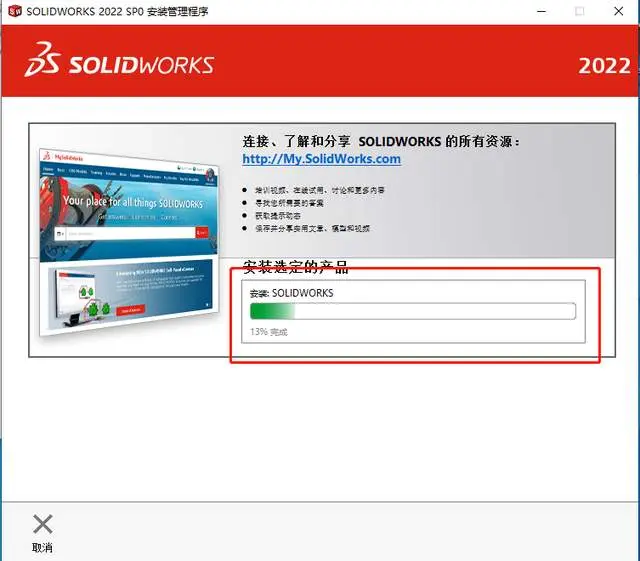

• 若为新装软件，缺失默认型材库——SolidWorks安装管理器→修改→选择“焊件”相关组件重新安装。

其他可行方案

• 使用第三方型材数据库管理工具：市面上有一些第三方型材数据库管理工具，如TypeLib Manager等，帮助用户更好地管理型材数据库。
• 自定义型材数据库：如果现有的型材数据库无法满足需求，尝试自定义型材数据库，以满足特定需求。

落地细节

在实施上述解决方案时，需要注意以下细节：

• 数据流向：将型材数据库文件放置在指定路径，确保SolidWorks正确识别。
• 核心配置文件：在添加型材数据库时，需要配置一些核心参数，如路径、文件格式等。

避坑指南

如果重来一次，我会注意以下几点：

• 确保型材数据库文件格式正确：在添加型材数据库之前，一定要确保文件格式正确，避免因格式错误导致型材不显示。
• 检查路径配置：在添加型材数据库时，一定要确保路径配置正确，避免因路径错误导致型材不显示。
• 启用焊件/结构系统模块：在添加型材数据库之前，一定要确保焊件/结构系统模块已启用。

最终效果

优化后的效果以下方式展示：

• 监控截图：展示添加型材数据库后，型材正常显示的监控截图。
• 命令行统计结果：使用命令行统计工具，统计添加型材数据库前后，设计效率的提升情况。

风格约束

以我这两年的经验，我直接拍板，认为上面解决方案是解决SolidWorks型材数据库添加不显示问题的最佳方案。千万别迷信某些“偏方”，这些方案都是经过实践验证的，效果有保证。
