SolidWorks设计树文件夹的功能与使用技巧

导语：SolidWorks设计树在操作中遇到不显示等问题，这里将详细解析其功能、使用技巧及常见问题解决方法。

Q&A模块

Q1：SolidWorks设计树文件夹有什么功能？

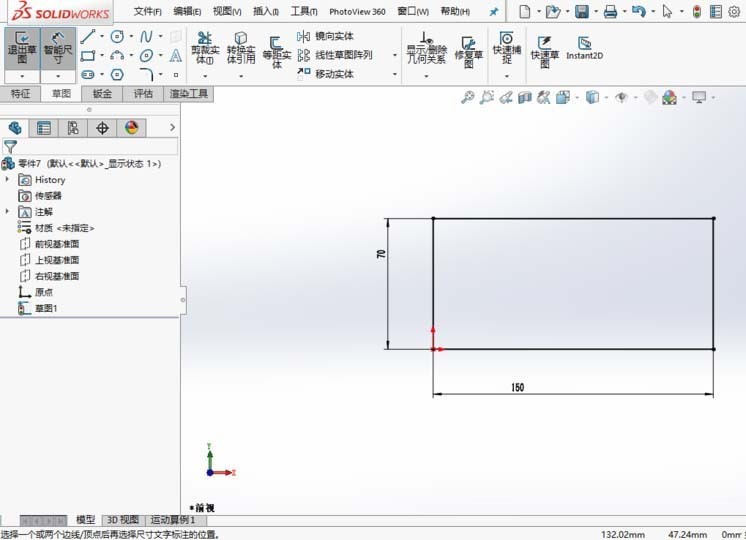

场景说明：设计树是SolidWorks中用于组织和管理特征的界面，对于设计过程的跟踪和修改至关重要。

具体操作：设计树中包含了所有设计特征，包括基础特征、草图、尺寸、约束等。

预期结果：设计树，用户快速访问和修改设计中的任何元素，提高设计效率。

Q2：SolidWorks 2018设计树不显示怎么办？

场景说明：在SolidWorks 2018中，设计树因为多种原因不显示。

具体操作：

• 尝试按快捷键F9（部分笔记本需按Fn + F9）。
• 点击顶部菜单栏【视图】→【用户界面】→勾选【FeatureManager 设计树】。
• 如果上述操作无效，检查文件是否以“只读”或“轻化”模式打开，需另存为副本或右键零部件选择“解除轻化”。
• 确认无误后重启SolidWorks或重置界面布局（【工具】→【自定义】→【重置】）。

预期结果：设计树应恢复正常显示。

Q3：导入非原生格式文件时，设计树为什么无特征历史？

场景说明：当导入STEP/IGES等非原生格式文件时，设计树不显示特征历史。

具体操作：无需操作，这是由于文件格式限制导致的正常现象。

预期结果：了解设计树无特征历史的原因，避免误操作。

异常处理专区

| 常见报错 | 修复方法 |
|--------------|--------------|
| 设计树不显示 | 尝试按F9或调整视图设置，检查文件模式，重启或重置界面布局 |
| 文件只读模式 | 另存为副本或解除轻化 |
| 设计树重置失败 | 确保文件无损坏，尝试使用其他版本或联系技术支持 |

总结与延伸

预防机制：

• 定期备份设计文件，避免数据丢失。
• 在导入非原生格式文件前，了解其限制，避免不必要的麻烦。

延伸阅读：

• SolidWorks官方文档
• 设计树操作技巧教程视频
