SolidWorks 中的旋转凸台是通过绕中心线旋转草图轮廓来生成实体特征的功能,常用于创建圆柱、圆锥等回转体零件 。该功能能将二维草图快速转化为三维模型,是建模基础工具之一 。
四步完成建模绘制草图:选择基准面,绘制闭合轮廓及一条作为旋转轴的中心线,确保轮廓在轴线一侧 。
启动命令:点击“特征”工具栏中的“旋转凸台/基体”按钮,或从菜单插入选择 。
设置参数:在属性管理器中确认旋转轴,输入旋转角度(默认 360°代表整圆) 。
完成创建:预览无误后点击确定按钮生成模型,最后保存零件文件 。
参数设置与常见误区

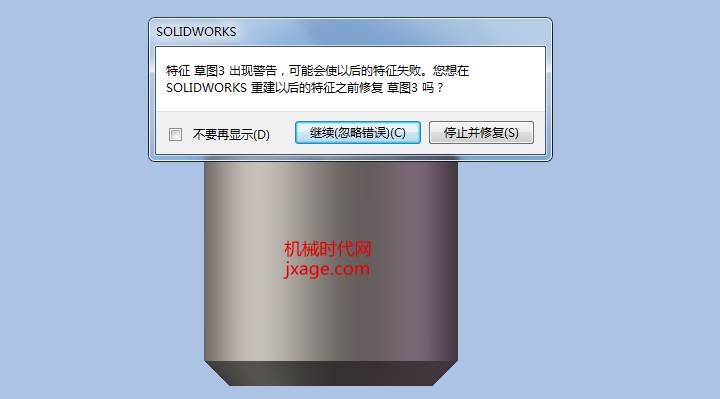

草图规范:实体旋转的草图必须闭合,且轮廓不能与中心线交叉,否则无法生成实体 。
旋转轴选择:轴可以是草图中的中心线、直线,也可以是模型的现有边线,系统会自动识别 。
方向控制:支持单向、两侧对称或双向旋转,勾选薄壁特征可生成空心零件 。
多轮廓处理:若草图含多个相交轮廓,可使用“所选轮廓”功能指定生成部分,避免报错 。
熟练掌握该功能可大幅提高回转类零件的设计效率,复杂形状建议结合薄壁选项调整 。
