退刀槽尺寸怎么标sw

在 ‌SolidWorks（SW）‌ 中标注退刀槽尺寸，需结合 ‌工程图标注规范‌ 与 ‌软件操作技巧‌。根据最新公开资料和国家标准（GB/T 4458.4），退刀槽标注主要有两种形式：

‌“槽宽×直径”‌（如 2×φ16）

‌“槽宽×槽深”‌（如 2×1）

‌SolidWorks 中标注退刀槽的推荐方法‌

‌使用“孔标注”或“智能尺寸”功能‌

选择退刀槽所在圆周 → 添加直径标注。

添加槽宽线性尺寸 → 手动编辑文字为 槽宽×φ直径 或 槽宽×槽深 格式。

‌创建自定义注解样式（推荐用于批量）‌

进入 ‌“注解” → “尺寸” → 右键标注 → “属性”‌。

在 ‌“前缀”或“后缀”‌ 中添加 × 和对应值。

保存为常用注解模板，便于重复使用 ‌‌


‌使用“注释”+“链接到属性”实现动态标注（高级）‌

插入注释文本，如 =槽宽 × φ=直径。

链接到模型中的自定义属性或方程式，实现尺寸联动 ‌‌

‌复杂或非标退刀槽添加局部放大图‌

若图形较小或结构复杂，插入 ‌局部视图‌，比例 ≥ 2:1，确保清晰表达 ‌‌

‌标注方式选择原则‌

‌优先保证直径时‌ → 用 ‌“槽宽×直径”‌（如 3×φ25）‌‌

‌优先保证槽深时‌ → 用 ‌“槽宽×槽深”‌（如 3×1）‌‌


两种方式可换算，但 ‌基准不同‌：

“槽宽×直径”：槽深基准是 ‌中心线‌；

“槽宽×槽深”：槽深基准是 ‌轮廓线‌ ‌‌

⚠️ 注意：根据 ‌GB/T 4458.4-2003《机械制图 尺寸注法》‌，退刀槽标注应清晰、无歧义，优先采用上述两种标准形式 ‌‌

‌操作提示‌

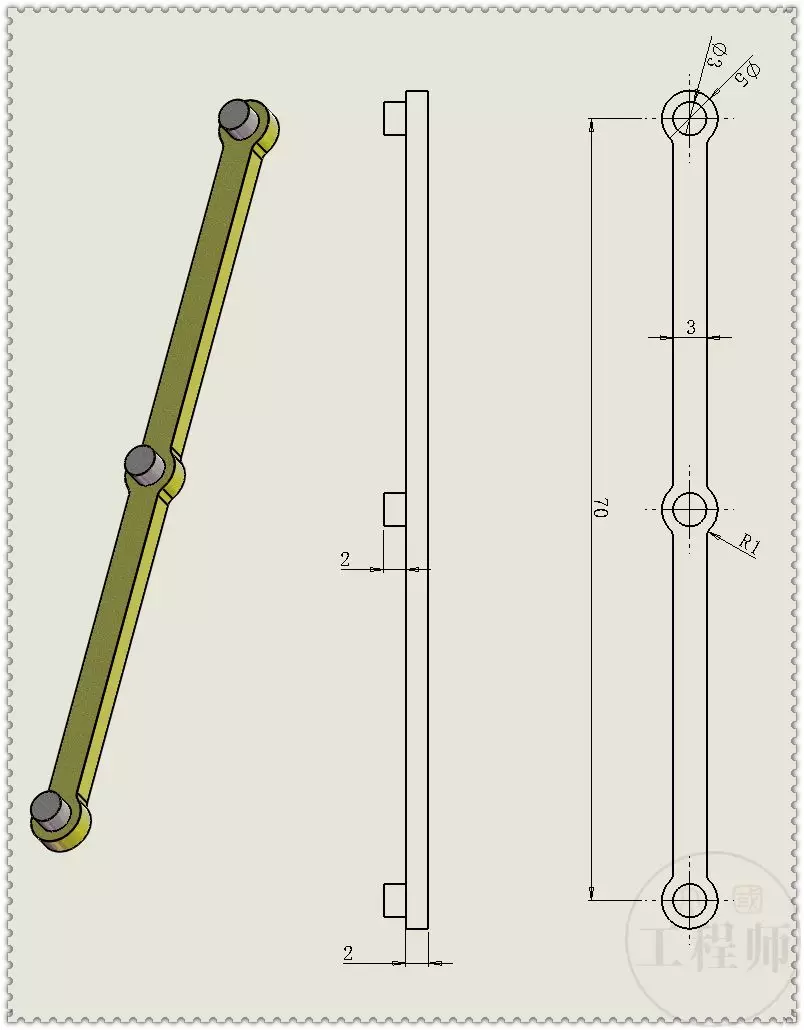

在 ‌工程图‌ 中标注，而非仅在3D模型中。

若使用 ‌SolidWorks 2026‌，可借助 ‌PMI（产品制造信息）‌ 功能直接在3D模型上标注退刀槽，再同步到工程图 ‌‌

如需示例文件或模板，可参考 CSDN博客相关文章 ‌‌
