sw怎么快速标注尺寸

在 SolidWorks 中快速标注尺寸，核心在于根据场景选择‌模型项目自动导入‌或‌智能尺寸配合效率工具‌。工程图推荐使用模型项目一键生成，草图或手动标注则利用快捷键与快速尺寸选择器提升速度。

工程图自动标注

‌模型项目导入‌：在三视图制作完成后，点击“注释”>“模型项目”，选择“整个模型”并勾选“尺寸”，可‌自动显示所有标注尺寸‌，无需手动逐个绘制 。

‌快速尺寸选择器‌：在工程图视图中插入尺寸时，该工具可帮助尺寸‌均匀分布‌，避免重叠，通过操纵杆调整间距 。‌‌‌


手动标注效率提升

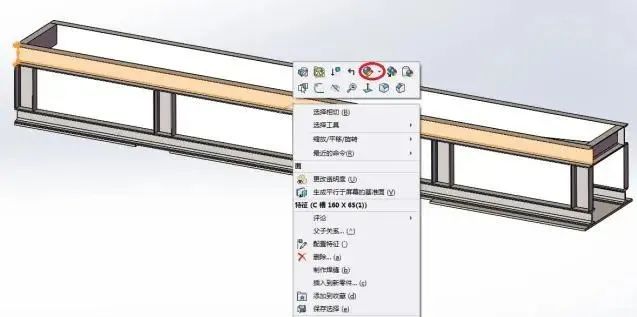

‌快捷键与笔势‌：可通过自定义设置将“智能尺寸”命令绑定到‌键盘快捷键‌或‌鼠标笔势‌（如鼠标右键滑动），实现快速调用 。


‌连续标注技巧‌：使用智能尺寸时，选择第一条边线标注后，直接选择后续边线可‌持续标注‌；或右键切换为“链尺寸”模式，提高连续尺寸标注效率 。

‌操作辅助‌：标注过程中按‌空格键‌可在模型几何体外放置尺寸，按‌Tab 键‌切换操纵杆位置，按‌Esc 键‌退出工具 。‌‌‌

特殊实体标注

‌圆弧与孔‌：标注圆弧时默认显示半径，按住 Ctrl 选择端点可标注弧长；异形孔向导生成的孔可直接使用智能尺寸捕捉中点进行位置标注 。

‌草图数字输入‌：在草图绘制过程中，右键单击选择“草图数字输入”并勾选“添加尺寸”，可在生成实体时‌同步显示尺寸‌ 。‌‌‌
