sw怎么画一个有斜度的板

在 SolidWorks（SW）中绘制有斜度的板，可根据斜度类型和建模需求选择不同方法。以下是几种常用且高效的方式：

‌1. 使用“拉伸凸台”配合“拔模”或“倾斜草图”‌

适用于整体倾斜的平板结构。

‌步骤简述‌：

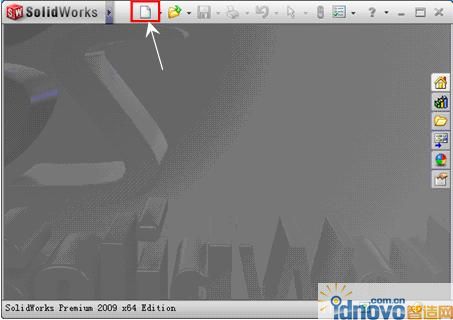

在基准面（如上视基准面）绘制矩形草图作为板的轮廓。

使用 ‌拉伸凸台/基体‌ 命令，设置拉伸深度。

在拉伸属性中，勾选 ‌“拔模”‌ 或直接在草图中使用 ‌“倾斜线”‌ 命令定义斜边角度。

输入所需斜度角度（如 5°、10° 或 45°），完成拉伸。

此方法适合规则斜板，操作直观 ‌‌

‌2. 使用“基准面 + 草图拉伸”创建倾斜面‌

适用于非垂直于基准面的斜板。

‌步骤简述‌：


新建一个 ‌倾斜的基准面‌：选择一个基准面（如前视基准面）和一条边线，设置夹角（如 30°）‌‌

在该倾斜基准面上绘制板的轮廓草图。

使用 ‌拉伸凸台‌ 沿法向拉伸，形成斜板。

此方法适用于任意角度斜板，控制精确 ‌‌

‌3. 使用“移动/复制实体”旋转已有实体‌

适用于已有直板需旋转成斜板。

‌步骤简述‌：

先绘制一个标准矩形板并拉伸。

使用 ‌特征 → 移动/复制实体‌。

选择旋转轴（如一条边线），输入旋转角度（如 30°），完成倾斜 ‌‌


此方法无需重新建模，适合后期调整 ‌‌

‌4. 钣金建模中的斜接法兰‌

若为钣金件且需折弯成斜面，可使用：

‌斜接法兰‌：在边线上创建斜接缝，自动计算角度 ‌‌

或使用 ‌边线法兰 + 自定义折弯角度‌ 实现斜边效果 ‌‌

‌5. 工程图中表达斜板（出图）‌

若已建好斜板模型，需生成工程图：

在工程图中，点击斜面一侧 → 点击 ‌“正视于”‌。

插入 ‌辅助视图（斜视图）‌ 展示斜面真实形状 ‌‌


使用 ‌智能尺寸‌ 标注斜度角度或比例 ‌‌

总结建议

‌简单斜板‌ → 用 ‌拉伸拔模‌ 或 ‌倾斜草图‌ ‌‌

‌复杂角度或不规则斜面‌ → 用 ‌倾斜基准面 + 草图拉伸‌ ‌‌

‌已有模型需倾斜‌ → 用 ‌移动/复制实体旋转‌ ‌‌

‌钣金件‌ → 使用 ‌斜接法兰或边线法兰‌ ‌‌

如需视频演示，可参考：SolidWorks斜板建模教程 ‌‌
