solidworks沿路径运动

阅读数 5

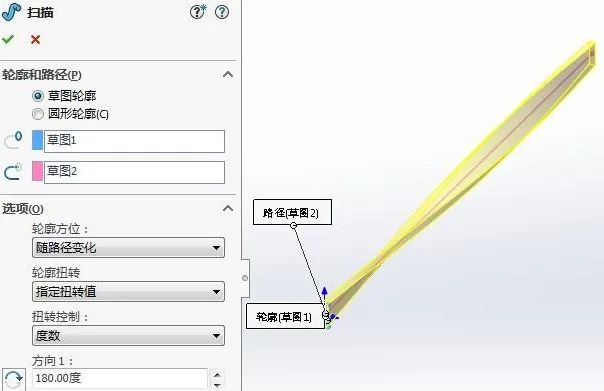

SolidWorks 实现零件沿路径运动，核心是通过‌路径配合‌限制轨迹，并利用‌运动算例‌驱动动画。以下是具体操作步骤：

快速设置路径约束

‌准备路径与零件‌：在装配体中绘制一条‌草图曲线‌作为路径，并导入需要运动的零件。

‌添加路径配合‌：点击“配合”下的“高级配合”，选择“路径配合”。

‌选择配合对象‌：零部件顶点选择零件上的‌参考点‌（如中心点或顶点），路径选择绘制好的草图曲线。

‌设置姿态控制‌：在“俯仰/偏航控制”中选择“随路径变化”以保持零件方向，滚转控制可选“上向量”防止翻转。‌‌‌

驱动运动生成动画

‌启用运动插件‌：点击工具栏“插件”，勾选"SolidWorks Motion"。

‌新建运动算例‌：底部切换至“运动算例 1"，类型选择"Motion 分析”或“动画”。

‌添加路径马达‌：点击“马达”，类型选择“路径配合马达”，配合方向选择刚才设置的路径配合。

‌设定速度与计算‌：输入运动速度或距离，点击“计算”按钮即可预览沿路径运动效果。‌‌‌

操作避坑指南

‌路径要求‌：路径必须是‌连续草图曲线‌，闭环或开环均可，但不能是断开的线段。

‌参考点‌：零件上必须有明确的点用于配合，若无需提前在零件草图中绘制‌中心点‌。

‌过约束检查‌：确保没有其他配合限制该零件自由度，否则会导致卡死或计算失败。‌‌‌
