在SolidWorks中创建结构构件的核心步骤是：首先绘制好代表构件走向的2D或3D草图线段，然后使用“结构构件”命令，在PropertyManager中指定轮廓（如标准、类型和大小），最后在图形区域中选取这些草图线段作为构件的生成路径。

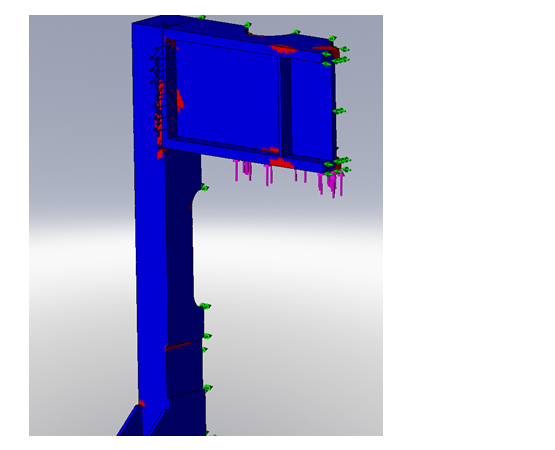

路径的定义与选择方法
结构构件的“路径”是指用于定义构件走向和位置的草图线段。正确选择路径是创建焊件模型的基础。
路径的本质：路径是预先绘制的直线或曲线草图实体。软件将沿着您选择的这些线段，放置指定的结构构件轮廓（如角铁、矩形管等）来生成实体。
选择操作：在激活“结构构件”命令后，直接在图形区域单击所需的草图线段即可将其添加为路径。 您可以连续选择多条线段来构成一个完整的路径组。
路径的类型与分组：路径可以来源于2D草图、3D草图或二者的组合。
通常，相连或相互平行的线段应被归入同一个“组”，以便软件对其进行统一的边角处理和轮廓应用。对于复杂的布局，可能需要创建多个组来分别管理不同方向的构件。
定义路径时的关键参数设置
在选取路径线段的同时或之后，需要在PropertyManager中设置一系列参数，以精确控制生成构件的属性。
轮廓选择：这是定义构件截面形状的关键步骤，需依次选择：标准：如ISO、ANSI Inch等。
类型：如“角铁”、“矩形管”、“管道”、“C槽”等。
大小：选择具体的规格尺寸，列表按从小到大的顺序排列。
边角处理与缝隙设置：当多条路径线段在边角处相交时，需要进行处理以获得正确的焊接模型。
应用边角处理：可以选择不同的终端处理方式，如“终端斜接”、“终端对接”等，以决定构件在交叉点如何被剪裁。
设置焊接缝隙：可以指定同一组内线段之间或不同组线段之间的缝隙值，这会在切割清单中反映为构件的实际长度缩短。
轮廓对齐与旋转：为确保构件正确放置，可以对轮廓进行微调。
对齐：可以将轮廓的水平轴或竖直轴与任何选定的向量（如边线、构造线）对齐。
旋转角度：可以按指定度数旋转轮廓。
找出轮廓：使用此功能可以放大轮廓显示，并更改轮廓草图相对于路径线段的穿透点（默认是草图原点）。
路径创建的高级技巧与注意事项
掌握一些进阶方法和注意事项，可以提升创建结构构件路径的效率和模型质量。
利用“结构系统”模式：对于复杂的框架设计，可以使用更高效的“结构系统”工作流程。在此模式下，您可以先利用点、基准面等创建主要构件，然后在两个主要构件之间自动生成次要构件，软件会提供专门的“边角管理”工具进行微调。
材料与延伸选项：从轮廓转移材料：如果所选用的轮廓库文件已分配材料属性，勾选此选项可将材料属性直接转移到新创建的焊件中。
允许突出：此选项允许结构构件延伸超出草图的长度，在用一个构件剪裁另一个构件但未完全切除时非常有用。
重要前提与常见问题：草图是必需前提：必须在零件中存在草图线段，“结构构件”命令才可用。如果未绘制草图，该命令图标将显示为灰色不可用状态。
穿透点的调整：轮廓的穿透点决定了构件截面相对于路径线段的位置。如果默认位置不满足要求，务必使用“找出轮廓”功能进行调整，这对确保构件正确对接至关重要。
