在 SolidWorks(SW)中实现圆周阵列,主要通过“特征”或“草图”中的圆周阵列命令完成。以下是基于官方最新文档(2026 年版)整理的核心操作步骤:基本操作流程
准备源特征或草图实体
确保已创建需要阵列的特征(如拉伸切除、凸台等)或草图几何体(如圆、线等)。
若为草图阵列,需在草图编辑状态下进行。
启动圆周阵列命令
特征圆周阵列:点击 “特征”工具栏 中的 圆周阵列 图标,或
依次点击 插入 > 阵列/镜向 > 圆周阵列
草图圆周阵列:在草图中,点击 草图工具栏 的 圆周草图阵列,或
点击 工具 > 草图绘制工具 > 圆周阵列

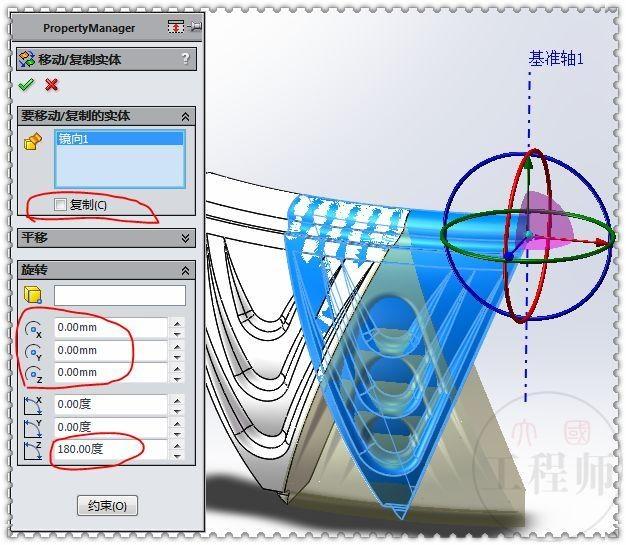

设置阵列参数(PropertyManager)
阵列轴:在图形区域中选择一个实体作为旋转轴,可选:圆形边线
圆柱面
临时轴
草图直线
角度尺寸
方向控制:可勾选 “反向” 改变阵列方向
实例分布:实例数:总实例数量(包含原始特征)。
角度:每个实例之间的角度。
等间距:若勾选,则自动将 360° 均匀分配给实例
多方向阵列(可选):启用 方向2,可实现双向对称或非对称阵列
勾选 “对称” 可使方向2与方向1镜像对称
确认生成
预览无误后,点击 √ 完成阵列。
注意事项
草图阵列 vs 特征阵列:草图阵列适用于在同一草图内复制几何元素;
特征阵列用于复制已完成的特征,更适用于后续修改
多实体零件:若为多实体零件,需在 “实体”选项 中指定作用对象
跳过实例:可在阵列生成时按住鼠标悬停并单击,跳过特定实例
