sw怎么圆周阵列实体

在 SolidWorks 中圆周阵列实体，核心操作是在‌特征工具栏中选择“圆周阵列”命令，并在 PropertyManager 中启用“实体”选项，然后选择要阵列的实体并设置阵列轴、角度和实例数等参数‌。‌‌‌

操作步骤

‌准备多实体零件‌：确保零件中包含多个实体（例如通过“合并结果”取消勾选创建的独立实体）。

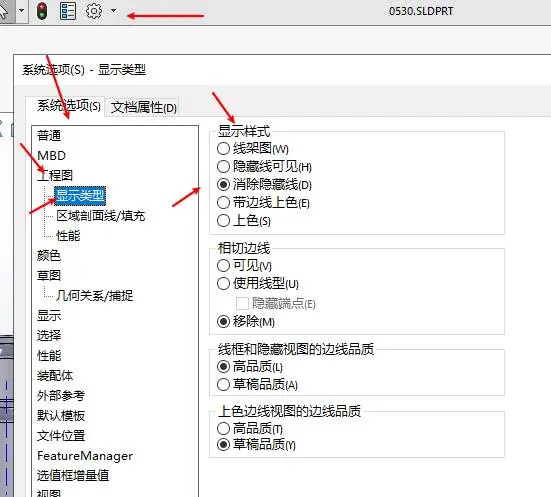

‌启动圆周阵列命令‌：单击“特征”工具栏中的 ‌圆周阵列‌（或通过“插入”>“阵列/镜像”>“圆周阵列”访问）。‌‌‌

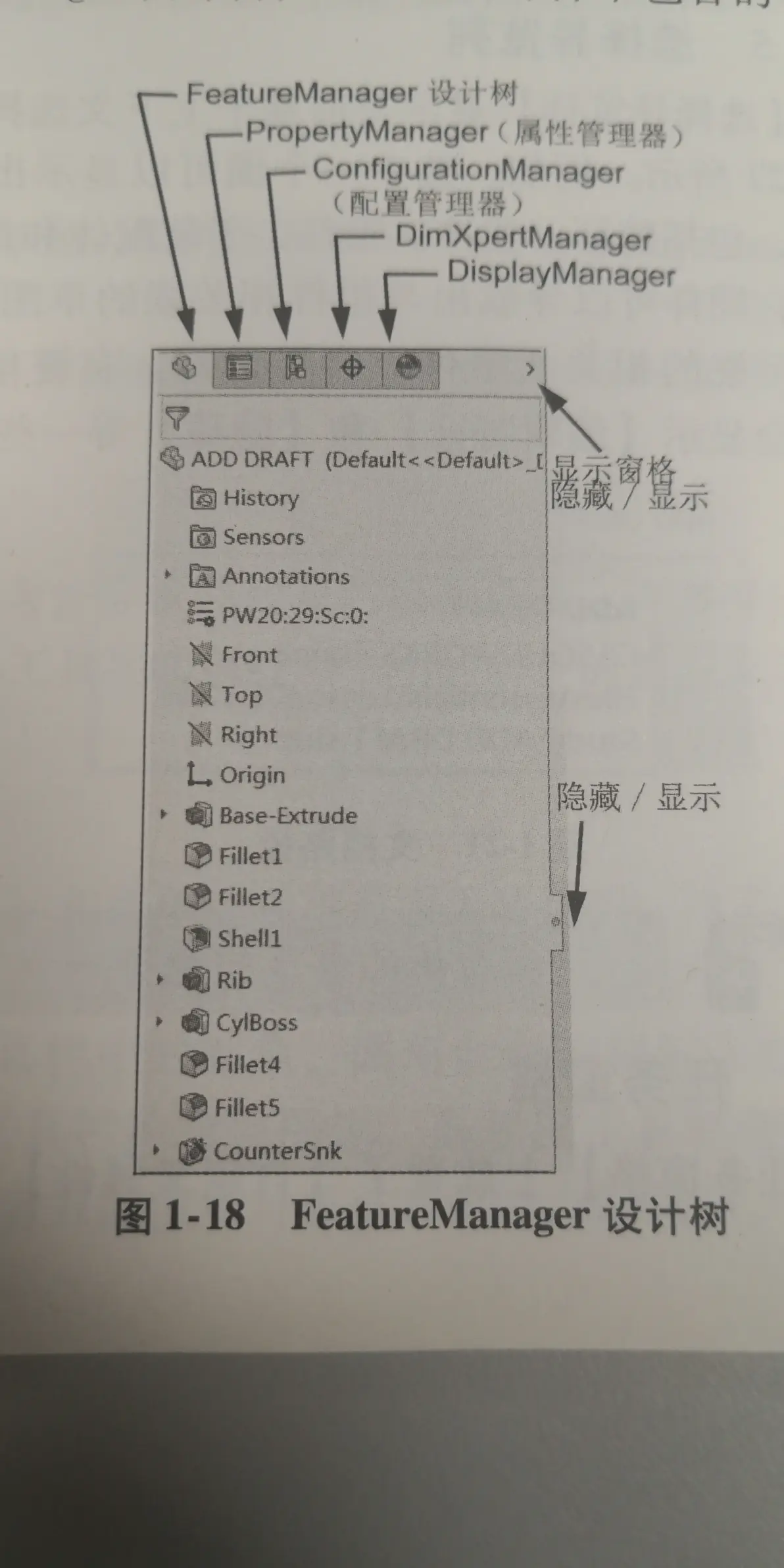

‌选择阵列实体‌：在 PropertyManager 的“要阵列的特征”下方，找到并启用 ‌“实体”选项‌，然后在图形区域中选择要阵列的一个或多个实体作为源。‌‌‌

‌指定阵列轴‌：在“方向1”下，为“阵列轴”选择一个轴线参考，如‌基准轴、圆形边线、圆柱面或线性边线‌等。‌‌‌


‌设置阵列参数‌：

‌实例数‌：指定要生成的实体副本数量（包括源实体）。

‌角度‌：设置每个实例之间的夹角；勾选“等间距”则自动将总角度设为360°。‌‌‌


‌可选设置‌：

启用“方向2”可创建双向圆周阵列。

在“要跳过的实例”中点击图形区域的实例点，可排除特定副本。‌‌‌

‌完成阵列‌：检查预览无误后，单击 ‌✔（确定）‌ 生成实体圆周阵列。‌‌‌

关键注意事项

‌轴心选择‌：阵列轴必须能明确定义旋转中心，对于非圆柱特征，通常需提前创建基准轴。

‌多实体环境‌：圆周阵列实体功能‌仅适用于多实体零件‌，若零件为单一实体，需先通过特征（如拉伸时取消“合并结果”）创建独立实体。

‌与特征阵列区别‌：圆周阵列实体是针对整个实体对象进行复制，而非单个特征；若需阵列特征（如孔、凸台），应在“要阵列的特征”中选择特征而非实体。‌‌‌
