sw圆周阵列阵列出来为什么不显示

在 SolidWorks 中创建圆周阵列后“不显示”，通常并非真正“消失”，而是由于以下常见原因导致‌视觉上不可见或重叠‌。结合权威资料和实际操作经验，主要原因及解决方法如下：

‌主要原因与解决方法‌

‌阵列实例相互重叠‌

当阵列角度设置为 360° 且实例数较多时，各实例可能完全或部分重合，导致看起来“没显示”。

‌解决‌：检查阵列的‌角度‌和‌实例数‌，避免过度密集。例如，若实例数为 8，角度应设为 360°/8 = 45°，而非 360°。

‌未正确选择阵列轴或中心‌

圆周阵列必须基于一个明确的‌轴‌（如圆形边线、基准轴、圆柱面等）。若选择错误或未选，阵列可能生成在错误位置。

‌解决‌：在 PropertyManager 中重新选择‌阵列轴‌，确保其通过正确中心点。

‌草图欠定义或几何冲突‌

阵列后草图元素可能变为蓝色（欠定义），导致位置漂移或被其他特征遮挡。

‌解决‌：添加几何关系（如“重合”“同心”）使草图完全定义（黑色）‌‌

‌预览设置问题‌


若启用了“部分预览”或“几何体阵列”，可能无法完整显示所有实例。

‌解决‌：在 PropertyManager 中勾选‌完全预览‌，或关闭“几何体阵列”选项‌‌

‌特征被跳过或隐藏‌

可能误操作跳过了某些实例，或在设计树中隐藏了阵列特征。

‌解决‌：

在图形区域悬停鼠标，点击跳过的实例恢复；

检查设计树中阵列特征是否被折叠或隐藏。

‌模型重叠或视图问题‌

阵列特征可能生成在当前视图外，或被其他实体遮挡。

‌解决‌：使用‌视图定向‌（如“前视”“等轴测”）或‌透明显示‌查看内部结构。

‌推荐操作步骤‌

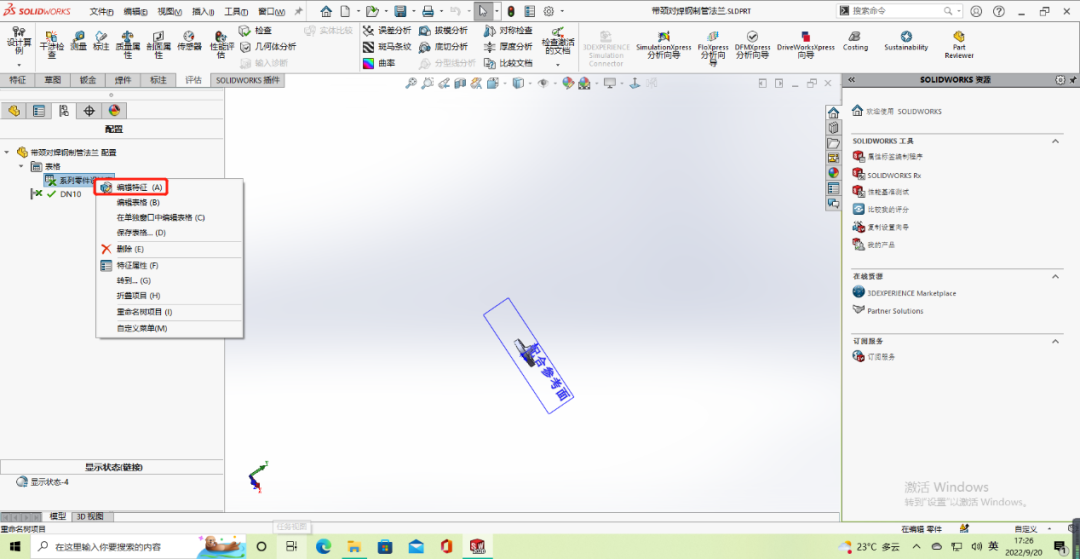

‌删除现有阵列‌：在设计树中右键删除圆周阵列特征。


‌重新创建阵列‌：

单击 ‌“圆周阵列”‌（特征工具栏）或 ‌插入 > 阵列/镜向 > 圆周阵列‌。

在 PropertyManager 中：

‌要阵列的特征‌：选择目标特征。

‌阵列轴‌：选择圆形边线、基准轴或圆柱面。

‌实例数‌：设置合理数量（如 4~8）。

‌角度‌：通常设为 360°（除非需要扇形阵列）。

‌确认预览‌：确保图形区域显示多个清晰实例后再点击“确定”。

‌检查草图定义‌：若涉及草图，确保所有元素为黑色（完全定义）‌‌

若问题仍存在，可参考官方帮助文档：SolidWorks 圆周阵列属性管理器‌‌

通过上面排查，绝大多数“不显示”问题均可解决。
