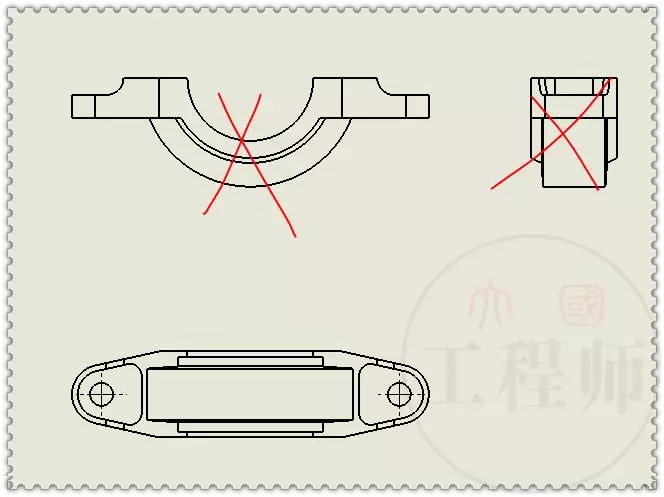

sw2024中加相切关系

在 ‌SolidWorks 2024（Sw2024）‌ 中添加 ‌相切关系‌，主要分为两种场景：‌草图中的相切几何关系‌ 和 ‌装配体中的相切配合‌。以下是具体操作方法：

草图中的相切几何关系

适用于在‌草图绘制环境‌下，使直线与圆弧/圆、或圆弧与圆弧等实体相切。

‌操作步骤‌：

进入草图绘制模式，绘制直线和圆（或圆弧）。

按住 ‌Ctrl 键‌，同时选中直线和圆（或圆弧）。

在左侧弹出的 ‌“属性”对话框‌ 中，点击 ‌“相切”‌ 选项；或点击 ‌【尺寸/几何关系】工具栏‌ 中的 ‌【添加几何关系】‌ 按钮，在弹出的属性管理器中选择 ‌“相切”‌ ‌‌

完成后，两实体将自动调整为相切状态。

✅ 注意：相切关系仅适用于‌草图实体之间‌（如直线与圆、圆与圆、样条曲线与直线等）‌‌

装配体中的相切配合


适用于‌装配体环境‌，使两个零部件的表面（如圆柱面与平面）实现相切约束。

‌操作步骤‌：

打开装配体文件，确保至少有一个零部件已固定 ‌‌

点击 ‌【装配体】控制面板‌ 中的 ‌【配合】‌ 按钮，或选择 ‌【插入】→【配合】‌ ‌‌


在图形区依次选择：

圆柱面（或曲面）

平面（或另一曲面）

在“配合属性”中选择 ‌“相切”‌ 配合类型 ‌‌

点击 ‌【确定】‌ 完成配合。

✅ 注意：装配体中的“相切配合”是‌零部件之间的空间约束‌，不同于草图中的几何关系 ‌‌

快捷方法（参考）

有教程提到，‌按住 Ctrl 选中两个实体后，直接在弹出的属性栏中点击“相切”‌ 是最快方式 ‌‌
