sw几何关系怎么添加

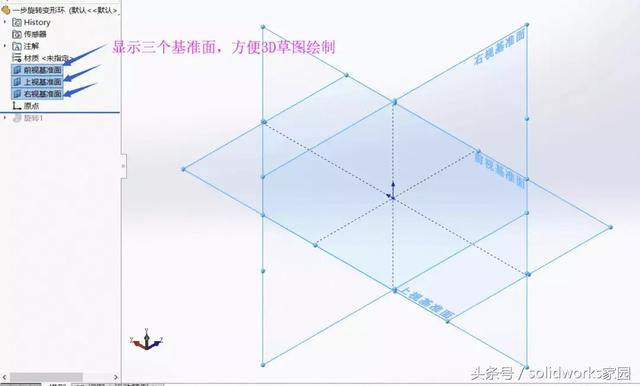

在 ‌SOLIDWORKS（SW）‌ 中添加几何关系，主要有以下几种方式，适用于 ‌2D草图‌ 或 ‌3D草图‌ 中的实体（如直线、圆、圆弧等）之间或与模型基准之间的约束定义。

‌一、主要添加方法‌

‌自动添加‌：绘制过程中，SOLIDWORKS 会根据光标位置和实体关系自动推断并添加常见几何关系（如重合、水平、垂直、相切等）‌‌

‌手动添加‌：绘制完成后，通过工具栏或右键菜单手动添加所需几何关系‌‌

‌使用“完全定义草图”工具‌：自动分析草图并补全缺失的几何关系或尺寸‌‌

‌二、手动添加几何关系的具体步骤‌

‌选择实体‌：

按住 ‌Ctrl 键‌，依次点击要添加关系的草图实体（如两条直线、一个圆和一条直线等）‌‌

‌打开添加几何关系工具‌：

方法一：点击 ‌“草图”工具栏‌ 中的 ‌“添加几何关系”‌ 按钮 ‌‌

方法二：点击菜单栏 ‌【工具】→【几何关系】→【添加】‌ ‌‌


‌在属性管理器中选择关系类型‌：

在弹出的 ‌“添加几何关系”属性管理器‌ 中，所选实体会显示在“所选实体”列表中。

勾选所需几何关系（如 ‌平行、垂直、相切、同心、相等、共线‌ 等）‌‌

‌确认应用‌：

点击 ‌“确定”‌ 或直接关闭属性管理器，关系即生效‌‌

💡 ‌提示‌：部分关系（如水平、垂直）在绘制时已自动添加；若未自动添加，可选中单条直线后，在左侧 ‌“线条属性”‌ 面板中直接点击“水平”或“竖直”‌‌

‌三、常用几何关系及适用对象‌

关系类型 适用对象 功能

‌重合 (Coincident)‌ 点与点、点与边线、端点与曲线 使元素重叠或连接

‌同心 (Concentric)‌ 两个圆或圆弧 共享同一圆心

‌平行 (Parallel)‌ 两条或多条直线 保持方向一致

‌垂直 (Perpendicular)‌ 两条直线 夹角为90°

‌相切 (Tangent)‌ 直线与圆/圆弧 接触且方向连续

‌相等 (Equal)‌ 两条直线或两个圆 长度或半径相同


‌共线 (Collinear)‌ 两条或多条直线 位于同一直线上

‌固定 (Fixed)‌ 任何实体 锁定位置和大小

完整列表见官方帮助文档：草图几何关系概述 ‌‌

‌四、查看与管理已有几何关系‌

点击 ‌“显示/删除几何关系”‌ 按钮（位于“尺寸/几何关系”工具栏）‌‌

草图中会高亮显示所有几何关系符号，可右键选择 ‌“删除”‌ 或 ‌“隐藏”‌ ‌‌

‌五、最佳实践建议‌

‌优先使用几何关系‌，再标注必要尺寸，可减少过约束风险‌‌

开启 ‌自动推断‌：通过 ‌【工具】→【选项】→【系统选项】→【几何关系】‌ 启用自动识别‌‌

草图完全定义后，所有线条应显示为 ‌黑色‌（蓝色表示欠定义）‌‌

如需操作演示，可参考官方教程：添加几何关系示例 ‌‌
