根据SolidWorks官方帮助文档,在SolidWorks中绘制3D图的核心方法是从2D草图开始,通过拉伸、旋转等特征工具创建3D实体,或直接使用3D草图在三维空间中绘制。
基本建模流程
创建草图:新建零件文件,选择一个基准面(如前视、上视、右视),进入草图绘制环境,使用线条、矩形等工具绘制轮廓。
定义草图:添加尺寸和几何关系使草图完全定义,确保形状准确。

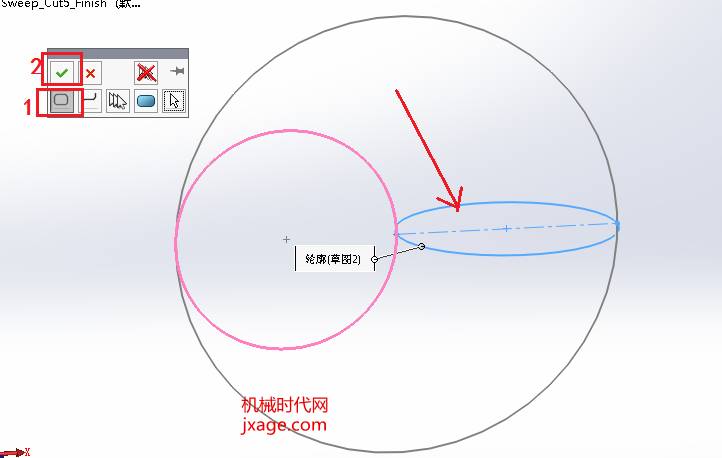

应用特征:使用特征工具栏中的命令(如拉伸、旋转、扫描)将2D草图转换为3D特征。例如,拉伸草图以形成3D实体基体。
添加更多特征:重复上面步骤,在模型上创建其他特征,如切除、孔、圆角等,逐步构建完整3D模型。
3D草图绘制方法进入3D草图环境:单击“3D草图”(草图工具栏)或选择“插入 > 3D草图”。
绘制技巧:在3D空间中,您可以捕捉到X、Y、Z方向,并应用约束。按Tab键切换绘图平面(如XY、YZ、ZX),在不同平面上绘制几何形状。
使用基准面:可以在3D草图中添加基准面,用于定位几何体。结合基准面和3D草图,可以创建复杂结构。
实用技巧与示例
基准面思维:建模前构思坐标系,创建自定义基准面以方便定位。
实例参考:例如绘制镂空网状笔筒,使用拉伸创建底座,螺旋线作为路径,扫描生成网状线,再通过镜像和阵列完成模型。绘制圆桌,从草图拉伸桌面,再创建支架。
